9. 如图所示，一束光射向半圆形玻璃砖，O为圆心，请作出光线通过a、b两个界面的折射光线。

9. 如图所示

10. 如图所示,由水中射出一束光ab照射到凹透镜上,该光束与凹透镜的主光轴平行(F为凹透镜的焦点,O为光心)。请画出ab光束在水中的入射光线和通过凹透镜后的折射光线。

10. 如图所示

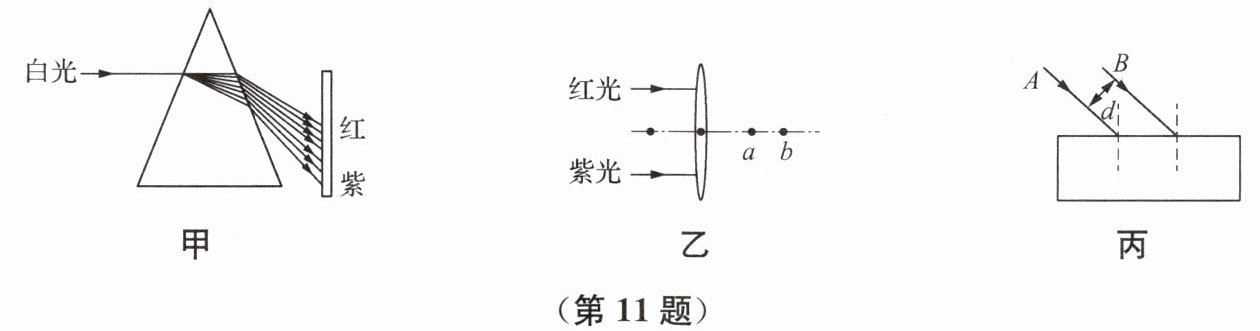

11. 如图甲所示，在探究光的色散现象时，看到白光经三棱镜后，光屏上自上而下出现了红、橙、黄、绿、蓝、靛、紫的色带。
（1）实验中所用的光屏应选用（选填“粗糙的”或“光滑的”）。若实验过程中将光屏远离三棱镜，则色带会（选填“变亮”“变暗”或“不变”）。
（2）受此启发，在测量凸透镜的焦距时，如果用红光和紫光平行于同一个凸透镜的主光轴入射，两束光会经过a点或b点，如图乙所示。用光测出的焦距较大。

（3）将一个紫色发光物体置于凸透镜主光轴上某位置，在凸透镜另一侧得到物体立、等大的实像。若在原位置换上一个红色发光物体，则该物体通过此凸透镜所成的像是（填字母）。
A. 倒立、等大的实像 B. 倒立、放大的实像
C. 倒立、缩小的实像 D. 正立、放大的虚像
（4）如图丙所示，相距很近的两束平行光A和B的间距为d，它们斜射到玻璃砖的上表面，并从玻璃砖的下表面射出。若A为紫光，B为红光，则它们射出玻璃砖的光在玻璃砖下表面的距离（选填“大于”“小于”或“等于”）d，它们射出玻璃砖的光（选填“平行”或“不平行”）。

11.（1）粗糙的 变暗 （2）红 （3）倒 B （4）大于 平行
