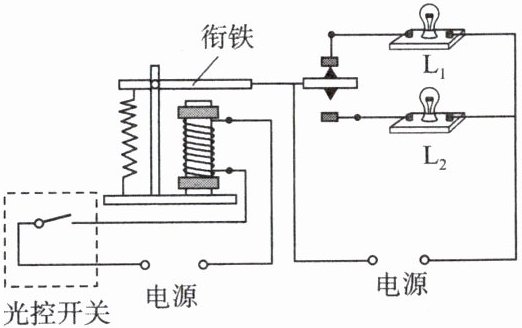

2. 在昼夜明灯的地下停车场，驾驶员根据车位入口上方的红绿灯入停。小吴设计的自动控制电路如图所示，将光控开关(遮光时开关闭合)装在每个车位地面中央，红绿灯装在车位入口上方。当车位未停车时，光控开关处于(填“断开”或“闭合”)状态，灯(填“L₁”或“L₂”)亮。

断开
$\mathrm{L}_{1}$

【解析】
当车位未停车时，光控开关未被遮光，处于断开状态；此时控制电路无电流，电磁铁无磁性，衔铁在弹簧作用下向上复位，接通$\mathrm{L}_{1}$所在的工作电路，故灯$\mathrm{L}_{1}$亮。
【答案】
断开；$\mathrm{L}_{1}$
【知识点】
电磁继电器工作原理、电路通断控制
【点评】
本题结合生活实际场景考查电磁继电器的应用，需理清控制电路与工作电路的逻辑关系，体现物理知识的实用性。
【难度系数】
0.7

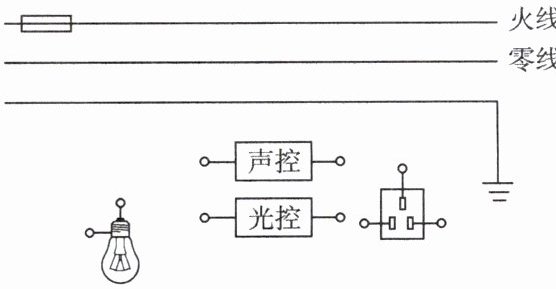

3. 居民楼的楼道里，夜间楼道灯一直亮着会造成浪费。科研人员用光敏材料制成光控开关，它能在天黑时自动闭合，天亮时自动断开；利用声敏材料制成声控开关，它能在有人走动发出声音时闭合，无人走动时自动断开。请将如图所示的光控开关、声控开关、灯泡用笔画线代替导线正确连入电路，设计出只有在夜间且有声音时灯才亮的楼道灯自动控制电路，同时安装一个不受开关控制的三孔插座。

【解析】
1. 楼道灯控制部分：火线先接入保险丝，再依次串联声控开关、光控开关，最后连接灯泡的顶端金属点，灯泡的螺旋套接零线，确保只有在夜间（光控开关闭合）且有声音（声控开关闭合）时，灯泡所在电路通路，灯亮。
2. 三孔插座部分：三孔插座按照“左零右火上接地”的原则连接，零线接左孔，火线接右孔，地线接上孔，插座直接并联在电源两端，不受声控、光控开关控制。
【答案】
正确连线为：火线经保险丝后分两支，一支依次串联声控开关、光控开关后接灯泡顶端金属点，灯泡螺旋套接零线；另一支接三孔插座右孔，零线接三孔插座左孔，地线接三孔插座上孔（对应参考答案的电路连接图）
【知识点】
串联电路应用、家庭电路连接、三孔插座接法
【点评】
本题结合实际场景考查家庭电路的设计，需理解光控、声控开关的工作逻辑，掌握串联电路的控制特点及三孔插座的规范接法，体现物理知识在生活中的应用。
【难度系数】
0.6
