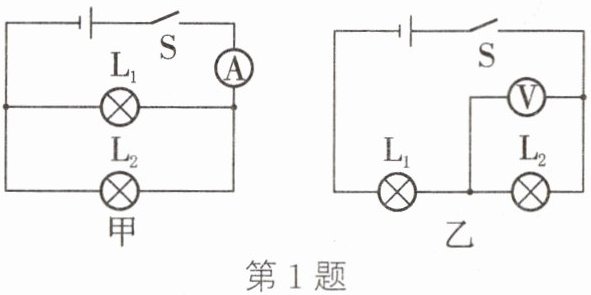

1. 灯泡$\mathrm{L}_1$和$\mathrm{L}_2$并联在如图甲所示电路中,电流表的示数为0.5 A,通过$\mathrm{L}_1$的电流0.3 A,则通过$\mathrm{L}_2$的电流为A;再将$\mathrm{L}_1$和$\mathrm{L}_2$串联在如图乙所示电路中,电源电压为5 V,电压表示数为3 V,则$\mathrm{L}_1$两端的电压为V。

1. 0.2 2

【分析】
首先分析甲图：$\mathrm{L}_1$和$\mathrm{L}_2$并联，电流表测量干路电流，根据并联电路“干路电流等于各支路电流之和”的规律，已知干路电流和$\mathrm{L}_1$的电流，可计算出$\mathrm{L}_2$的电流。再分析乙图：$\mathrm{L}_1$和$\mathrm{L}_2$串联，电压表测量$\mathrm{L}_2$两端的电压，根据串联电路“总电压等于各部分电路两端电压之和”的规律，已知电源电压和$\mathrm{L}_2$的电压，可计算出$\mathrm{L}_1$两端的电压。
【解析】
1. 甲图中，$\mathrm{L}_1$与$\mathrm{L}_2$并联，电流表测干路电流，即干路电流$I=0.5\ \mathrm{A}$，通过$\mathrm{L}_1$的电流$I_1=0.3\ \mathrm{A}$。根据并联电路电流规律：$I = I_1 + I_2$，可得通过$\mathrm{L}_2$的电流：$I_2 = I - I_1 = 0.5\ \mathrm{A} - 0.3\ \mathrm{A} = 0.2\ \mathrm{A}$。
2. 乙图中，$\mathrm{L}_1$与$\mathrm{L}_2$串联，电压表测$\mathrm{L}_2$两端的电压，即$U_2=3\ \mathrm{V}$，电源电压$U=5\ \mathrm{V}$。根据串联电路电压规律：$U = U_1 + U_2$，可得$\mathrm{L}_1$两端的电压：$U_1 = U - U_2 =5\ \mathrm{V} -3\ \mathrm{V}=2\ \mathrm{V}$。
【答案】
0.2；2
【知识点】
并联电路电流规律；串联电路电压规律
【点评】
本题考查串并联电路的电流、电压基本规律，属于电学基础题，只要牢记串并联电路的电流、电压特点即可快速解答，难度较低。
【难度系数】
0.2

2. 小明做实验时，连接了如图所示的电路，闭合开关S时，三个电表的示数分别为0.2A、2V、5V，但当时没有记录清楚每个数据对应哪一个电表，则通过灯L₁的电流为A，灯L₂两端的电压为V。

2. 0.2 3

【分析】首先分析电路结构，明确灯L₁与L₂串联，电流表测量串联电路的电流，电压表V₁测量电源总电压，电压表V₂测量L₁两端的电压。根据串联电路电流处处相等的规律，可确定通过L₁的电流；再根据串联电路总电压等于各部分电压之和的规律，计算L₂两端的电压。
【解析】由电路图可知，闭合开关S后，L₁与L₂串联：
1. 串联电路中电流处处相等，三个电表的示数为0.2A、2V、5V，其中电流表示数为0.2A，因此通过灯L₁的电流为0.2A；
2. 电压表V₁测电源电压，示数为5V；电压表V₂测L₁两端的电压，示数为2V。根据串联电路电压规律U=U₁+U₂，可得灯L₂两端的电压U₂=U - U₁=5V - 2V=3V。
【答案】0.2；3
【知识点】串联电路电流规律；串联电路电压规律；电表测量对象判断
【点评】本题考查串联电路的电流、电压规律，核心是正确判断各电表的测量对象，属于基础电路应用题目，难度适中。
【难度系数】0.3

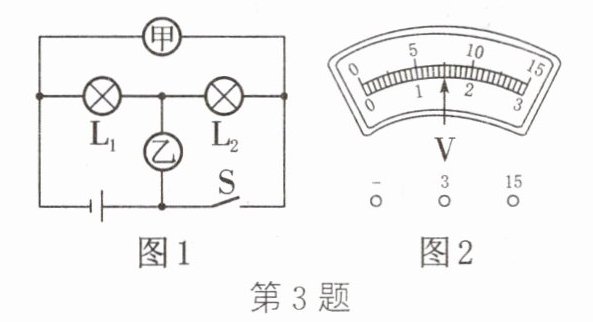

3. 如图所示，若甲、乙均为电流表，断开开关S，L₁与L₂联；若甲、乙均为电压表，闭合开关S，两电压表的读数均如图所示，则L₁两端的电压为V。

3. 并 6

【分析】
要解决本题，需分两种情况分析：①当甲、乙均为电流表，断开开关S时，电流表相当于导线，电流从电源正极流出后分为两条支路，分别经过L₁和L₂，最终回到电源负极，据此判断电路连接方式；②当甲、乙均为电压表，闭合开关S时，电压表相当于开路，两灯串联，此时甲电压表测电源总电压，乙电压表测L₂两端电压，根据串联电路电压规律，总电压等于各部分电压之和，结合两电压表指针位置相同，判断量程后读数，进而算出L₁两端的电压。
【解析】
1. 判断L₁与L₂的连接方式：
当甲、乙均为电流表，断开开关S时，电流表相当于导线，电流路径为：电源正极→L₁→电源负极，以及电源正极→甲电流表→L₂→电源负极，两灯两端分别接电源两极，因此L₁与L₂并联。
2. 计算L₁两端的电压：
当甲、乙均为电压表，闭合开关S时，两灯串联。甲电压表并联在电源两端，测总电压U总；乙电压表并联在L₂两端，测L₂的电压U₂。根据串联电路电压规律：U总=U₁+U₂，故U总＞U₂。
观察图2的电压表，指针位置相同，说明甲使用0~15V量程，分度值为0.5V，读数U总=7.5V；乙使用0~3V量程，分度值为0.1V，读数U₂=1.5V。因此L₁两端的电压U₁=U总-U₂=7.5V-1.5V=6V。
【答案】
并；6
【知识点】
电路连接判断、串联电路电压规律、电压表读数
【点评】
本题综合考查电路连接方式判断和串联电路电压的计算，核心是明确电流表、电压表在电路中的作用，区分不同电表时的电路结构，以及根据指针位置判断电压表量程，属于基础电路题，需掌握电表的使用规则。
【难度系数】
0.5

4. (达州中考)如图所示电路,闭合开关后,整个电路正常工作。其中一盏灯突然熄灭,两只电表示数均变大,则该电路可能发生的故障为 ()

A.$L_1$短路
B.$L_2$短路
C.$L_1$断路
D.$L_2$断路

4. A

【分析】首先明确电路结构：L₁与L₂串联，电流表测串联电路的电流，电压表测L₂两端的电压。题目要求故障为“一盏灯熄灭，两只电表示数均变大”，需逐一分析各选项故障对电路的影响，结合电表示数变化和灯的工作状态判断。
【解析】
1. 确定电路：闭合开关后，L₁、L₂串联，电流表A测电路电流，电压表V并联在L₂两端，测L₂的电压。
2. 分析各选项：
选项A：若L₁短路，电路总电阻减小，电源电压不变，根据欧姆定律$I=\frac{U}{R}$，电流变大，电流表示数变大；此时电压表相当于直接接在电源两端，测电源电压，电压表示数变大；L₁短路不发光，L₂发光，符合“一盏灯熄灭，两只电表示数均变大”的条件。
选项B：若L₂短路，电压表被短路，示数变为0（变小），不符合“电压表示数变大”，排除。
选项C：若L₁断路，整个电路断开，电流表无示数（变小），电压表也无电流通过，示数变小，不符合条件，排除。
选项D：若L₂断路，电路断开，电流表无示数（变小），不符合“电流表示数变大”，排除。
综上，故障为L₁短路。
【答案】A
【知识点】串联电路故障分析、欧姆定律应用
【点评】本题考查串联电路故障的分析，需明确各电表的测量对象，结合欧姆定律和电路通断情况判断故障类型，是中考常见题型。
【难度系数】0.5

5. 如图所示，开关S闭合，两个灯均正常发光，电流表A₁的示数为0.6 A，电流表A₂的示数为0.4 A，电压表的示数为5 V。下列说法正确的是 （）

A.电源电压为10 V
B.通过灯泡L₂的电流为0.2 A
C.灯泡L₁两端的电压为5 V
D.干路电流为1 A

5. C

【分析】首先分析电路结构：开关闭合后，灯泡L₁与L₂并联。电流表A₁串联在干路中，测量干路电流；电流表A₂与L₂串联，测量L₂支路的电流；电压表并联在电源两端，测量电源电压（并联电路中各支路电压等于电源电压）。结合已知的电表示数，逐一分析各选项即可得出答案。
【解析】
1. 确定电路与电表测量对象：L₁和L₂并联，A₁测干路电流，示数为0.6A；A₂测L₂的电流，示数为0.4A；电压表测电源电压，示数为5V。
2. 分析选项：
A选项：电源电压等于电压表示数，为5V，不是10V，错误。
B选项：通过L₂的电流等于A₂的示数，为0.4A，不是0.2A，错误。
C选项：并联电路各支路电压等于电源电压，因此L₁两端电压等于电源电压5V，正确。
D选项：干路电流等于A₁的示数，为0.6A，不是1A，错误。
【答案】C
【知识点】并联电路电流规律；并联电路电压规律；电流表、电压表的使用
【点评】本题考查并联电路的电流、电压特点，解题关键是正确分析电路，明确各电表的测量对象，属于基础题型，难度不大。
【难度系数】0.6

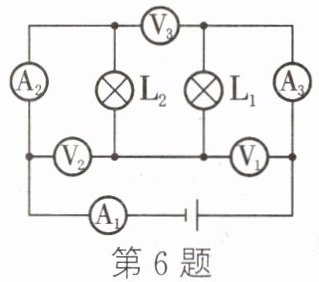

6. 如图所示电路中，三个电压表的示数分别为$U_1$、$U_2$、$U_3$，三个电流表的示数分别为$I_1$、$I_2$、$I_3$，以下对各数据的分析正确的是 （）

A.$U_1=U_2=U_3$
B.$I_1=I_2+I_3$
C.$U_1+U_2=U_3$
D.$I_3=I_1+I_2$
课后作业 KEHOUZUOYE ★★★★★

6. C

【分析】要解决本题，需先简化电路（电流表视为导线，电压表视为开路），判断L₁与L₂的连接方式为串联；再根据串联电路的电流规律（电流处处相等）和电压规律（总电压等于各部分电压之和），结合各电表的测量对象分析选项即可。
【解析】
1. 简化电路：电流表在电路中相当于导线，电压表相当于开路，由此可知电流路径为：电源正极→A₁→A₂→L₂→L₁→A₃→电源负极，即L₁与L₂串联。
2. 电流分析：串联电路中电流处处相等，因此三个电流表的示数满足I₁=I₂=I₃，故选项B（I₁=I₂+I₃）、D（I₃=I₁+I₂）错误。
3. 电压分析：电压表V₁并联在L₁两端，测L₁的电压U₁；V₂并联在L₂两端，测L₂的电压U₂；V₃并联在电源两端，测总电压U₃。根据串联电路电压规律，总电压等于各部分电路电压之和，即U₃=U₁+U₂，故选项A错误，选项C正确。
【答案】C
【知识点】串联电路电流规律、串联电路电压规律、电流表与电压表的使用
【点评】本题考查串联电路的电流、电压规律，关键是正确简化电路，明确电表的测量对象，属于基础电路分析题，难度适中。
【难度系数】0.5
