2026年一本预备新初三物理第163页答案

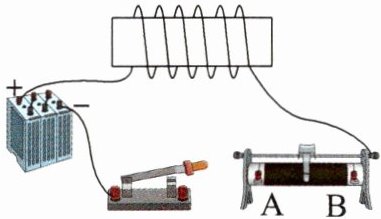

【变式1】小兰用如图所示的电路探究电生磁现象，当滑动变阻器的滑片向A端滑动时，通电螺线管的磁性减弱，请你用笔画线代替导线将实物图补充完整，并标出通电螺线管的N极。

答案


如图所示 [解析]若使滑动变阻器的滑片向A端滑动时,通电螺线管的磁性减弱,应该使电路中的电流变小,滑动变阻器接入电路的电阻变大,所以应将B接线柱与开关相连。根据安培定则,用右手握住螺线管,使四指指向电流的方向,则拇指所指的右端为螺线管的N极。
考法2 电磁继电器的工作过程

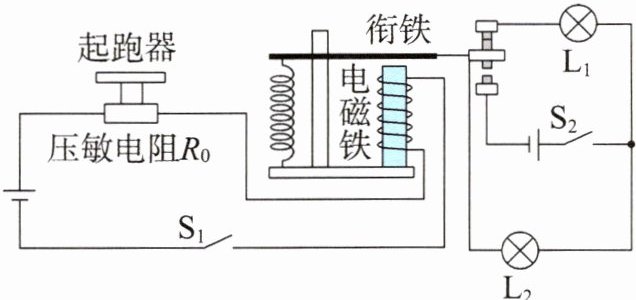

【典例2】小军设计的短跑比赛“抢跑判断器”如图所示。运动员蹲在起跑器上后，压敏电阻阻值变大，工作人员闭合开关S₁、S₂，电磁铁的上端为
（选填“N”或“S”）极。当运动员抢跑后，R₀所受压力变小，电阻变小，电磁铁磁性增强，抢跑指示灯
（选填“L₁”或“L₂”）亮，即判定运动员抢跑。

[解析]左侧电路中电流从电磁铁的下端流入、上端流出，根据安培定则可知，电磁铁的上端是S极。压敏电阻阻值变小时，电路中的电流变大，则通过电磁铁的电流变大，电磁铁的磁性增强，将衔铁吸下，抢跑指示灯L₂亮。
[答案]S L₂

答案

S；L₂

解析

解：
控制电路中电流从电磁铁的下端流入、上端流出，根据安培定则，右手握住螺线管，四指顺着电流的环绕方向，大拇指指向电磁铁的下端（N极），因此电磁铁的上端为S极。
当运动员抢跑后，压敏电阻R₀所受压力变小、阻值变小，控制电路的电流变大，电磁铁磁性增强，将衔铁吸下，工作电路中L₂所在的支路接通，因此抢跑指示灯L₂亮。

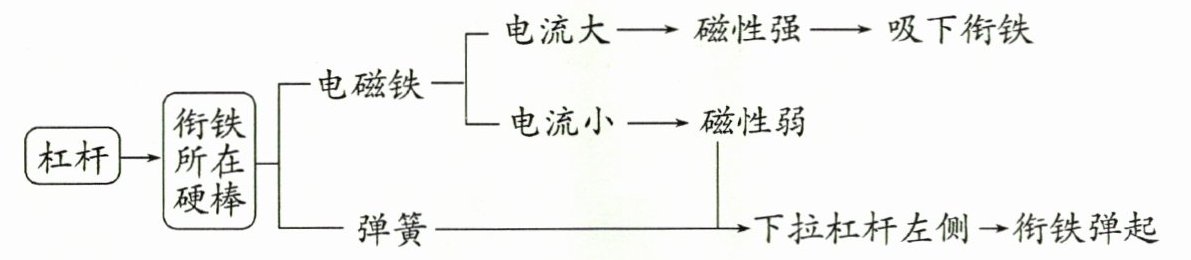

借助杠杆模型分析电磁继电器工作过程

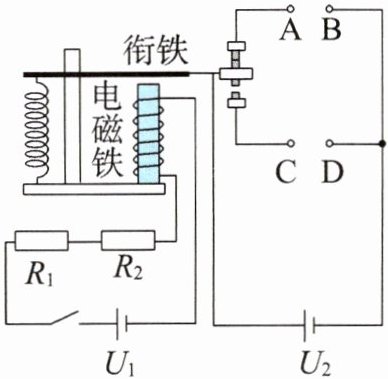

【变式2】小明设计的检测汽车尾气浓度的电路图如图所示,电源电压$U_1$恒定,$R_1$为定值电阻,气敏电阻$R_2$的阻值随尾气浓度的增大而减小,当尾气浓度高于某一设定值时,电铃(图中未画出)报警。下列判断正确的是 (
D
)


A.电磁铁的上端为S极
B.尾气浓度增大时,电磁铁磁性减弱
C.该电路利用电流的热效应工作
D.电铃应该安装在接线柱C、D之间

答案

D [解析]由安培定则可知,电磁铁的上端为N极,A错误;控制电路中,尾气浓度高于某一设定值时,气敏电阻$R_2$的阻值变小,电磁铁线圈中的电流变大,磁性增强,B错误;电磁铁是根据电流的磁效应工作的,C错误;当尾气浓度增大时,衔铁被吸下,电铃响起,电铃应该安装在接线柱C、D之间,D正确。
