7. (2025·苏州中考)探究凸透镜成像的规律时,把蜡烛、凸透镜和光屏置于光具座上,先固定好点燃的蜡烛和光屏,再移动凸透镜,当凸透镜距离蜡烛为16 cm和24 cm时,光屏上先后两次都呈现烛焰清晰的像,下列说法正确的是 (
A.第一次的像是缩小的
B.第二次的像比第一次大
C.蜡烛和光屏间的距离是40 cm
D.凸透镜的焦距是20 cm
C
)A.第一次的像是缩小的
B.第二次的像比第一次大
C.蜡烛和光屏间的距离是40 cm
D.凸透镜的焦距是20 cm
答案
7.C 解析:ABC. 把蜡烛、凸透镜和光屏置于光具座上,先固定好点燃的蜡烛和光屏,再移动凸透镜,当凸透镜距离蜡烛为16 cm和24 cm时,光屏上先后两次都呈现烛焰清晰的像,由光路的可逆性可知,第一次物距等于第二次的像距,第一次的像距等于第二次的物距,所以第一次物距是16 cm,像距是24 cm;第二次物距是24 cm,像距是16 cm;蜡烛和光屏之间的距离为16 cm+24 cm=40 cm,第一次物距小于像距,成倒立、放大的实像,第二次物距大于像距,成倒立、缩小的实像,第二次像比第一次小,故C正确,AB错误;D. 在第二次中,成倒立、缩小的实像,物距24 cm＞2f ①,像距2f＞16 cm＞f ②,由①和②得到12 cm＞f＞8 cm,所以凸透镜的焦距不可能是20 cm,故D错误.故选C.
解析
【分析】
要解决本题，需利用凸透镜成像的光路可逆性：当光屏上两次成清晰像时，第一次的物距等于第二次的像距，第一次的像距等于第二次的物距。先根据题目给出的两次凸透镜到蜡烛的距离确定物距、像距，算出蜡烛和光屏的总距离；再结合凸透镜成像规律判断像的性质，最后推导焦距范围，逐一分析选项即可。
【解析】
根据凸透镜成像的光路可逆性，光屏上先后两次成清晰像时，第一次物距与第二次像距相等，第一次像距与第二次物距相等。
已知第一次凸透镜距蜡烛（物距）$u_1=16\ \mathrm{cm}$，第二次凸透镜距蜡烛（物距）$u_2=24\ \mathrm{cm}$，因此第一次像距$v_1=24\ \mathrm{cm}$，第二次像距$v_2=16\ \mathrm{cm}$。
蜡烛和光屏间的距离为物距与像距之和：$s=u_1+v_1=16\ \mathrm{cm}+24\ \mathrm{cm}=40\ \mathrm{cm}$，故C正确。
分析像的性质：第一次物距$16\ \mathrm{cm}$小于像距$24\ \mathrm{cm}$，根据凸透镜成像规律，此时成倒立、放大的实像；第二次物距$24\ \mathrm{cm}$大于像距$16\ \mathrm{cm}$，成倒立、缩小的实像，因此第二次的像比第一次小，故A（第一次像缩小）、B（第二次像更大）错误。
推导焦距：第二次成倒立、缩小的实像，需满足$u_2＞2f$，即$24\ \mathrm{cm}＞2f$，得$f＜12\ \mathrm{cm}$；同时像距满足$f＜v_2＜2f$，即$f＜16\ \mathrm{cm}＜2f$，得$8\ \mathrm{cm}＜f＜16\ \mathrm{cm}$。结合两个条件，焦距范围为$8\ \mathrm{cm}＜f＜12\ \mathrm{cm}$，不可能是$20\ \mathrm{cm}$，故D错误。
【答案】
C
【知识点】
凸透镜成像规律、光路可逆原理
【点评】
本题结合光路可逆考查凸透镜成像规律的应用，核心是理解两次成像时物距与像距的互换关系，需熟练掌握成像条件，是中考常见的中等难度题型。
【难度系数】
0.6
要解决本题，需利用凸透镜成像的光路可逆性：当光屏上两次成清晰像时，第一次的物距等于第二次的像距，第一次的像距等于第二次的物距。先根据题目给出的两次凸透镜到蜡烛的距离确定物距、像距，算出蜡烛和光屏的总距离；再结合凸透镜成像规律判断像的性质，最后推导焦距范围，逐一分析选项即可。
【解析】
根据凸透镜成像的光路可逆性，光屏上先后两次成清晰像时，第一次物距与第二次像距相等，第一次像距与第二次物距相等。
已知第一次凸透镜距蜡烛（物距）$u_1=16\ \mathrm{cm}$，第二次凸透镜距蜡烛（物距）$u_2=24\ \mathrm{cm}$，因此第一次像距$v_1=24\ \mathrm{cm}$，第二次像距$v_2=16\ \mathrm{cm}$。
蜡烛和光屏间的距离为物距与像距之和：$s=u_1+v_1=16\ \mathrm{cm}+24\ \mathrm{cm}=40\ \mathrm{cm}$，故C正确。
分析像的性质：第一次物距$16\ \mathrm{cm}$小于像距$24\ \mathrm{cm}$，根据凸透镜成像规律，此时成倒立、放大的实像；第二次物距$24\ \mathrm{cm}$大于像距$16\ \mathrm{cm}$，成倒立、缩小的实像，因此第二次的像比第一次小，故A（第一次像缩小）、B（第二次像更大）错误。
推导焦距：第二次成倒立、缩小的实像，需满足$u_2＞2f$，即$24\ \mathrm{cm}＞2f$，得$f＜12\ \mathrm{cm}$；同时像距满足$f＜v_2＜2f$，即$f＜16\ \mathrm{cm}＜2f$，得$8\ \mathrm{cm}＜f＜16\ \mathrm{cm}$。结合两个条件，焦距范围为$8\ \mathrm{cm}＜f＜12\ \mathrm{cm}$，不可能是$20\ \mathrm{cm}$，故D错误。
【答案】
C
【知识点】
凸透镜成像规律、光路可逆原理
【点评】
本题结合光路可逆考查凸透镜成像规律的应用，核心是理解两次成像时物距与像距的互换关系，需熟练掌握成像条件，是中考常见的中等难度题型。
【难度系数】
0.6
8. 核心素养 科学思维（2025·泰州兴化市期中）
在凸透镜的主光轴上放一根木棒，a端在一倍焦距与二倍焦距之间，而b端在二倍焦距之外，如图所示，那么在另一侧所成的像是（
A.a、b端变粗
B.a、b端变细
C.a端变细，b端变粗
D.a端变粗，b端变细
在凸透镜的主光轴上放一根木棒，a端在一倍焦距与二倍焦距之间，而b端在二倍焦距之外，如图所示，那么在另一侧所成的像是（
D
）A.a、b端变粗
B.a、b端变细
C.a端变细，b端变粗
D.a端变粗，b端变细
答案
8.D 解析:由题图可知,a端位于一倍焦距与二倍焦距之间,故所成的像是放大的,b端位于二倍焦距之外,故所成的像是缩小的,所以a端变粗,b端变细.故选D.
解析
【分析】
要解决这道题，需回忆凸透镜成像的规律，根据木棒两端（a端、b端）在主光轴上的物距，分别判断它们经凸透镜所成像的大小特点，进而确定像的粗细变化：当物距不同时，凸透镜成的像会有放大或缩小的区别，放大的端对应像变粗，缩小的端对应像变细。
【解析】
根据凸透镜成像规律：
1. 当物距满足 $ f ＜ u ＜ 2f $（一倍焦距与二倍焦距之间）时，凸透镜成倒立、放大的实像；题目中a端位于一倍焦距与二倍焦距之间，因此a端经凸透镜成放大的像，对应像会变粗。
2. 当物距满足 $ u ＞ 2f $（二倍焦距之外）时，凸透镜成倒立、缩小的实像；题目中b端位于二倍焦距之外，因此b端经凸透镜成缩小的像，对应像会变细。
综上，a端变粗，b端变细，答案选D。
【答案】
D
【知识点】
凸透镜成像规律、物距与像的大小关系
【点评】
本题考查凸透镜成像规律的实际应用，核心是准确判断不同物距对应的成像特点，结合木棒两端的位置分析像的粗细变化，属于基础应用类题目，需学生熟练掌握凸透镜成像的基本规律。
【难度系数】
0.6
要解决这道题，需回忆凸透镜成像的规律，根据木棒两端（a端、b端）在主光轴上的物距，分别判断它们经凸透镜所成像的大小特点，进而确定像的粗细变化：当物距不同时，凸透镜成的像会有放大或缩小的区别，放大的端对应像变粗，缩小的端对应像变细。
【解析】
根据凸透镜成像规律：
1. 当物距满足 $ f ＜ u ＜ 2f $（一倍焦距与二倍焦距之间）时，凸透镜成倒立、放大的实像；题目中a端位于一倍焦距与二倍焦距之间，因此a端经凸透镜成放大的像，对应像会变粗。
2. 当物距满足 $ u ＞ 2f $（二倍焦距之外）时，凸透镜成倒立、缩小的实像；题目中b端位于二倍焦距之外，因此b端经凸透镜成缩小的像，对应像会变细。
综上，a端变粗，b端变细，答案选D。
【答案】
D
【知识点】
凸透镜成像规律、物距与像的大小关系
【点评】
本题考查凸透镜成像规律的实际应用，核心是准确判断不同物距对应的成像特点，结合木棒两端的位置分析像的粗细变化，属于基础应用类题目，需学生熟练掌握凸透镜成像的基本规律。
【难度系数】
0.6

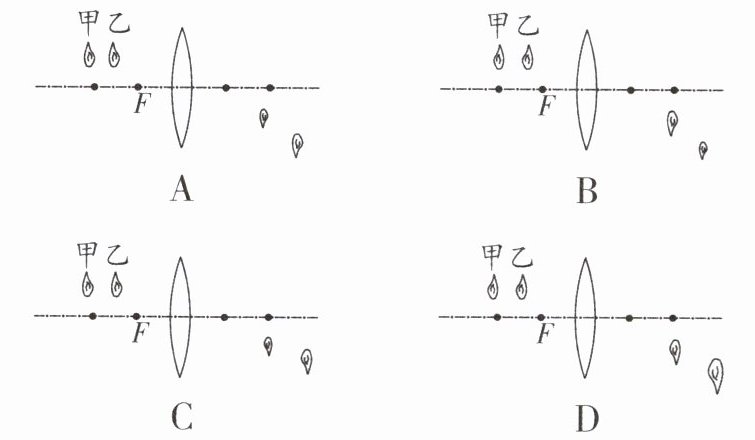

9. (2026·南通期中)在“探究凸透镜成像规律”的实验中,小明记录了两次烛焰及其像的情况.你认为如图中最合理的是 (
D
)答案
9.D 解析:根据凸透镜成像规律可知,当物距大于凸透镜二倍焦距时,在距离透镜一倍焦距和两倍焦距之间成倒立、缩小的实像,当物距在一倍焦距和二倍焦距之间时,在距离透镜二倍焦距外成的是倒立、放大的实像,当物距等于二倍焦距时,在距离透镜二倍焦距处成倒立、等大的实像.故D符合题意,ABC不符合题意.故选D.
解析
【分析】要判断合理的成像图，需结合凸透镜成像规律分析各选项。凸透镜成像规律：当物距u＞2f时，成倒立、缩小的实像，像距f＜v＜2f；当f＜u＜2f时，成倒立、放大的实像，像距v＞2f。图中F为凸透镜焦点，左侧黑点为2倍焦距处，需根据烛焰物距判断成像是否符合规律。
【解析】根据凸透镜成像规律逐一分析选项：
1. 选项A：烛焰物距大于2f，像应在f与2f之间且为倒立缩小的实像，A中像的位置、大小均不符合规律，错误；
2. 选项B：烛焰物距大于2f，像应为缩小的实像，B中像的大小不符合，错误；
3. 选项C：成像特点不符合凸透镜成像规律，错误；
4. 选项D：烛焰物距大于2f，成倒立、缩小的实像，像位于f与2f之间，符合成像规律，正确。
【答案】D
【知识点】凸透镜成像规律
【点评】本题考查凸透镜成像规律的应用，需掌握不同物距对应的成像特点，属于基础应用类题目，难度适中。
【难度系数】0.6
【解析】根据凸透镜成像规律逐一分析选项：
1. 选项A：烛焰物距大于2f，像应在f与2f之间且为倒立缩小的实像，A中像的位置、大小均不符合规律，错误；
2. 选项B：烛焰物距大于2f，像应为缩小的实像，B中像的大小不符合，错误；
3. 选项C：成像特点不符合凸透镜成像规律，错误；
4. 选项D：烛焰物距大于2f，成倒立、缩小的实像，像位于f与2f之间，符合成像规律，正确。
【答案】D
【知识点】凸透镜成像规律
【点评】本题考查凸透镜成像规律的应用，需掌握不同物距对应的成像特点，属于基础应用类题目，难度适中。
【难度系数】0.6

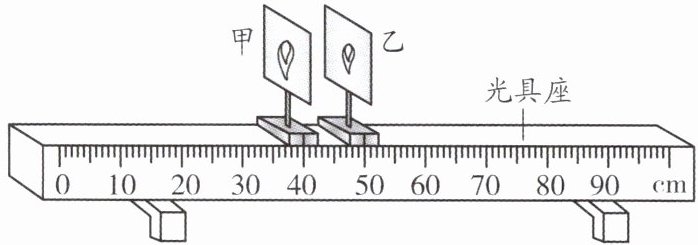

10. 如图所示，凸透镜位于P处（图中未画出）位置不变，移动蜡烛，光屏先后在P同侧的甲、乙两处得到烛焰清晰的像，且甲处的像比乙处大，则（
A.甲处可能成的是虚像
B.乙处像可能是放大的
C.P点位置在甲的左侧
D.蜡烛的移动方向向左
B
）A.甲处可能成的是虚像
B.乙处像可能是放大的
C.P点位置在甲的左侧
D.蜡烛的移动方向向左
答案
10.B 解析:由题意可知,光屏先后在P同侧的甲、乙两处得到烛焰清晰的像,且甲处的像比乙处大,根据物距变大,像距变小,像变小可知,像在不断地靠近凸透镜,因此凸透镜在乙的右侧,蜡烛在凸透镜的右侧,此时蜡烛在远离凸透镜,因此蜡烛向右移动;由于甲处的像成在光屏上,因此甲处只能成实像,故ACD不符合题意;题中未提供物距和凸透镜的焦距,故乙处像可能放大、等大或缩小,故B符合题意.
解析
【分析】
首先，光屏能承接的像为实像，虚像无法用光屏呈现，因此甲、乙两处的像均为实像，可先排除A选项。根据凸透镜成实像的规律“物远像近像变小”：物距越大，像距越小，所成的像越小。题目中明确甲处的像比乙处大，说明甲的像距更大，对应的物距更小；乙的像距更小，对应的物距更大。结合“光屏在P同侧”的条件，可推断凸透镜位于乙的右侧，蜡烛在凸透镜的右侧，蜡烛在远离凸透镜，再据此分析各选项。
【解析】
1. 实像判断：光屏能承接的像一定是实像，虚像无法用光屏承接，因此甲处的像不可能是虚像，A选项错误。
2. 成像规律应用：凸透镜成实像时，遵循“物远像近像变小”的规律。已知甲处的像比乙处大，说明甲的像距更大，像距越小则像越小，因此像在靠近凸透镜，即凸透镜位于乙的右侧，蜡烛在凸透镜的右侧且向右移动，故C选项（P在甲左侧）、D选项（蜡烛向左移动）错误。
3. 乙处像的性质：题中未给出物距与凸透镜焦距的具体数值，无法确定乙处物距与焦距的关系，因此乙处的像可能是放大、等大或缩小的，B选项正确。
【答案】
B
【知识点】
凸透镜成像规律
【点评】
本题考查凸透镜成像规律的应用，核心是理解“物远像近像变小”的规律，结合光屏成像的特点（实像）分析选项，需注意题目未给出焦距和物距的具体关系，因此像的性质不确定，是易出错的点。
【难度系数】
0.4
首先，光屏能承接的像为实像，虚像无法用光屏呈现，因此甲、乙两处的像均为实像，可先排除A选项。根据凸透镜成实像的规律“物远像近像变小”：物距越大，像距越小，所成的像越小。题目中明确甲处的像比乙处大，说明甲的像距更大，对应的物距更小；乙的像距更小，对应的物距更大。结合“光屏在P同侧”的条件，可推断凸透镜位于乙的右侧，蜡烛在凸透镜的右侧，蜡烛在远离凸透镜，再据此分析各选项。
【解析】
1. 实像判断：光屏能承接的像一定是实像，虚像无法用光屏承接，因此甲处的像不可能是虚像，A选项错误。
2. 成像规律应用：凸透镜成实像时，遵循“物远像近像变小”的规律。已知甲处的像比乙处大，说明甲的像距更大，像距越小则像越小，因此像在靠近凸透镜，即凸透镜位于乙的右侧，蜡烛在凸透镜的右侧且向右移动，故C选项（P在甲左侧）、D选项（蜡烛向左移动）错误。
3. 乙处像的性质：题中未给出物距与凸透镜焦距的具体数值，无法确定乙处物距与焦距的关系，因此乙处的像可能是放大、等大或缩小的，B选项正确。
【答案】
B
【知识点】
凸透镜成像规律
【点评】
本题考查凸透镜成像规律的应用，核心是理解“物远像近像变小”的规律，结合光屏成像的特点（实像）分析选项，需注意题目未给出焦距和物距的具体关系，因此像的性质不确定，是易出错的点。
【难度系数】
0.4
11. 在探究凸透镜成像的规律时,实验室应保持较
暗
(填“亮”或“暗”)的环境,为了判断光屏上的像是否最清晰,需要左右小范围

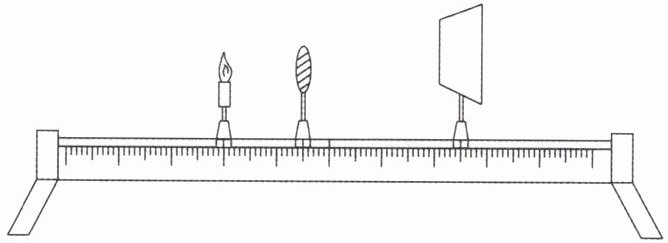

移动光屏,观察像是否变模糊.如图所示位置光屏上成清晰的像,则像的大小比烛焰大
.答案
11. 暗 左右小范围 大 解析:实验时为了使实验效果更明显,最好在光线较暗的环境中进行,便于观察成像.为了判断光屏上的像是否最清晰,需要将光屏左右小范围移动,以改变光屏到凸透镜的距离,观察像是否变模糊.图示位置,物距小于像距,根据凸透镜成像特点可知,此时成倒立、放大的实像,所以像的大小比烛焰大.
解析
【分析】
探究凸透镜成像规律时，环境亮度会影响像的清晰度：较亮的环境会干扰烛焰的像，难以观察，因此需选暗环境；判断像是否最清晰时，大范围移动光屏易错过清晰位置，需左右小范围移动来微调；结合图中物距和像距的大小关系，依据凸透镜成像规律可判断像的大小。
【解析】
1. 环境选择：实验时，若环境较亮，周围光线会掩盖烛焰的像，导致成像不清晰，因此应保持较暗的环境，便于观察像，故填“暗”。
2. 光屏调整：要判断像是否最清晰，需左右小范围移动光屏，微调光屏到凸透镜的距离，若移动后像变模糊，说明之前的位置是像最清晰的位置，故填“左右小范围”。
3. 成像大小：由图可知，物距（蜡烛到凸透镜的距离）小于像距（凸透镜到光屏的距离），根据凸透镜成像规律，当物距在一倍焦距和二倍焦距之间时，像距大于二倍焦距，成倒立、放大的实像，因此像的大小比烛焰大，故填“大”。
【答案】
暗；左右小范围；大
【知识点】
凸透镜成像规律；实验操作
【点评】
本题考查凸透镜成像实验的基本操作要点和成像规律的应用，侧重对实验细节和基础规律的理解，属于基础题目。
【难度系数】
0.6
探究凸透镜成像规律时，环境亮度会影响像的清晰度：较亮的环境会干扰烛焰的像，难以观察，因此需选暗环境；判断像是否最清晰时，大范围移动光屏易错过清晰位置，需左右小范围移动来微调；结合图中物距和像距的大小关系，依据凸透镜成像规律可判断像的大小。
【解析】
1. 环境选择：实验时，若环境较亮，周围光线会掩盖烛焰的像，导致成像不清晰，因此应保持较暗的环境，便于观察像，故填“暗”。
2. 光屏调整：要判断像是否最清晰，需左右小范围移动光屏，微调光屏到凸透镜的距离，若移动后像变模糊，说明之前的位置是像最清晰的位置，故填“左右小范围”。
3. 成像大小：由图可知，物距（蜡烛到凸透镜的距离）小于像距（凸透镜到光屏的距离），根据凸透镜成像规律，当物距在一倍焦距和二倍焦距之间时，像距大于二倍焦距，成倒立、放大的实像，因此像的大小比烛焰大，故填“大”。
【答案】
暗；左右小范围；大
【知识点】
凸透镜成像规律；实验操作
【点评】
本题考查凸透镜成像实验的基本操作要点和成像规律的应用，侧重对实验细节和基础规律的理解，属于基础题目。
【难度系数】
0.6

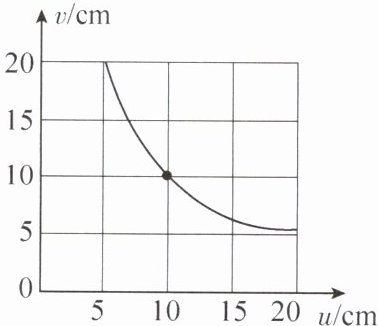

12. 某同学在“探究凸透镜成像规律”的实验中，绘制了如图所示的图像(v表示像到凸透镜的距离，u表示物体到凸透镜的距离)，该凸透镜的焦距是
5
cm；把物体从距凸透镜6 cm处移动到距凸透镜20 cm处的过程中，像的大小将变小
（填“变大”“变小”“先变小再变大”或“先变大再变小”）。答案
12. 5 变小 解析:当物距等于凸透镜二倍焦距时,像距也为二倍焦距,由图像可知凸透镜二倍焦距为10 cm,凸透镜的焦距为5 cm.物体在凸透镜一倍焦距以外成实像,物体离透镜越远像越小,故把物体从距凸透镜6 cm处移动到距凸透镜20 cm处的过程中,像将变小.
解析
【分析】
要解决本题，需结合凸透镜成像规律：当物距等于2倍焦距时，像距也等于2倍焦距，此时物距与像距相等；当物体在凸透镜一倍焦距以外成实像时，物距越大，像距越小，像越小。首先从图像中找到物距等于像距的点，确定2倍焦距，进而算出焦距；再根据物体移动时物距的变化，判断像的大小变化。
【解析】
1. 求凸透镜焦距：根据凸透镜成像规律，当$u=2f$时，$v=2f$，物距与像距相等。由图像可知，当$u=10\ \mathrm{cm}$时，$v=10\ \mathrm{cm}$，即$2f=10\ \mathrm{cm}$，因此焦距$f=5\ \mathrm{cm}$。
2. 判断像的大小变化：物体从距凸透镜6 cm处移动到20 cm处，两个位置均在凸透镜一倍焦距（5 cm）以外，成实像。根据凸透镜成实像的规律，物距越大，像越小。物体移动过程中，物距从6 cm逐渐增大到20 cm，因此像的大小将变小。
【答案】
5；变小
【知识点】
凸透镜成像规律
【点评】
本题考查凸透镜成像规律的应用，核心是利用“$u=2f$时$v=2f$”确定焦距，再根据物距变化判断像的变化，属于基础应用类题目，难度适中。
【难度系数】
0.3
要解决本题，需结合凸透镜成像规律：当物距等于2倍焦距时，像距也等于2倍焦距，此时物距与像距相等；当物体在凸透镜一倍焦距以外成实像时，物距越大，像距越小，像越小。首先从图像中找到物距等于像距的点，确定2倍焦距，进而算出焦距；再根据物体移动时物距的变化，判断像的大小变化。
【解析】
1. 求凸透镜焦距：根据凸透镜成像规律，当$u=2f$时，$v=2f$，物距与像距相等。由图像可知，当$u=10\ \mathrm{cm}$时，$v=10\ \mathrm{cm}$，即$2f=10\ \mathrm{cm}$，因此焦距$f=5\ \mathrm{cm}$。
2. 判断像的大小变化：物体从距凸透镜6 cm处移动到20 cm处，两个位置均在凸透镜一倍焦距（5 cm）以外，成实像。根据凸透镜成实像的规律，物距越大，像越小。物体移动过程中，物距从6 cm逐渐增大到20 cm，因此像的大小将变小。
【答案】
5；变小
【知识点】
凸透镜成像规律
【点评】
本题考查凸透镜成像规律的应用，核心是利用“$u=2f$时$v=2f$”确定焦距，再根据物距变化判断像的变化，属于基础应用类题目，难度适中。
【难度系数】
0.3
13. 核心素养 物理观念 在一次小组做凸透镜成像实验时,组内同学发现,当物体与光屏之间的距离为 30 cm,且物体到凸透镜的距离为 18 cm 时,光屏上呈现清晰的倒立缩小实像,保持物体和光屏位置不动,当凸透镜向
物体方向
(填“物体方向”或“光屏方向”)移动6
cm,光屏上呈现清晰的倒立放大实像.有位同学在主光轴上标出如图的 A、B、C、D、E 五个点,D 点在焦点处,B 点在两倍焦距处,在这五个点中,物体放在A、B、C
点可成倒立的像,放在D、E
点光屏上不能成像.答案
13. 物体方向 6 A、B、C D、E 解析:由题可知,此时物距为18 cm,像距为12 cm,所以此时光屏上成倒立缩小的实像,根据光路的可逆性,当物距为12 cm,像距为18 cm时,光屏上成倒立放大的实像,所以应该将凸透镜向物体方向移动6 cm.由凸透镜成像规律可知,当物体处在凸透镜一倍焦距以外时成倒立的像,即图中的A、B、C三点;当物体处在一倍焦距上或一倍焦距以内时,光屏上不能成像,即图中的D、E两点.
解析
【分析】
首先根据题目给出的初始条件，算出初始像距，再利用光路可逆原理确定凸透镜的移动方向和距离；接着结合凸透镜成像规律，判断各点的成像情况：物距大于一倍焦距时成倒立实像，物距等于一倍焦距时不成像，物距小于一倍焦距时成虚像（光屏无法承接）。
【解析】
1. 计算初始像距：物体与光屏距离为30cm，物距$u_1=18cm$，因此像距$v_1=30cm - 18cm=12cm$，此时成倒立缩小实像。
2. 确定凸透镜移动的方向和距离：根据光路可逆原理，当物距和像距互换时，会成倒立放大实像，即此时物距需变为12cm，像距变为18cm。原来物距为18cm，要使物距变为12cm，凸透镜应向物体方向移动，移动距离为$18cm -12cm=6cm$。
3. 判断各点成像：根据凸透镜成像规律，物距$u＞f$时成倒立实像，图中A、B、C三点在一倍焦距外，因此成倒立的像；物距$u=f$时不成像，$u＜f$时成虚像（光屏无法承接），D点在焦点处，E点在一倍焦距内，故这两点光屏上不能成像。
【答案】
物体方向；6；A、B、C；D、E
【知识点】
凸透镜成像规律、光路可逆原理
【点评】
本题结合凸透镜成像规律与光路可逆原理，考查学生对凸透镜成像条件的理解，需熟练掌握物距与焦距的关系对应的成像特点，是基础但易混淆的知识点考查。
【难度系数】
0.5
首先根据题目给出的初始条件，算出初始像距，再利用光路可逆原理确定凸透镜的移动方向和距离；接着结合凸透镜成像规律，判断各点的成像情况：物距大于一倍焦距时成倒立实像，物距等于一倍焦距时不成像，物距小于一倍焦距时成虚像（光屏无法承接）。
【解析】
1. 计算初始像距：物体与光屏距离为30cm，物距$u_1=18cm$，因此像距$v_1=30cm - 18cm=12cm$，此时成倒立缩小实像。
2. 确定凸透镜移动的方向和距离：根据光路可逆原理，当物距和像距互换时，会成倒立放大实像，即此时物距需变为12cm，像距变为18cm。原来物距为18cm，要使物距变为12cm，凸透镜应向物体方向移动，移动距离为$18cm -12cm=6cm$。
3. 判断各点成像：根据凸透镜成像规律，物距$u＞f$时成倒立实像，图中A、B、C三点在一倍焦距外，因此成倒立的像；物距$u=f$时不成像，$u＜f$时成虚像（光屏无法承接），D点在焦点处，E点在一倍焦距内，故这两点光屏上不能成像。
【答案】
物体方向；6；A、B、C；D、E
【知识点】
凸透镜成像规律、光路可逆原理
【点评】
本题结合凸透镜成像规律与光路可逆原理，考查学生对凸透镜成像条件的理解，需熟练掌握物距与焦距的关系对应的成像特点，是基础但易混淆的知识点考查。
【难度系数】
0.5
