2026年课时练人民教育出版社九年级物理全一册人教版第97页答案
6.如图所示的电路，电源电压保持不变，闭合开关S，滑动变阻器的滑片P向右移动时，下列说法正确的是（
A
）


A.电流表的示数不变，电压表的示数不变
B.电流表的示数变小，电压表的示数变大
C.电流表的示数不变，电压表的示数变大
D.电流表的示数变小，电压表的示数不变

答案

6.A

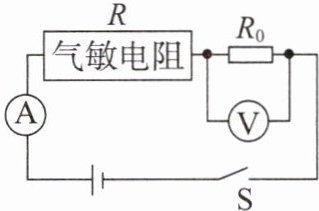

7.天然气是一种清洁能源，方便居民使用的同时，存在着泄漏的安全隐患。物理兴趣小组在老师的指导下设计了天然气泄漏检测电路，如图所示，电源电压恒定不变，$R_0$为定值电阻的电阻，$R$为气敏电阻的电阻。若电阻R随天然气浓度的增大而减小，则天然气（
D
）


A.浓度增大，电流表示数变小
B.浓度增大，电压表示数变小
C.浓度减小，电流表示数变大
D.浓度减小，电压表示数变小

答案

7.D

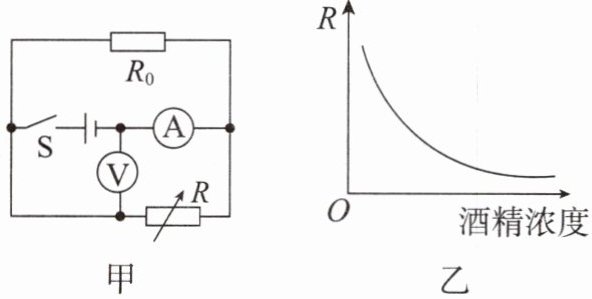

8.图甲是某酒精测试仪的简化电路图，$R_0$为定值电阻的电阻，$R$为酒精气体传感器的电阻，酒精气体传感器的电阻随酒精浓度变化的图像如图乙所示。若电源电压不变，则闭合开关，当酒精气体传感器周围的酒精浓度增加时，下列判断正确的是（
C
）


A.电流表示数变小
B.电压表示数变大
C.电压表与电流表示数的比值变小
D.酒精气体传感器的电阻变大

答案

8.C

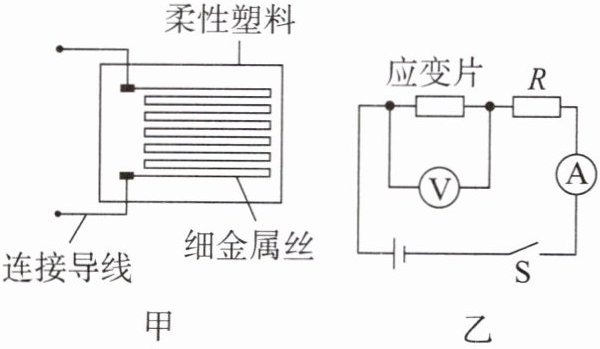

9.将一根细金属丝置于柔性塑料中,可以制成用来检测物体形变的器件——应变片,其结构如图甲所示。将它接入图乙所示的电路,电源电压不变,R为定值电阻的电阻。闭合开关S,当应变片随被检测物体发生拉伸形变时,塑料中的金属丝会被拉长变细,电阻变大,则电路中的（
D
）


A.电压表和电流表示数都变大
B.电压表示数变小,电流表示数变大
C.电压表和电流表示数都变小
D.电压表示数变大,电流表示数变小

答案

9.D
