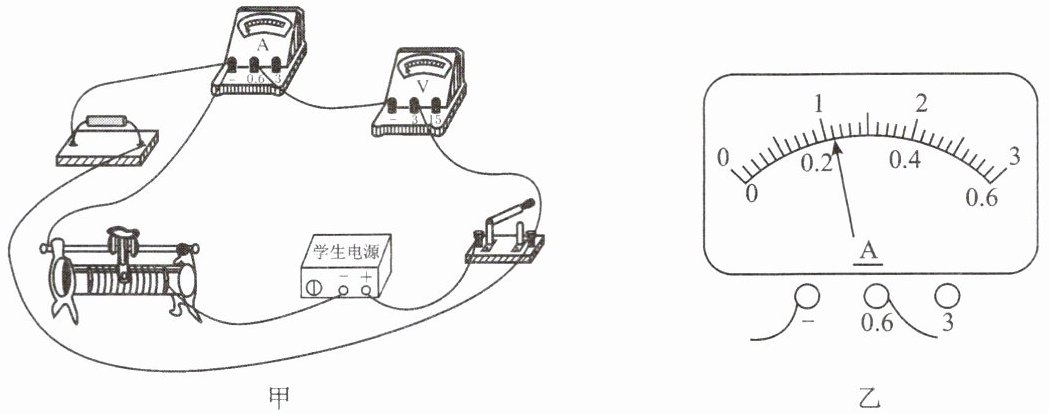

2. 某同学利用图甲所示的电路做“探究电阻一定时电流与电压的关系”的实验。实验中，电源电压保持3 V不变，定值电阻的阻值为4 Ω，滑动变阻器的规格为“20 Ω 0.5 A”。

(1)该同学接错了一根导线，请在这根导线上打“×”，并补画出正确的导线。
(2)正确改接电路后，该同学立即进行实验，闭合开关后，电流表的示数如图乙所示，此时通过定值电阻的电流是A。这位同学实验操作的不足之处是。

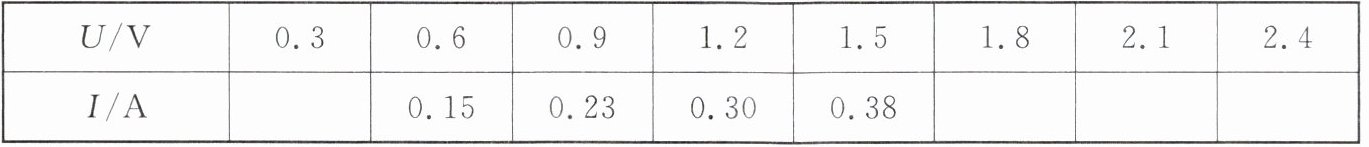

(3)该同学完成了预先设计好的表格中的4次实验，并将得到的实验数据填入了下表中。
分析表中已测出的数据，可以初步得到实验结论：在电阻一定的情况下，通过导体的电流与导体两端的电压。为了进一步验证这个结论，该同学利用现有器材，在不改变电路连接的情况下，表里余下的4次实验中，他还能完成次。

(1)图略
(2)0.22 闭合开关前滑动变阻器没有调到阻值最大处
(3)成正比 1

【分析】
要解决这道题，需分三小步思考：
1. 第(1)问：探究电阻一定时电流与电压关系的实验，电路需满足电流表串联测电流，电压表并联在定值电阻两端测其电压，滑动变阻器一上一下接线。原电路中电压表接线错误，需调整为并联在定值电阻两端，据此改线。
2. 第(2)问：电流表读数先看量程，本题电流表用0~0.6A量程，分度值0.02A，据此读出示数；实验操作需注意闭合开关前滑动变阻器应调至最大阻值，防止电流过大，据此分析不足。
3. 第(3)问：根据欧姆定律，电阻一定时，电流与电压成正比；计算能完成的实验次数时，需结合滑动变阻器的最大阻值和允许的最大电流，算出定值电阻两端的最大电压，判断表格中电压值是否在该范围内，进而确定可完成的实验次数。
【解析】
(1) 探究电流与电压关系的实验中，电压表应并联在定值电阻两端，原电路中电压表接错位置，在错误导线上打“×”，将电压表改接至定值电阻两端（图略）。
(2) 电流表选用0~0.6A量程，分度值为0.02A，示数为0.22A；实验操作的不足之处是：闭合开关前滑动变阻器的滑片未调到阻值最大处，会导致电路初始电流过大，损坏元件。
(3) 由欧姆定律I=U/R，电阻一定时，通过导体的电流与导体两端的电压成正比；计算能完成的实验次数：电源电压U=3V，定值电阻R=4Ω，滑动变阻器允许的最大电流为0.5A，则定值电阻两端的最大电压U_max=I_max×R=0.5A×4Ω=2V，即定值电阻两端电压需≤2V，结合表格中电压值，只有1次实验的电压符合要求，故还能完成1次。
【答案】
(1)图略；(2)0.22；闭合开关前滑动变阻器没有调到阻值最大处；(3)成正比；1
【知识点】
探究电流与电压的关系、欧姆定律、滑动变阻器的使用
【点评】
本题为电学实验基础题，全面考查了探究电流与电压关系实验的电路连接、仪器读数、操作规范、实验结论及数据处理，是初中电学的核心实验题型，需学生掌握实验的基本原理和操作要点。
【难度系数】
0.5

3. 在“测量小灯泡电阻”的实验中，待测小灯泡正常工作时的电压为2.5 V。

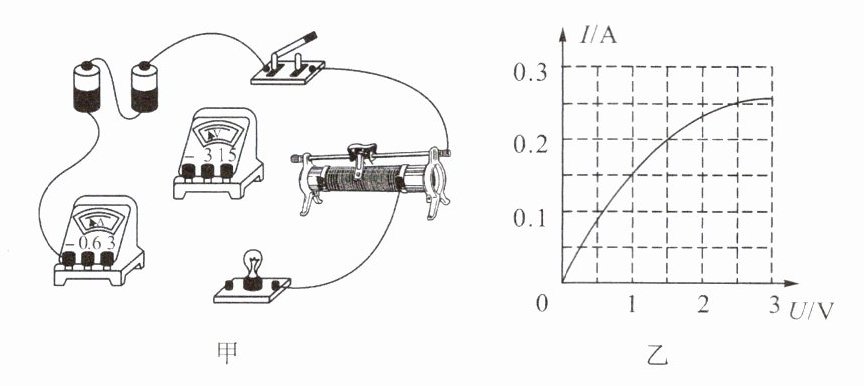

(1)请用笔画线代替导线，将图甲的实物图未连接部分补充完整(连线不得交叉)，连接电路时，开关应处于(选填“断开”或“闭合”)状态。

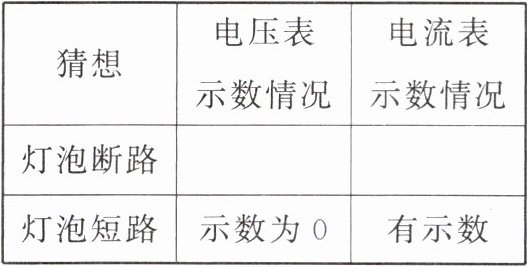

(2)当开关闭合后，发现小灯泡不亮，经过分析，同学们猜想了一些可能的原因，见下表。请根据同学们的分析，将表中电压表和电流表的示数情况在空白处补充完整。


(3)故障排除后，同学们移动滑动变阻器的滑片，记录了多组小灯泡两端电压和对应的电流值，根据这些数据在坐标图上绘制出了I-U图像，如图乙所示。分析图像可知，小灯泡正常工作时灯丝电阻为Ω。
(4)从图像还可看出，小灯泡灯丝的电阻随两端电压的变化而变化，从物理学角度分析，造成这一现象的原因是。
(5)通常情况下要进行多次测量，其目的是为了。

(1)图略 断开
(2)有示数 示数接近0
(3)10
(4)随着温度升高，灯泡灯丝的电阻变大
(5)找到普遍规律

【分析】
本题围绕“测量小灯泡电阻”实验展开，需分步骤思考：(1)电路连接需遵循实验安全规范，开关断开是为避免短路损坏元件；(2)电路故障分析要结合电表特性，断路时电压表串联、短路时电压表被短路；(3)小灯泡正常工作时电压为额定电压，从I-U图像找对应电流，用欧姆定律计算电阻；(4)电阻随电压变化本质是温度影响；(5)小灯泡电阻随温度改变，多次测量目的是找普遍规律。
【解析】
(1)连接实物图时，电压表并联在小灯泡两端，选0~3V量程，滑动变阻器按“一上一下”接线；连接电路时，开关应处于断开状态，防止连接过程中短路。
(2)若小灯泡断路，电压表串联在电路中测电源电压，故电压表有示数，电路电流极小，电流表示数接近0；对应表格空白填“有示数、示数接近0”。
(3)小灯泡正常工作时电压U=2.5V，从I-U图像得对应电流I=0.25A，根据欧姆定律R=U/I=2.5V/0.25A=10Ω。
(4)灯丝的电阻随温度升高而增大，小灯泡两端电压变化时，灯丝功率改变、温度变化，故电阻随电压变化。
(5)小灯泡电阻随温度变化，多次测量不是为减小误差，而是为了找到灯丝电阻随温度变化的普遍规律。
【答案】
(1)断开；(2)有示数、示数接近0；(3)10；(4)灯丝电阻随温度升高而变大；(5)找到普遍规律
【知识点】
测量小灯泡电阻、欧姆定律、电路故障分析
【点评】
本题是初中电学核心实验题，综合考查电路连接、故障分析、欧姆定律应用及实验目的，需掌握实验操作规范和电阻特性，是电学重点考点。
【难度系数】
0.6
