7.已知通过$\mathrm{L}_1$和$\mathrm{L}_2$的电流分别是0.2 A和0.3 A。请按下列要求连接实物图并画出电路图：①电压表测量$\mathrm{L}_1$的电压；②电流表测量通过$\mathrm{L}_1$和$\mathrm{L}_2$的电流；③两节干电池串联起来使用；④连线不能交叉。

7.

【分析】
要完成该电路连接，需明确：①两节干电池串联总电压为3V；②电流表测总电流，总电流为0.2A+0.3A=0.5A，故选0~0.6A量程，且电流表需接在干路；③电压表测L₁电压，因L₁与L₂并联（电流表在干路），并联支路电压等于电源电压，故电压表选0~3V量程，并联在L₁两端；④连接时先串干路元件，再并支路，确保连线不交叉。
【解析】
1. 实物连接步骤：
（1）电源串联：将两节干电池首尾相连，组成串联电源；
（2）干路连接：电源正极接开关，开关另一端接电流表的“0.6”接线柱（正接线柱），电流表“-”接线柱作为干路输出端；
（3）支路连接：从电流表“-”接线柱分两路，一路接L₁的一个接线柱，另一路接L₂的一个接线柱；L₁和L₂的另一个接线柱汇合后接电源负极；
（4）电压表连接：电压表“3”接线柱接L₁靠近电流表的一端，电压表“-”接线柱接L₁靠近电源负极的一端，完成并联。
2. 电路图：对应实物连接，电源、开关、电流表在干路，L₁与L₂并联，电压表并联在L₁两端，标注各元件符号。
【答案】

【知识点】
并联电路、电流表使用、电压表使用
【点评】
本题考查并联电路的连接及电表的使用规则，需掌握电表量程选择、接线柱“正进负出”要求，以及并联电路的电流、电压特点，属于初中电学基础题型，是电路学习的重点内容。
【难度系数】
0.6

8.如图所示电路中，若闭合开关S后，两只灯泡都能发光，应在图甲、乙两处连入的元件分别是（）

A.甲是电压表，乙是电源
B.甲是电源，乙是电流表
C.甲是电流表，乙是电源
D.甲是电压表，乙是电流表

8.C

【分析】要使闭合开关后两只灯泡都发光，需明确：电流表串联在电路中（相当于导线），电压表并联在电路中（相当于开路），电源是提供电能的装置，接入时不能造成电源短路。需结合各选项的元件接入情况，分析电路是否为通路且两灯都能工作。
【解析】逐一分析各选项：
选项A：甲是电压表，乙是电源。甲为电压表，相当于开路，L₁所在支路断开，仅L₂发光，不符合“两只灯泡都发光”的要求，错误。
选项B：甲是电源，乙是电流表。乙为电流表，相当于导线，会直接连通电源两极，造成电源短路，两灯都不发光，还可能损坏电源，错误。
选项C：甲是电流表，乙是电源。乙作为电源提供电能，甲为电流表相当于导线，此时L₁与L₂并联：电流从电源正极流出，经开关后分为两路，一路经L₂回到电源负极，另一路经L₁、甲电流表回到电源负极，两灯均有电流通过，都发光，符合要求，正确。
选项D：甲是电压表，乙是电流表。电路中无电源，两灯无法获得电能，都不发光，错误。
【答案】C
【知识点】电路元件的作用、电路通路判断
【点评】本题考查电流表、电压表、电源的正确接入规则，需掌握电流表串联、电压表并联的特点，以及电源不能短路的原则，属于电路基础应用类题目。
【难度系数】0.5

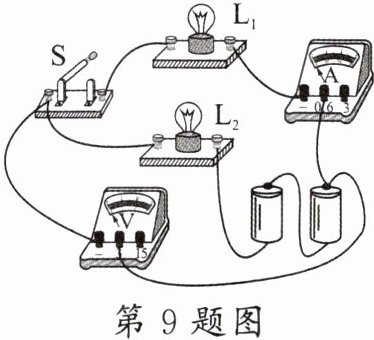

9.(咸阳模拟)如图所示的电路中,闭合开关S,小灯泡$\mathrm{L}_1$和$\mathrm{L}_2$均能正常发光,电流表和电压表均有示数,下列关于该电路的说法正确的是 ()

A.灯泡$\mathrm{L}_1$和$\mathrm{L}_2$可能是并联的
B.电压表测量$\mathrm{L}_2$两端的电压
C.取下灯泡$\mathrm{L}_1$,则电压表的示数变小
D.电流表测量通过$\mathrm{L}_1$、$\mathrm{L}_2$的电流

9.D

【分析】要判断各选项的正确性，需先明确电路的连接方式、电流表和电压表的测量对象。首先分析电流路径：闭合开关后，电流从电源正极出发，依次经过灯泡$\mathrm{L}_2$、开关$\mathrm{S}$、灯泡$\mathrm{L}_1$、电流表，回到电源负极，电流只有一条路径，说明$\mathrm{L}_1$和$\mathrm{L}_2$是串联的；电流表串联在电路中，测量电路的电流；电压表并联在电路中，需判断其测量对象。接下来逐一分析选项：A选项，串联电路不是并联，错误；B选项，电压表的测量对象并非$\mathrm{L}_2$两端，错误；C选项，取下$\mathrm{L}_1$后电路断路，电压表示数会变大，不是变小，错误；D选项，电流表测串联电路的电流，即通过$\mathrm{L}_1$、$\mathrm{L}_2$的电流，正确。
【解析】闭合开关$\mathrm{S}$后，电流路径为：电源正极$\rightarrow \mathrm{L}_2 \rightarrow$开关$\mathrm{S} \rightarrow \mathrm{L}_1 \rightarrow$电流表$\rightarrow$电源负极，电流只有一条通路，因此$\mathrm{L}_1$与$\mathrm{L}_2$串联，故A选项错误；电流表串联在串联电路中，测量的是通过$\mathrm{L}_1$和$\mathrm{L}_2$的电流，故D选项正确；电压表并联在电源两端，并非测量$\mathrm{L}_2$两端电压，故B选项错误；若取下$\mathrm{L}_1$，电路断路，电压表的两个接线柱会分别连接到电源的正负极，示数变为电源电压，比原来的示数更大，故C选项错误。
【答案】D
【知识点】串联电路、电流表使用、电压表使用
【点评】本题考查电路的基本连接方式及电表的使用，解题关键是正确分析电流路径判断电路连接，明确电表的测量对象，属于基础题。
【难度系数】0.6

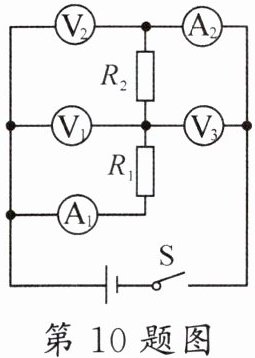

10.如图所示电路中,电压表$\mathrm{V}_1$、$\mathrm{V}_2$、$\mathrm{V}_3$的示数分别为$U_1$、$U_2$、$U_3$,电流表$\mathrm{A}_1$、$\mathrm{A}_2$的示数分别为$I_1$、$I_2$,则下列说法中正确的是 ()

A.$R_1$与$R_2$并联
B.$I_1＞I_2$
C.$U_2=U_1+U_3$
D.若$R_1$短路,则电压表$\mathrm{V}_2$的示数为0

10.C

【分析】
首先处理电表的等效：电流表相当于导线，电压表相当于开路，由此判断电流路径：电源正极→A₁→R₁→R₂→A₂→开关S→电源负极，可知R₁与R₂串联，串联电路电流处处相等；再确定各电压表的测量对象：V₁并联在R₁两端，测R₁电压；V₃并联在R₂两端，测R₂电压；V₂并联在电源（或R₁、R₂总两端），测总电压，结合串联电路电流、电压规律判断选项。
【解析】
解：
1. 分析电路与电流：R₁和R₂串联，串联电路电流处处相等，因此I₁=I₂，故选项A（并联）错误，选项B（I₁＞I₂）错误。
2. 分析电压关系：V₁测R₁电压U₁，V₃测R₂电压U₃，V₂测总电压U₂，根据串联电路电压规律“总电压等于各部分电压之和”，可得U₂=U₁+U₃，选项C正确。
3. 分析R₁短路的情况：若R₁短路，V₁被短路，示数为0；V₂仍测电源电压，示数不为0，故选项D错误。
综上，正确答案为C。
【答案】
C
【知识点】
串联电路电流规律、串联电路电压规律、电流表电压表使用
【点评】
本题考查串联电路的电流、电压规律，核心是正确分析电路连接方式及各电表的测量对象，属于基础电路分析题，需掌握电表的等效处理方法。
【难度系数】
0.5

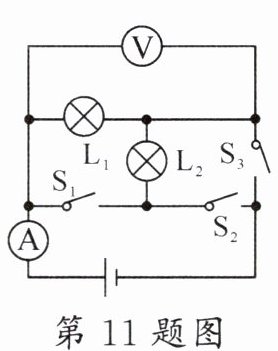

11.(南京期中)如图所示电路,当断开$S_1$和$S_3$,闭合$S_2$时,电压表测量(填元件名称)的电压。断开$S_2$,闭合$S_1$和$S_3$时,灯$L_1$和$L_2$(选填“串联”或“并联”),电流表测量的电流。

11.灯L₁ 并联 干路

【分析】
要解决这道题，需根据开关的通断状态，逐一分析电路的电流路径，判断电压表的测量对象、用电器的连接方式以及电流表的测量对象：第一步，分析断开$S_1$和$S_3$、闭合$S_2$时的电路，确定电压表并联的元件；第二步，分析断开$S_2$、闭合$S_1$和$S_3$时的电路，判断用电器连接类型和电流表的测量范围。
【解析】
1. 当断开$S_1$和$S_3$，闭合$S_2$时：电流从电源正极出发，依次经过电流表、$L_1$、$L_2$、$S_2$回到电源负极，电路为串联电路；电压表并联在$L_1$两端，因此电压表测量灯$L_1$的电压。
2. 当断开$S_2$，闭合$S_1$和$S_3$时：电流从电源正极出发，经电流表后分为两条支路，一条支路经过$L_1$、$S_3$回到电源负极，另一条支路经过$S_1$、$L_2$、$S_3$回到电源负极，因此$L_1$和$L_2$并联；电流表在干路位置，测量干路的电流。
【答案】
灯L₁；并联；干路
【知识点】
串联与并联电路、电压表的使用、电流表的使用
【点评】
本题通过开关状态的变化改变电路结构，是电路基础的典型题型，重点考查学生对串并联电路的判断、电表测量对象的分析能力，需要准确梳理不同开关下的电流路径。
【难度系数】
0.5

12.如图所示，电路中有$\mathrm{L}_1$、$\mathrm{L}_2$两盏灯，请在图中○内分别填入电流表或电压表的符号，要求开关闭合时$\mathrm{L}_1$、$\mathrm{L}_2$都能发光，且两电表的示数均不为零。

12.

【分析】要使开关闭合时$\mathrm{L}_1$、$\mathrm{L}_2$都发光且两电表示数均不为零，需结合电流表串联（相当于导线）、电压表并联（相当于开路）的使用规则分析：若甲为电流表，乙为电压表，电流从电源正极经甲电流表后分为两支，分别通过$\mathrm{L}_1$、$\mathrm{L}_2$，形成并联电路，两灯均有电流通过；甲电流表测干路电流，乙电压表并联在电路两端，示数不为零，符合要求。
【解析】根据电流表串联在电路中、电压表并联在被测电路两端的规则：
1. 甲电表位置：需串联在电路中，因此填电流表（符号$\mathrm{A}$），保证电流能通过，使$\mathrm{L}_1$、$\mathrm{L}_2$形成通路；
2. 乙电表位置：需并联在电路两端，因此填电压表（符号$\mathrm{V}$），避免短路，且能测电路电压，示数不为零；
最终填法为甲是电流表，乙是电压表。
【答案】
【知识点】电流表使用、电压表使用、并联电路
【点评】本题考查电流表和电压表的正确连接，需结合电路通路、不短路的要求分析，是初中电路基础题，需掌握电表的连接规则。
【难度系数】0.5

13.请将电源、电流表、电压表三个元件的符号填入下图电路的虚线框内，并将电路补充完整。要求:开关S闭合后,电流方向如图所示,移动滑动变阻器的滑片P,小灯泡L变亮时,电压表的示数变小。

13.

【分析】
要完成电路元件的填充，需结合电流方向、元件使用规则及动态电路规律分析：
1. 电流表需串联在电路中，右侧虚线框与滑动变阻器串联，且电流方向符合电流表“正进负出”，故右侧为电流表；
2. 电压表需并联在电路中，要求灯L变亮时电压表示数变小：灯变亮说明电流变大，滑动变阻器电阻变小，若电压表测滑动变阻器电压，根据U滑=U总-U灯，U灯随电流增大而变大，故U滑变小，符合要求，因此中间虚线框为电压表；
3. 电源提供电能，电流从正极流出，经开关后流向右侧电流表，最终回到电源负极，故左侧虚线框为电源，且正极在上、负极在下，满足图示电流方向。
【解析】
1. 右侧虚线框串联在滑动变阻器支路，为电流表，保证电流路径正确；
2. 中间虚线框并联在上下节点间，为电压表，测滑动变阻器两端电压，满足灯变亮时电压表示数变小的条件；
3. 左侧虚线框为电源，电流从电源正极流出，经开关S、电流表、滑动变阻器、灯L回到电源负极，与图示电流方向一致。
【答案】

【知识点】
电路元件连接、动态电路分析
【点评】
本题考查电路元件的正确连接，需结合电流方向和动态变化规律判断元件位置，是初中电路基础题型。
【难度系数】
0.4
