例7（2024·南京模拟）如图，一束激光与水平方向成45°角斜射到空水槽底部O点，形成一个光斑. 现向水槽中匀速注入适量水后，则水槽底部光斑移到O点的_______（左/右）侧. 继续沿水槽壁匀速注水，则折射角的变化情况是_______，若水面上升速度为v水，光斑移动速度为v光斑，则两者的大小关系是v水_______v光斑.
答案
例7 左 不变 ＞
例8 如图所示，一束光在空气和玻璃两种介质的界面上同时发生反射和折射，其中_______是入射光线（用字母表示），折射角为_______°. 如果入射角增大，折射角将_______（增大/减小），界面的_______（上/下/左/右）边是玻璃.
答案
例8 CO 60 增大 右
例9（2024·苏州模拟）图中一束激光照射在长方形玻璃砖的左侧，请画出这束光穿过玻璃砖的大致光路.
答案
例9 如图所示
例10（2024·扬州）如图，向碗中加水至图示位置，请画出入眼刚好看到硬币上P点的光路图.
答案
例10 如图所示

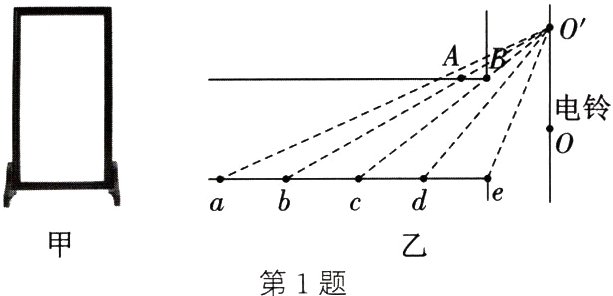

1.（2023·武汉）一块仪容镜如图甲所示，放在某学校走廊的AB处，仪容镜靠墙而立，镜面与墙壁平行，在另一面墙壁上的O处悬挂一电铃，如图乙所示.为了总能看到电铃通过仪容镜所成的像O'，小强同学沿着走廊的ae直线走动.若将人和电铃各自看成一个点，则小强同学所在的区间是（ ）
A. ab
B. bc
C. cd
D. de
A. ab
B. bc
C. cd
D. de
答案
B
2.利用一块平面镜使图中的一束光竖直射入井中，如图所示，则反射角的大小是________，并在图中画出平面镜的位置.（保留作图痕迹）
答案
55° 如图所示
3.如图所示，将透明的薄壁（厚度可忽略不计）方形水槽水平放置，固定在水槽底部的激光笔沿图示方向发出一细光束，小明通过缓慢改变水槽中的水量来探究光的传播现象：
（1）为使A处的光点移至B处，应使水槽中的水量________（增加/减少）.
（2）若AB间距离为2cm，则水面高度的变化量Δh________（＞/＝/＜）2 cm.
（1）为使A处的光点移至B处，应使水槽中的水量________（增加/减少）.
（2）若AB间距离为2cm，则水面高度的变化量Δh________（＞/＝/＜）2 cm.
答案
(1)增加 (2)＞
