实验 探究串、并联电路中电流的规律

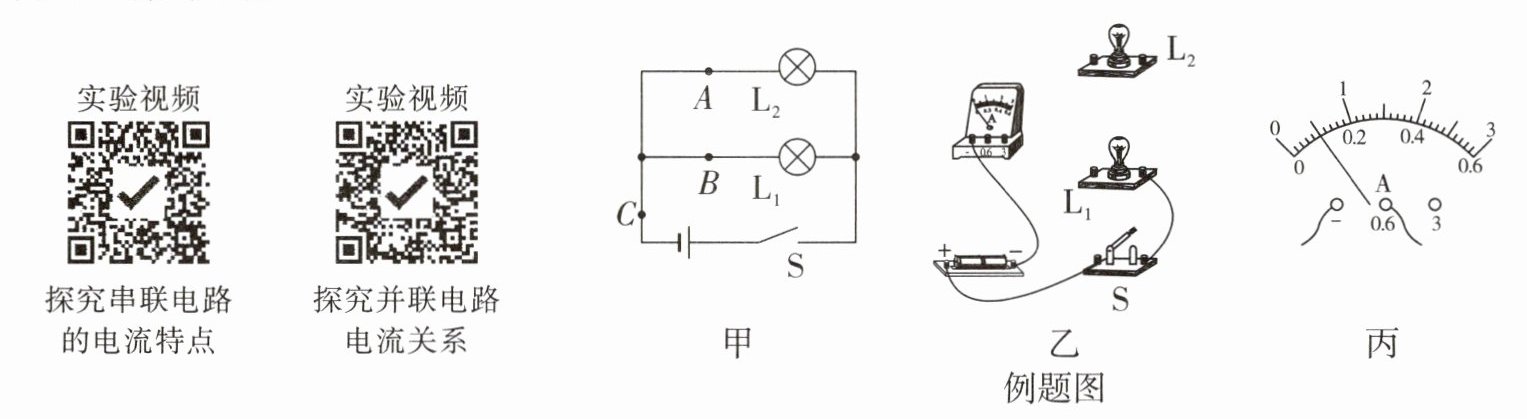

【例题图】

基础设问：
(1)根据图甲实验电路图，请用笔画线代替导线将图乙中的实物电路连接完整。(要求：电流表测图甲中 A 处的电流)
(2)[操作细节]连接电路时，开关应处于状态，连接电流表前，小明检查发现电流表指针指在零刻度线左侧，接下来他要对电流表进行的操作是。
(3)[操作细节]调整后，需要检查电流表选择的量程是否正确，应进行大量程试触，其具体操作是。
(4)电路正确连接完成后，闭合开关 S，观察到灯 L₁ 不发光，灯 L₂ 发光，且电流表有示数，则电路可能存在的故障是灯 L₁。
(5)排除故障后，将电流表分别接在 A、B、C 三处进行实验，闭合开关，测得 A、B、C 三处的电流分别为 Iₐ、Iᵦ、Ic，其中测得 A 处的电流表示数如图丙所示，则 Iₐ = A，接下来更换(选填“相同”或“不同”)规格的灯重复实验，记录的实验数据如下表所示。

(6)根据表格数据可得出并联电路中的电流规律是(用字母表示)。
能力提升：
(7)[操作细节]实验完成后，首先应，拆除两端的导线，再拆除其他导线并整理器材。
(8)[横向拓展]小明还想探究串联电路中电流的特点，设计了如图丁所示的电路。多次更换不同规格的灯进行实验，得到电流数据如下表所示，由此可初步得出结论：(用 Iₐ、Iᵦ、Ic 表示)。

实验 探究串、并联电路中电流的规律
一题多设问
例 （1）如答图所示 （2）断开 调零 （3）先闭合开关，同时观察电流表指针偏转情况，再立即断开开关 （4）断路 （5）0.1（佛山市读数为 0.10） 不同 （6）I_C = I_A + I_B （7）断开开关 电源 （8）I_A = I_B = I_C
