类型四 电学类

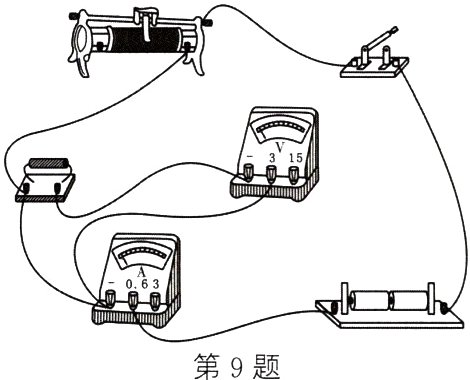

9. （2023·苏州吴江模拟）小明利用如图所示的电路探究电流跟电阻的关系，实验中电源电压保持3 V不变，用到的定值电阻分别为5 Ω、10 Ω、15 Ω、20 Ω、40 Ω，滑动变阻器规格为“10 Ω 1 A”。
　　　　
（1）该同学接错了一根导线，请你在这根导线上画“×”，并补画出正确的那根导线。
（2）正确连接电路后，闭合开关时，发现电压表和电流表都无示数，移动滑动变阻器滑片两表指针仍然不动，可能是____________________（滑动变阻器滑片接触不良/定值电阻断路/定值电阻被短接了）。
（3）排除故障进行实验，依次将5 Ω、10 Ω、15 Ω、20 Ω、40 Ω的定值电阻接入电路，调节滑片，使电压表每次的示数都相同，记下对应电流表的示数，记录的数据如表所示。分析表格中的数据，有一组数据是拼凑的，这组数据是________（填序号）。他想利用现有器材，完成全部5次实验，应控制定值电阻两端的电压不低于________V，在此电压下，完成全部5次实验，滑动变阻器连入电路的电阻最大值和最小值之比为________。
|序号|1|2|3|4|5|
|----|----|----|----|----|----|
|R/Ω|5|10|15|20|40|
|I/A|0.4|0.2|0.13|0.1|0.05|

(1) 如图所示 (2) 滑动变阻器滑片接触不良 (3) 5 2.4 8 : 1

10. 如图所示，小明和同学们一起探究通电螺线管外部磁场的方向。
（1）实验中小磁针的作用是用来判断通电螺线管的________。在玻璃板上撒上铁屑，轻敲玻璃板使铁屑受磁场的作用力而有规则地排列，轻敲玻璃板的目的是减小铁屑与玻璃板的________。
（2）另一小组在活动时，闭合开关后，小磁针的指向几乎没有发生变化，经检查，电路完好，各种器材规格均符合要求。那么你认为小磁针指向不变的原因是____________________。
　　　 　　

(1) 磁极 摩擦力 (2) 小磁针北极的受力方向恰好与通电螺线管磁场的方向一致

11. （2024·新疆）如图所示，用蹄形磁体、导体棒AB、电流表等实验器材探究导体在磁场中运动时产生感应电流的条件。
（1）请用笔画线代替导线完成实物图连接。
（2）当导体棒AB沿________（上下/左右）方向运动时，电流表指针发生偏转。通过多次实验可得：当闭合电路的部分导体在磁场中做________运动时，电路中就产生感应电流。
（3）当导体棒AB向右运动时，导体棒________（受到/不受）磁场对它的力的作用。

(1) 如图所示 (2) 左右 切割磁感线 (3) 受到
