3. (2025扬州7题2分)如图，铅笔斜插在水中，看见水中的铅笔向上弯折，解释这一现象的光路是(
A.
B.
C.
D.
D
)A.
B.
C.
D.
答案
3. D
解析
【解析】
人看到水中铅笔向上弯折，是因为水中铅笔反射的光从水斜射入空气时，折射角大于入射角，光线进入人眼，人眼逆着折射光线看去，就会认为铅笔的位置变高了，符合这一光路的是选项D。
【答案】
D
【知识点】
光的折射规律
【点评】
本题考查光的折射现象的实际应用，需明确光的传播方向及折射角与入射角的大小关系，理解人眼看到物体的原理。
【难度系数】
0.7
人看到水中铅笔向上弯折，是因为水中铅笔反射的光从水斜射入空气时，折射角大于入射角，光线进入人眼，人眼逆着折射光线看去，就会认为铅笔的位置变高了，符合这一光路的是选项D。
【答案】
D
【知识点】
光的折射规律
【点评】
本题考查光的折射现象的实际应用，需明确光的传播方向及折射角与入射角的大小关系，理解人眼看到物体的原理。
【难度系数】
0.7
4. [2024南通31(2)题2分]如图，一束光从空气斜射入水中，画出其反射光线和大致的折射光线。
答案
4. 如答图所示
解析
【解析】
1. 过入射点作垂直于空气与水界面的法线；
2. 根据光的反射定律，反射角等于入射角，在空气中法线的另一侧画出反射光线；
3. 根据光的折射规律，光从空气斜射入水中时，折射角小于入射角，在水中法线的另一侧画出大致的折射光线。
【答案】
如答图所示
【知识点】
光的反射定律、光的折射规律
【点评】
本题考查光的反射与折射的作图，需熟练掌握相关规律，作图时注意光线的方向及角度关系。
【难度系数】
0.8
1. 过入射点作垂直于空气与水界面的法线；
2. 根据光的反射定律，反射角等于入射角，在空气中法线的另一侧画出反射光线；
3. 根据光的折射规律，光从空气斜射入水中时，折射角小于入射角，在水中法线的另一侧画出大致的折射光线。
【答案】
如答图所示
【知识点】
光的反射定律、光的折射规律
【点评】
本题考查光的反射与折射的作图，需熟练掌握相关规律，作图时注意光线的方向及角度关系。
【难度系数】
0.8
5. [2022苏州22(3)题2分]在图中画出垂直于玻璃砖的光线 $ OP $ 经过玻璃砖射出的光路图。
答案
5. 如答图所示
解析
【解析】
当光线$OP$垂直入射到玻璃砖下表面时，传播方向不变；当光线从玻璃砖上表面斜射入空气中时，折射角大于入射角，折射光线远离法线，据此画出光路图。
【答案】
如答图所示
【知识点】
光的折射规律
【点评】
本题考查光的折射规律的应用，需掌握光线垂直入射和斜射时的光路特点。
【难度系数】
0.7
当光线$OP$垂直入射到玻璃砖下表面时，传播方向不变；当光线从玻璃砖上表面斜射入空气中时，折射角大于入射角，折射光线远离法线，据此画出光路图。
【答案】
如答图所示
【知识点】
光的折射规律
【点评】
本题考查光的折射规律的应用，需掌握光线垂直入射和斜射时的光路特点。
【难度系数】
0.7

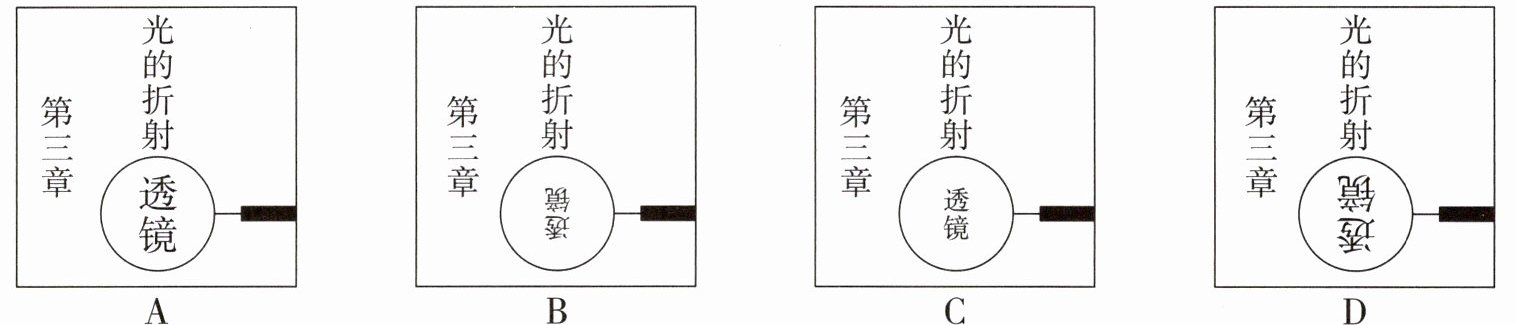

6. (2025盐城6题2分)下列哪幅图中使用的不是凸透镜？(
A.
B.
C.
D.
C
)A.
B.
C.
D.
答案
6. C
解析
【解析】
根据透镜成像特点判断：凸透镜可成正立放大、倒立放大或缩小的像，凹透镜成正立缩小的像，非透镜的透明平板成等大的像。分析各选项：A中字正立放大，是凸透镜成像；B中字倒立缩小，是凸透镜成像；C中字大小不变，说明该镜片不是凸透镜；D中字倒立放大，是凸透镜成像。因此选C。
【答案】
C
【知识点】
凸透镜成像规律、透镜的区分
【点评】
本题通过成像的形态差异区分凸透镜，考查对不同光学元件成像特点的掌握，需结合生活实例理解。
【难度系数】
0.6
根据透镜成像特点判断：凸透镜可成正立放大、倒立放大或缩小的像，凹透镜成正立缩小的像，非透镜的透明平板成等大的像。分析各选项：A中字正立放大，是凸透镜成像；B中字倒立缩小，是凸透镜成像；C中字大小不变，说明该镜片不是凸透镜；D中字倒立放大，是凸透镜成像。因此选C。
【答案】
C
【知识点】
凸透镜成像规律、透镜的区分
【点评】
本题通过成像的形态差异区分凸透镜，考查对不同光学元件成像特点的掌握，需结合生活实例理解。
【难度系数】
0.6
7. (教材图片改编)请根据入射光线或折射光线，将下列透镜的光路图补充完整。
答案
7. 如答图所示
解析
【解析】
对于左侧凸透镜：通过焦点的光线经凸透镜折射后，折射光线平行于主光轴；
对于右侧凹透镜：平行于主光轴的光线经凹透镜折射后，折射光线的反向延长线过焦点，据此补充光路。
【答案】
如答图所示
【知识点】
凸透镜特殊光线，凹透镜特殊光线
【点评】
本题考查透镜的特殊光线作图，熟练掌握凸透镜和凹透镜的三条特殊光线是解题关键，属于基础题型。
【难度系数】
0.8
对于左侧凸透镜：通过焦点的光线经凸透镜折射后，折射光线平行于主光轴；
对于右侧凹透镜：平行于主光轴的光线经凹透镜折射后，折射光线的反向延长线过焦点，据此补充光路。
【答案】
如答图所示
【知识点】
凸透镜特殊光线，凹透镜特殊光线
【点评】
本题考查透镜的特殊光线作图，熟练掌握凸透镜和凹透镜的三条特殊光线是解题关键，属于基础题型。
【难度系数】
0.8
8. (2025徐州模拟)在探究“凸透镜成像规律”的实验中，蜡烛、凸透镜、光屏在光具座上的位置如图所示，这时烛焰在光屏上成清晰的像(像未画出)。以下判断正确的是(
A.像是正立放大的像
B.像是倒立缩小的像
C.像是正立缩小的像
D.像是倒立放大的像
D
)A.像是正立放大的像
B.像是倒立缩小的像
C.像是正立缩小的像
D.像是倒立放大的像
答案
8. D
解析
【解析】
由图可知，物距$ u = 50.0\,\mathrm{cm} - 25.0\,\mathrm{cm} = 25.0\,\mathrm{cm} $，像距$ v = 95.0\,\mathrm{cm} - 50.0\,\mathrm{cm} = 45.0\,\mathrm{cm} $，物距小于像距，根据凸透镜成像规律，此时物距在一倍焦距和二倍焦距之间，成倒立、放大的实像，故选项D正确。
【答案】
D
【知识点】
凸透镜成像规律
【点评】
本题考查凸透镜成像规律的应用，需通过光具座刻度准确确定物距与像距，结合成像规律判断像的性质，属于基础题型。
【难度系数】
0.7
由图可知，物距$ u = 50.0\,\mathrm{cm} - 25.0\,\mathrm{cm} = 25.0\,\mathrm{cm} $，像距$ v = 95.0\,\mathrm{cm} - 50.0\,\mathrm{cm} = 45.0\,\mathrm{cm} $，物距小于像距，根据凸透镜成像规律，此时物距在一倍焦距和二倍焦距之间，成倒立、放大的实像，故选项D正确。
【答案】
D
【知识点】
凸透镜成像规律
【点评】
本题考查凸透镜成像规律的应用，需通过光具座刻度准确确定物距与像距，结合成像规律判断像的性质，属于基础题型。
【难度系数】
0.7
9. (2025南京模拟)在做“探究凸透镜成像规律”的实验中，当烛焰、透镜及光屏处在如图所示位置时，恰能在光屏上得到一个清晰的像，由此判断，他所用凸透镜的焦距(
A.一定小于 $ 8 \, \mathrm{cm} $
B.一定在 $ 8 \, \mathrm{cm} $ 到 $ 10 \, \mathrm{cm} $ 之间
C.一定大于 $ 20 \, \mathrm{cm} $
D.一定在 $ 10 \, \mathrm{cm} $ 到 $ 16 \, \mathrm{cm} $ 之间
B
)A.一定小于 $ 8 \, \mathrm{cm} $
B.一定在 $ 8 \, \mathrm{cm} $ 到 $ 10 \, \mathrm{cm} $ 之间
C.一定大于 $ 20 \, \mathrm{cm} $
D.一定在 $ 10 \, \mathrm{cm} $ 到 $ 16 \, \mathrm{cm} $ 之间
答案
9. B
解析
【解析】
由图可知，物距$u=20\mathrm{cm}$，像距$v=16\mathrm{cm}$，光屏上成清晰的实像，且$u＞v$，根据凸透镜成像规律，此时物距大于2倍焦距，像距在1倍焦距与2倍焦距之间，列出不等式组：
$\begin{cases}20\mathrm{cm}＞2f \\ f＜16\mathrm{cm}＜2f\end{cases}$
解第一个不等式得：$f＜10\mathrm{cm}$；
解第二个不等式得：$8\mathrm{cm}＜f＜16\mathrm{cm}$；
综合两个不等式的解，可得$8\mathrm{cm}＜f＜10\mathrm{cm}$，即凸透镜的焦距一定在$8\mathrm{cm}$到$10\mathrm{cm}$之间。
【答案】
B
【知识点】
凸透镜成像规律
【点评】
本题考查凸透镜成像规律的应用，需根据物距与像距的关系，结合成像规律列出不等式组求解焦距范围，注重对规律的理解与应用。
【难度系数】
0.6
由图可知，物距$u=20\mathrm{cm}$，像距$v=16\mathrm{cm}$，光屏上成清晰的实像，且$u＞v$，根据凸透镜成像规律，此时物距大于2倍焦距，像距在1倍焦距与2倍焦距之间，列出不等式组：
$\begin{cases}20\mathrm{cm}＞2f \\ f＜16\mathrm{cm}＜2f\end{cases}$
解第一个不等式得：$f＜10\mathrm{cm}$；
解第二个不等式得：$8\mathrm{cm}＜f＜16\mathrm{cm}$；
综合两个不等式的解，可得$8\mathrm{cm}＜f＜10\mathrm{cm}$，即凸透镜的焦距一定在$8\mathrm{cm}$到$10\mathrm{cm}$之间。
【答案】
B
【知识点】
凸透镜成像规律
【点评】
本题考查凸透镜成像规律的应用，需根据物距与像距的关系，结合成像规律列出不等式组求解焦距范围，注重对规律的理解与应用。
【难度系数】
0.6

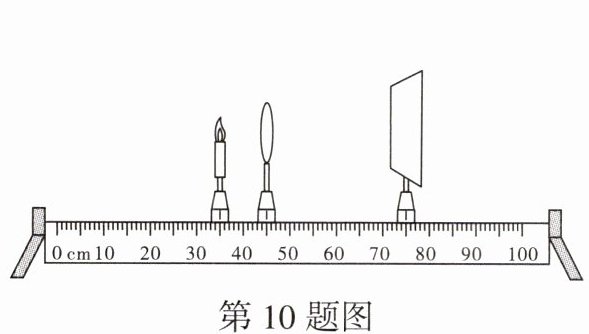

10. (武老师快答App·答疑高频试题)(2024无锡9题2分)用焦距为 $ 10 \, \mathrm{cm} $ 的凸透镜探究凸透镜成像的规律，将点燃的蜡烛、凸透镜、光屏置于光具座上如图所示的位置，下列说法中正确的是(
A.只向左移动光屏至适当位置，光屏上能呈现烛焰缩小的像
B.只向右移动光屏至适当位置，光屏上能呈现烛焰放大的像
C.只向右移动蜡烛至适当位置，光屏上能呈现烛焰放大的像
D.只移动凸透镜至适当位置，光屏上能呈现烛焰等大的像
D
)A.只向左移动光屏至适当位置，光屏上能呈现烛焰缩小的像
B.只向右移动光屏至适当位置，光屏上能呈现烛焰放大的像
C.只向右移动蜡烛至适当位置，光屏上能呈现烛焰放大的像
D.只移动凸透镜至适当位置，光屏上能呈现烛焰等大的像
答案
10. D
解析
【解析】
首先确定物距：由图可知，蜡烛在40cm刻度处，凸透镜在50cm刻度处，物距$u=50\,\mathrm{cm}-40\,\mathrm{cm}=10\,\mathrm{cm}$，已知凸透镜焦距$f=10\,\mathrm{cm}$，此时$u=f$，光屏上不成像。
选项A：只向左移动光屏，因$u=f$，无法成实像，A错误。
选项B：只向右移动光屏，因$u=f$，无法成实像，B错误。
选项C：只向右移动蜡烛，若$u＜f$，成正立放大虚像，虚像不能在光屏呈现；若$f＜u＜2f$，像距$v＞2f$，需移动光屏才能承接像，C错误。
选项D：只移动凸透镜，当使$u=v=2f=20\,\mathrm{cm}$时，将凸透镜移至60cm刻度处，此时$u=60\,\mathrm{cm}-40\,\mathrm{cm}=20\,\mathrm{cm}=2f$，$v=80\,\mathrm{cm}-60\,\mathrm{cm}=20\,\mathrm{cm}=2f$，根据凸透镜成像规律，此时成倒立等大的实像，可在光屏呈现，D正确。
【答案】
D
【知识点】
凸透镜成像规律
【点评】
本题考查凸透镜成像规律的应用，需准确掌握不同物距下的成像特点，结合光路可逆性分析成像情况。
【难度系数】
0.6
首先确定物距：由图可知，蜡烛在40cm刻度处，凸透镜在50cm刻度处，物距$u=50\,\mathrm{cm}-40\,\mathrm{cm}=10\,\mathrm{cm}$，已知凸透镜焦距$f=10\,\mathrm{cm}$，此时$u=f$，光屏上不成像。
选项A：只向左移动光屏，因$u=f$，无法成实像，A错误。
选项B：只向右移动光屏，因$u=f$，无法成实像，B错误。
选项C：只向右移动蜡烛，若$u＜f$，成正立放大虚像，虚像不能在光屏呈现；若$f＜u＜2f$，像距$v＞2f$，需移动光屏才能承接像，C错误。
选项D：只移动凸透镜，当使$u=v=2f=20\,\mathrm{cm}$时，将凸透镜移至60cm刻度处，此时$u=60\,\mathrm{cm}-40\,\mathrm{cm}=20\,\mathrm{cm}=2f$，$v=80\,\mathrm{cm}-60\,\mathrm{cm}=20\,\mathrm{cm}=2f$，根据凸透镜成像规律，此时成倒立等大的实像，可在光屏呈现，D正确。
【答案】
D
【知识点】
凸透镜成像规律
【点评】
本题考查凸透镜成像规律的应用，需准确掌握不同物距下的成像特点，结合光路可逆性分析成像情况。
【难度系数】
0.6
