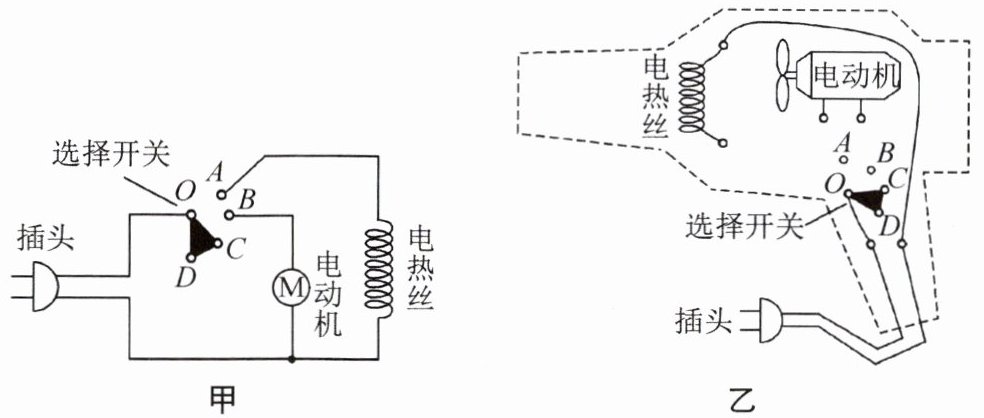

9. 图甲是电吹风的电路图，图乙是某电路元件实物图，选择开关绕$O$点转动，可分别置于$OAB$、$OBC$、$OCD$三个位置，使电吹风分别处于“热风挡”“冷风挡”“停止”三个状态. 请根据图甲的电路图将图乙的实物图补画完整.
答案
9. 如图所示
解析:根据电路图可知,将 A 点与电热丝的下方接线柱相连,B 点与电动机的一个接线柱相连,并将电动机的另一接线柱与电热丝的上方接线柱相连,如图所示.
解析
【分析】
我们先从电路图甲梳理电路逻辑，明确三个档位的工作要求：热风挡需要电动机和电热丝同时通电并联工作，冷风挡仅电动机单独工作，停止状态两个用电器都不通电。接下来对应开关的三个位置的通断规则：开关在OAB位置时，O同时连通A、B两点，两个用电器都接入电路，对应热风挡；开关在OBC位置时，O同时连通B、C两点，仅电动机接入电路，电热丝支路断开，对应冷风挡；开关在OCD位置时，O连通C、D两点，两个用电器支路都断开，对应停止状态。接下来对照乙图的实物，先找到两个用电器的四个接线端，按照电路图的并联逻辑，依次对应连接各个接线点即可完成实物补画。
【解析】
解：按照电路图的连接要求，分步完成连线：
1. 插头的其中一根导线已经接在开关的动端O上，插头的另一根导线作为公共端，同时连接电动机的一个接线柱和电热丝的一个接线柱；
2. 将A点与电热丝下方未接线的接线柱相连，保证电热丝支路的一端接A点；
3. 将B点与电动机靠近A、B侧的未接线的接线柱相连，保证电动机支路的一端接B点；
4. 最后将电动机的另一接线柱和电热丝上方的接线柱连通，即可满足三个档位的工作逻辑，完成电路连接。
【答案】
【知识点】
实物电路连接，并联电路，电路状态判断
【点评】
本题结合生活中电吹风的实际电路场景，考察并联电路的应用与实物连线能力，解题核心是先理清三个档位对应的通断需求，对照电路图逐一匹配实物的接线点位，注意不要出现短路、支路接反的问题，符合家电的实际工作逻辑。
【难度系数】
0.6
我们先从电路图甲梳理电路逻辑，明确三个档位的工作要求：热风挡需要电动机和电热丝同时通电并联工作，冷风挡仅电动机单独工作，停止状态两个用电器都不通电。接下来对应开关的三个位置的通断规则：开关在OAB位置时，O同时连通A、B两点，两个用电器都接入电路，对应热风挡；开关在OBC位置时，O同时连通B、C两点，仅电动机接入电路，电热丝支路断开，对应冷风挡；开关在OCD位置时，O连通C、D两点，两个用电器支路都断开，对应停止状态。接下来对照乙图的实物，先找到两个用电器的四个接线端，按照电路图的并联逻辑，依次对应连接各个接线点即可完成实物补画。
【解析】
解：按照电路图的连接要求，分步完成连线：
1. 插头的其中一根导线已经接在开关的动端O上，插头的另一根导线作为公共端，同时连接电动机的一个接线柱和电热丝的一个接线柱；
2. 将A点与电热丝下方未接线的接线柱相连，保证电热丝支路的一端接A点；
3. 将B点与电动机靠近A、B侧的未接线的接线柱相连，保证电动机支路的一端接B点；
4. 最后将电动机的另一接线柱和电热丝上方的接线柱连通，即可满足三个档位的工作逻辑，完成电路连接。
【答案】
【知识点】
实物电路连接，并联电路，电路状态判断
【点评】
本题结合生活中电吹风的实际电路场景，考察并联电路的应用与实物连线能力，解题核心是先理清三个档位对应的通断需求，对照电路图逐一匹配实物的接线点位，注意不要出现短路、支路接反的问题，符合家电的实际工作逻辑。
【难度系数】
0.6

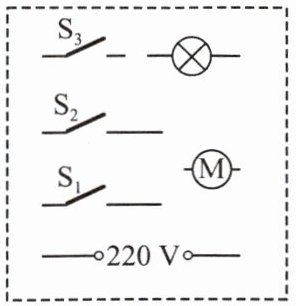

10. 某款售水机可通过刷卡(感应开关$\mathrm{S}_{1}$)或投币(投币开关$\mathrm{S}_{2}$)控制电动机供水，光线较暗时光控开关$\mathrm{S}_{3}$自动闭合，提供照明. 根据以上信息，请将虚框内的电路图补充完整.
答案
10. 如图所示
解析:由题意可知,售水机既可以通过刷卡闭合感应开关 $\mathrm{S}_{1}$,也可以通过投币闭合投币开关 $\mathrm{S}_{2}$,来接通供水电动机,这说明刷卡和投币互不影响,故感应开关和投币开关应是并联的,然后与电动机串联;光线较暗时光控开关 $\mathrm{S}_{3}$ 自动闭合,接通灯泡提供照明,这说明灯泡能独立工作,故灯泡与电动机是并联的.
解析
【分析】
我们可以分步骤梳理电路逻辑来完成设计：第一步先分析电动机的控制要求：题目说明刷卡开关S₁和投币开关S₂都能单独控制电动机供水，两个操作互不影响，说明这两个开关是并联关系，之后整体和电动机串联，任意一个开关闭合都能让电动机通电工作。第二步分析照明部分的要求：光控开关S₃只控制灯泡照明，灯泡的工作和电动机供水互不干扰，可以独立运行，说明灯泡和电动机属于并联关系，S₃单独和灯泡串联在照明支路上。最后把两条支路的两端都接到220V电源两端，就可以满足所有功能要求。
【解析】
1. 处理电动机支路：由于S₁（刷卡）、S₂（投币）均可独立控制电动机启动，二者工作互不影响，因此将S₁与S₂并联，再将该并联组合与电动机M串联，构成电动机的供水支路。
2. 处理照明支路：光控开关S₃仅控制照明灯泡，且灯泡可独立于电动机工作，因此将S₃与灯泡串联，构成独立的照明支路。
3. 最终将供水支路、照明支路并联，两端分别连接到220V电源的两个接线端，完成电路连接，即可实现题目要求的全部功能。
【答案】
【知识点】
并联电路特点；电路设计；开关的控制作用
【点评】
本题结合售水机的实际应用场景考查电路设计，解题核心是抓住“用电器可独立工作则为并联、多个开关可独立控制同一用电器则开关互相并联”的规律，易错点是误将S₁、S₂画为串联，或是错误将灯泡与电动机串联，解题时逐句对应题干描述的功能要求验证电路即可避免错误。
【难度系数】
0.6
我们可以分步骤梳理电路逻辑来完成设计：第一步先分析电动机的控制要求：题目说明刷卡开关S₁和投币开关S₂都能单独控制电动机供水，两个操作互不影响，说明这两个开关是并联关系，之后整体和电动机串联，任意一个开关闭合都能让电动机通电工作。第二步分析照明部分的要求：光控开关S₃只控制灯泡照明，灯泡的工作和电动机供水互不干扰，可以独立运行，说明灯泡和电动机属于并联关系，S₃单独和灯泡串联在照明支路上。最后把两条支路的两端都接到220V电源两端，就可以满足所有功能要求。
【解析】
1. 处理电动机支路：由于S₁（刷卡）、S₂（投币）均可独立控制电动机启动，二者工作互不影响，因此将S₁与S₂并联，再将该并联组合与电动机M串联，构成电动机的供水支路。
2. 处理照明支路：光控开关S₃仅控制照明灯泡，且灯泡可独立于电动机工作，因此将S₃与灯泡串联，构成独立的照明支路。
3. 最终将供水支路、照明支路并联，两端分别连接到220V电源的两个接线端，完成电路连接，即可实现题目要求的全部功能。
【答案】
【知识点】
并联电路特点；电路设计；开关的控制作用
【点评】
本题结合售水机的实际应用场景考查电路设计，解题核心是抓住“用电器可独立工作则为并联、多个开关可独立控制同一用电器则开关互相并联”的规律，易错点是误将S₁、S₂画为串联，或是错误将灯泡与电动机串联，解题时逐句对应题干描述的功能要求验证电路即可避免错误。
【难度系数】
0.6

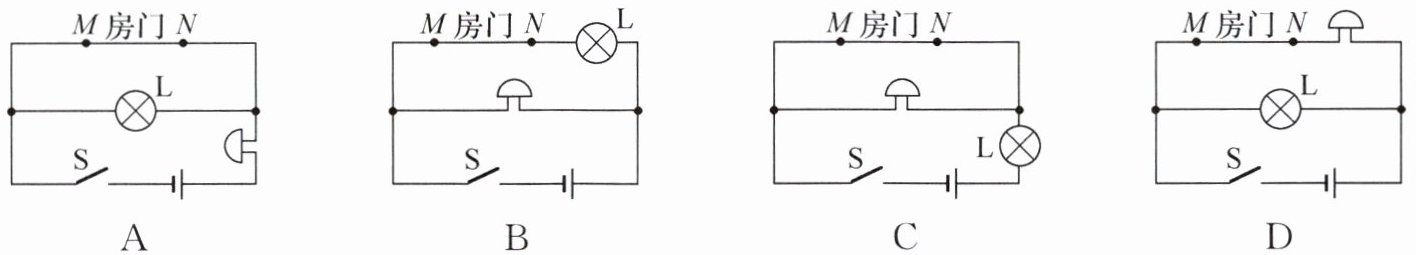

11. (2025·苏州)小明要设计自动防盗报警电路.要求:开关S闭合后,灯亮、电铃不响;当房门被打开时,细导线MN被扯断,灯亮、电铃响.下列电路符合设计要求的是 （
C
）答案
11. C 解析:开关 S闭合后,灯亮、电铃不响,导线 MN 被扯断后,灯亮、电铃响,则电铃与导线 MN 并联,开关和灯泡在干路中,C符合题意.
解析
【分析】
我们先把题目要求的两个工作状态拆解清楚，再逐个验证选项：首先第一个状态是开关S闭合、房门关闭（MN导线完好）时，需要灯亮、电铃不响，说明此时电铃被MN导线短路，电流不经过电铃，同时灯泡正常接入电路发光；第二个状态是房门打开、MN被扯断时，需要灯亮、电铃响，说明此时电铃和灯泡串联接入电路，两个元件都有电流通过同时工作。接下来我们就按照这个标准逐一排除不符合要求的选项，就能得到正确答案。
【解析】
我们分状态逐一分析每个选项：
1. 分析选项A：开关S闭合、MN完好时，导线MN直接并联在灯泡L两端，将灯泡短路，电流只会经过电铃，此时灯不亮、电铃响，完全不符合初始状态的要求，A错误。
2. 分析选项B：开关S闭合、MN完好时，电铃被MN短路，此时灯亮、电铃不响；但当MN被扯断后，整个电路直接断路，灯和电铃都没有电流通过，全部停止工作，不符合MN断开后灯亮铃响的要求，B错误。
3. 分析选项C：开关S闭合、MN完好时，导线MN直接并联在电铃两端，将电铃短路，电流路径为：电源正极→灯泡L→开关S→电源负极，此时灯亮、电铃不响；当MN被扯断后，电流路径变为：电源正极→灯泡L→电铃→开关S→电源负极，灯泡和电铃串联，两个元件都有电流通过，灯亮、电铃响，完全符合所有设计要求，C正确。
4. 分析选项D：开关S闭合、MN完好时，导线MN直接并联在灯泡L两端，将灯泡短路，此时灯不亮、电铃响，不符合初始状态的要求，D错误。
【答案】
C
【知识点】
局部短路应用；串并联电路判断；实用电路设计
【点评】
这是一道结合生活场景的电路设计题，核心考察对局部短路原理的理解，易错点是容易搞反被短路的元件，解题时要牢记：初始状态下不工作的元件是被并联的MN导线短路，同时要保证MN断开后，原本发光的灯泡依然处于通路状态，不会出现整体断路的情况。
【难度系数】
0.6
我们先把题目要求的两个工作状态拆解清楚，再逐个验证选项：首先第一个状态是开关S闭合、房门关闭（MN导线完好）时，需要灯亮、电铃不响，说明此时电铃被MN导线短路，电流不经过电铃，同时灯泡正常接入电路发光；第二个状态是房门打开、MN被扯断时，需要灯亮、电铃响，说明此时电铃和灯泡串联接入电路，两个元件都有电流通过同时工作。接下来我们就按照这个标准逐一排除不符合要求的选项，就能得到正确答案。
【解析】
我们分状态逐一分析每个选项：
1. 分析选项A：开关S闭合、MN完好时，导线MN直接并联在灯泡L两端，将灯泡短路，电流只会经过电铃，此时灯不亮、电铃响，完全不符合初始状态的要求，A错误。
2. 分析选项B：开关S闭合、MN完好时，电铃被MN短路，此时灯亮、电铃不响；但当MN被扯断后，整个电路直接断路，灯和电铃都没有电流通过，全部停止工作，不符合MN断开后灯亮铃响的要求，B错误。
3. 分析选项C：开关S闭合、MN完好时，导线MN直接并联在电铃两端，将电铃短路，电流路径为：电源正极→灯泡L→开关S→电源负极，此时灯亮、电铃不响；当MN被扯断后，电流路径变为：电源正极→灯泡L→电铃→开关S→电源负极，灯泡和电铃串联，两个元件都有电流通过，灯亮、电铃响，完全符合所有设计要求，C正确。
4. 分析选项D：开关S闭合、MN完好时，导线MN直接并联在灯泡L两端，将灯泡短路，此时灯不亮、电铃响，不符合初始状态的要求，D错误。
【答案】
C
【知识点】
局部短路应用；串并联电路判断；实用电路设计
【点评】
这是一道结合生活场景的电路设计题，核心考察对局部短路原理的理解，易错点是容易搞反被短路的元件，解题时要牢记：初始状态下不工作的元件是被并联的MN导线短路，同时要保证MN断开后，原本发光的灯泡依然处于通路状态，不会出现整体断路的情况。
【难度系数】
0.6

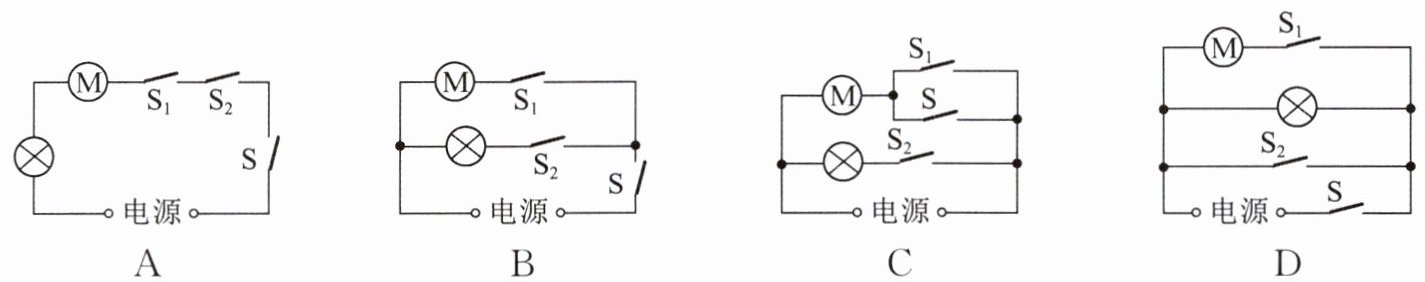

12. (2025·威海)某智能家居系统设计要求如下:当呼唤系统时,整个系统做好工作准备(相当于闭合开关S);当发出语音“拉开窗帘”时(相当于闭合开关$\mathrm{S}_1$),电动机工作拉开窗帘;当发出语音“打开台灯”时(相当于闭合开关$\mathrm{S}_2$),台灯工作.下列电路符合要求的是 （
B
）答案
12. B 解析:当发出语音“拉开窗帘”时(相当于闭合开关 $\mathrm{S}_1$),电动机工作拉开窗帘;当发出语音“打开台灯”时(相当于闭合开关 $\mathrm{S}_2$),台灯工作;说明电动机和灯泡独立工作、互不影响,即灯泡与电动机并联,开关 $\mathrm{S}_1$ 在电动机所在的支路中,开关 $\mathrm{S}_2$ 在灯泡所在的支路中;当呼唤系统时,整个系统做好工作准备(相当于闭合开关 S),则开关 S 位于干路中. B正确.
解析
【分析】
我们可以按照需求拆解+逐一验证的思路解题：第一步先从题干提取核心控制要求：首先总开关S闭合后整个系统才准备就绪，说明S必须控制整个电路，接在干路；其次闭合S₁只有电动机工作，闭合S₂只有台灯工作，说明两个用电器互不影响，是并联关系，且S₁单独控制电动机、S₂单独控制台灯，两个开关分别在对应用电器的支路上。接下来我们逐个排查四个选项，排除不符合上述要求的电路，就能得到正确答案。
【解析】
首先明确题干的电路设计规则：
1. 总开关S需要控制整个系统，因此S必须连接在干路中；
2. 电动机和台灯可以独立工作、互不干扰，说明二者为并联连接；
3. S₁仅控制电动机，S₂仅控制台灯，因此S₁串联在电动机所在支路，S₂串联在台灯所在支路。
对各选项逐一分析：
选项A：所有元件串联，只有全部开关同时闭合，电动机和台灯才能同时工作，无法实现单独控制，不符合要求；
选项B：电动机与台灯并联，S在干路控制整个电路，S₁串联在电动机支路单独控制电动机，S₂串联在台灯支路单独控制台灯，完全符合所有设计要求；
选项C：开关S₁并联在电动机两端，闭合S₁后会直接短路电动机，电路结构不符合控制逻辑，不符合要求；
选项D：台灯没有配置独立开关，只要干路S闭合台灯就会直接工作，无法通过S₂控制台灯通断，不符合要求。
综上只有B选项符合设计要求。
【答案】B
【知识点】
并联电路特点，开关控制作用，电路设计
【点评】
本题属于基础的生活场景电路设计题，核心考点是利用并联电路各支路独立工作的特性实现用电器的单独控制，解题时只需要先明确总开关、支路开关的控制对象，再逐一匹配电路即可，难度较低，不容易出错。
【难度系数】
0.8
我们可以按照需求拆解+逐一验证的思路解题：第一步先从题干提取核心控制要求：首先总开关S闭合后整个系统才准备就绪，说明S必须控制整个电路，接在干路；其次闭合S₁只有电动机工作，闭合S₂只有台灯工作，说明两个用电器互不影响，是并联关系，且S₁单独控制电动机、S₂单独控制台灯，两个开关分别在对应用电器的支路上。接下来我们逐个排查四个选项，排除不符合上述要求的电路，就能得到正确答案。
【解析】
首先明确题干的电路设计规则：
1. 总开关S需要控制整个系统，因此S必须连接在干路中；
2. 电动机和台灯可以独立工作、互不干扰，说明二者为并联连接；
3. S₁仅控制电动机，S₂仅控制台灯，因此S₁串联在电动机所在支路，S₂串联在台灯所在支路。
对各选项逐一分析：
选项A：所有元件串联，只有全部开关同时闭合，电动机和台灯才能同时工作，无法实现单独控制，不符合要求；
选项B：电动机与台灯并联，S在干路控制整个电路，S₁串联在电动机支路单独控制电动机，S₂串联在台灯支路单独控制台灯，完全符合所有设计要求；
选项C：开关S₁并联在电动机两端，闭合S₁后会直接短路电动机，电路结构不符合控制逻辑，不符合要求；
选项D：台灯没有配置独立开关，只要干路S闭合台灯就会直接工作，无法通过S₂控制台灯通断，不符合要求。
综上只有B选项符合设计要求。
【答案】B
【知识点】
并联电路特点，开关控制作用，电路设计
【点评】
本题属于基础的生活场景电路设计题，核心考点是利用并联电路各支路独立工作的特性实现用电器的单独控制，解题时只需要先明确总开关、支路开关的控制对象，再逐一匹配电路即可，难度较低，不容易出错。
【难度系数】
0.8

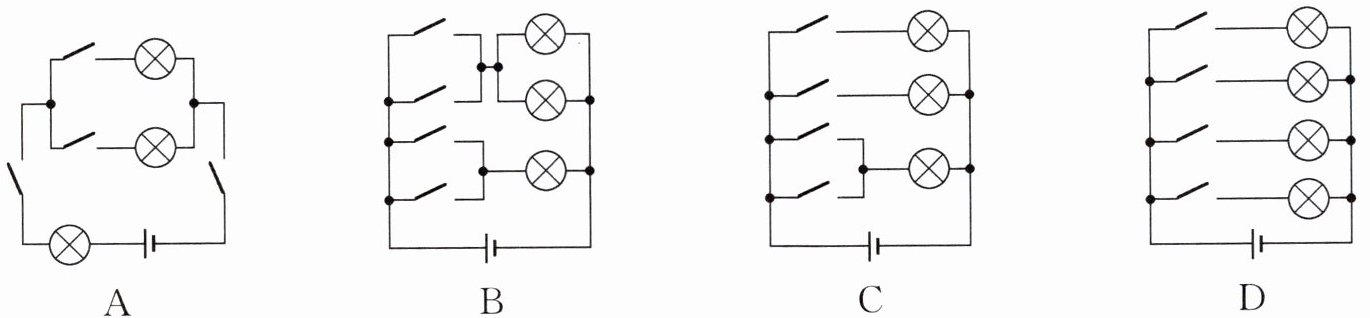

13. (2025·扬州)观察电动自行车发现:捏紧左边或右边的刹车把手,车尾的同一盏刹车指示灯就会亮起;拨动向左或向右的转向灯开关,车尾对应一侧的转向指示灯就会亮起.车尾指示灯电路原理图合理的是（
C
）答案
13. C 解析:捏紧左边或右边的刹车把手,车尾的同一盏刹车指示灯就会亮起,说明两个刹车把手是并联的,且两个刹车把手并联后与车尾刹车指示灯串联;拨动向左或向右的转向灯开关,车尾对应一侧的转向指示灯就会亮起,说明向左的转向灯开关与车尾左侧的转向指示灯串联,向右的转向灯开关与车尾右侧的转向指示灯串联,两个转向指示灯并联. C符合题意.
解析
【分析】
我们先把题目给出的功能要求拆解成电路逻辑，一步步推导：
1. 先处理刹车部分的控制逻辑：捏左侧刹车或者右侧刹车，同一盏刹车指示灯就会亮起，说明两个刹车开关互不影响，任意一个闭合都能让刹车灯工作，因此两个刹车开关是并联关系，并联后的整体和刹车指示灯串联，组成独立的刹车灯支路。
2. 再处理转向灯部分的控制逻辑：拨动向左开关，只有左侧转向灯亮；拨动向右开关，只有右侧转向灯亮，说明两个转向灯各自有独立的控制开关，两个转向灯所在支路是并联关系，互不干扰。
接下来逐个核对四个选项的电路结构，排除不符合要求的选项，即可得到正确答案。
【解析】
我们逐一排查选项：
选项A：电路中两个并联开关分别控制两个灯泡，干路还额外串联了两个开关和一个灯泡，既不符合转向灯独立控制的要求，也不符合刹车灯的控制逻辑，错误。
选项B：上方两个并联开关控制的是两个串联的灯泡，两个灯泡必须同时通电才能工作，无法实现单侧转向灯单独点亮的要求，错误。
选项C：① 上方两条支路，每条支路各有一个开关和一个灯泡串联，两个支路并联，刚好对应左右转向灯的独立控制要求，拨动对应开关就能点亮对应侧的转向灯；② 最下方的支路里两个开关并联后和第三个灯泡串联，刚好对应两个刹车开关并联共同控制同一盏刹车灯的要求，任意一个刹车开关闭合，刹车灯就会点亮，完全符合题目所有功能要求，正确。
选项D：四个开关分别独立控制四个灯泡，不符合题目中刹车只有同一盏指示灯的设定，错误。
【答案】C
【知识点】串并联电路特点，实用电路设计
【点评】这是一道结合电动自行车实际场景的电路应用题，解题核心是把生活中的功能描述转化为串并联电路的规律：“任意一个开关闭合用电器就工作”对应开关并联，“开关单独控制对应用电器”对应独立支路并联，按照这个规律逐一验证就能快速选出正确答案。
【难度系数】0.7
我们先把题目给出的功能要求拆解成电路逻辑，一步步推导：
1. 先处理刹车部分的控制逻辑：捏左侧刹车或者右侧刹车，同一盏刹车指示灯就会亮起，说明两个刹车开关互不影响，任意一个闭合都能让刹车灯工作，因此两个刹车开关是并联关系，并联后的整体和刹车指示灯串联，组成独立的刹车灯支路。
2. 再处理转向灯部分的控制逻辑：拨动向左开关，只有左侧转向灯亮；拨动向右开关，只有右侧转向灯亮，说明两个转向灯各自有独立的控制开关，两个转向灯所在支路是并联关系，互不干扰。
接下来逐个核对四个选项的电路结构，排除不符合要求的选项，即可得到正确答案。
【解析】
我们逐一排查选项：
选项A：电路中两个并联开关分别控制两个灯泡，干路还额外串联了两个开关和一个灯泡，既不符合转向灯独立控制的要求，也不符合刹车灯的控制逻辑，错误。
选项B：上方两个并联开关控制的是两个串联的灯泡，两个灯泡必须同时通电才能工作，无法实现单侧转向灯单独点亮的要求，错误。
选项C：① 上方两条支路，每条支路各有一个开关和一个灯泡串联，两个支路并联，刚好对应左右转向灯的独立控制要求，拨动对应开关就能点亮对应侧的转向灯；② 最下方的支路里两个开关并联后和第三个灯泡串联，刚好对应两个刹车开关并联共同控制同一盏刹车灯的要求，任意一个刹车开关闭合，刹车灯就会点亮，完全符合题目所有功能要求，正确。
选项D：四个开关分别独立控制四个灯泡，不符合题目中刹车只有同一盏指示灯的设定，错误。
【答案】C
【知识点】串并联电路特点，实用电路设计
【点评】这是一道结合电动自行车实际场景的电路应用题，解题核心是把生活中的功能描述转化为串并联电路的规律：“任意一个开关闭合用电器就工作”对应开关并联，“开关单独控制对应用电器”对应独立支路并联，按照这个规律逐一验证就能快速选出正确答案。
【难度系数】0.7
