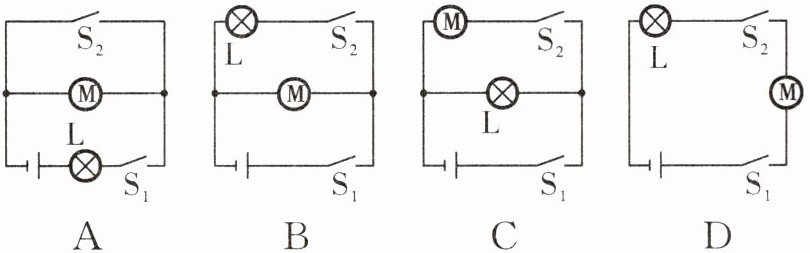

7. 新情境 共享助力车头盔遥控设备 小明同学发现，未戴头盔骑行“共享助力车”存在安全隐患.于是他设计以下改进方案：在头盔内加装遥控设备，控制下列助力车工作电路中开关$\mathrm{S}_{2}$的通断.骑行前，扫码成功后开关$\mathrm{S}_{1}$闭合，指示灯$\mathrm{L}$亮，但电机不工作；从车头取出头盔并戴上后，头盔内遥控设备遥控$\mathrm{S}_{2}$闭合，电动机才通电工作；若只戴头盔不扫码则无法骑行.下列电路符合以上设计要求的是().

7.C [解析]根据题意可知,骑行前,扫码成功后开关$\mathrm{S_1}$闭合,指示灯$\mathrm{L}$亮,但电动机不工作;从车头取出头盔并戴上后,头盔内遥控设备遥控$\mathrm{S_2}$闭合,电动机才通电工作,这说明灯与电动机工作时互不影响,是并联的;若只戴头盔不扫码则无法骑行,则开关$\mathrm{S_1}$在干路中控制整个电路,开关$\mathrm{S_2}$与电动机串联在一条支路中,故C符合题意,A、B、D不符合题意. 故选C.

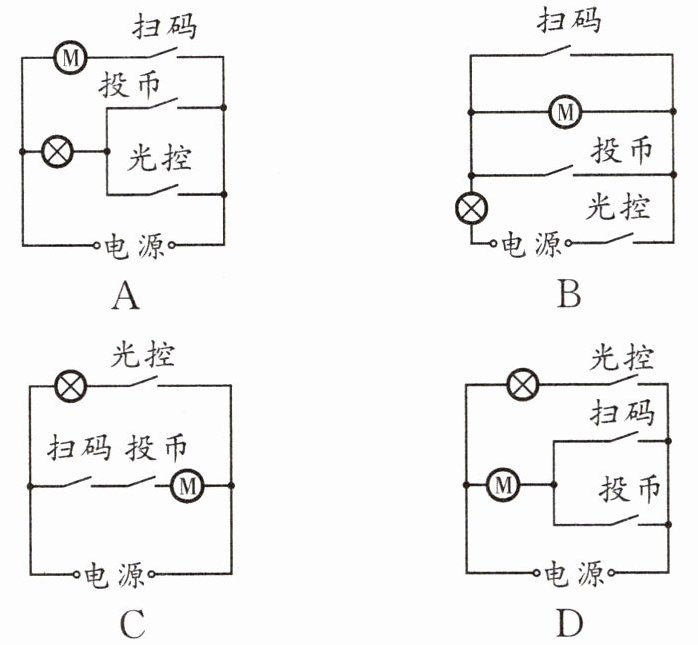

8. 党的二十大报告指出“必须坚持科技是第一生产力”.某学校为了培养学生的科学素养,开展了STEM科创教育,在此期间,科创小组自制了“冰激淋自动售货机”.该作品可以通过扫码(该开关闭合)或投币(该开关闭合)完成自动出售服务;当光线较暗时,光控开关闭合,还可以提供照明.下列电路设计符合该要求的是().

8.D [解析]由题知,自动出售服务既可以通过扫码闭合感应开关,也可以通过投币闭合投币开关,这说明扫码和投币互不影响,故感应开关和投币开关应是并联的,两个开关都能控制电动机. 光线较暗时光控开关自动闭合,接通灯泡提供照明,这说明灯泡能独立工作,故灯泡与电动机是并联的,只有图D符合题意. 故选D.

9. 在物理课上，小刚和同学们正在做“探究串联电路中各点的电流有什么关系”的实验，当如图所示的电路接通后，小刚发现电流表$\mathrm{A}_{1}$的读数比电流表$\mathrm{A}_{2}$的读数要大一些，于是他猜想：当电流通过灯泡(用电器)时，灯泡发光，是因为灯泡消耗了电能，所以电流在流动过程中将逐渐变小，于是电流表$\mathrm{A}_{1}$的读数比电流表$\mathrm{A}_{2}$的读数大一些. 小刚同学的猜想是(填“正确的”或“错误的”).

视频学重难
(1)你认为造成这种现象的原因可能是(写出两条): ①；②.
(2)你用什么方法证明小刚猜想的对错？

9.错误的 (1)①可能两个电流表量程不同，导致测量准确程度不同 ②可能一个电流表没有调零(或其中一个电流表测量不准确) (2)用两个完全相同的电流表实验(或使用同一个电流表分别测量各处的电流)

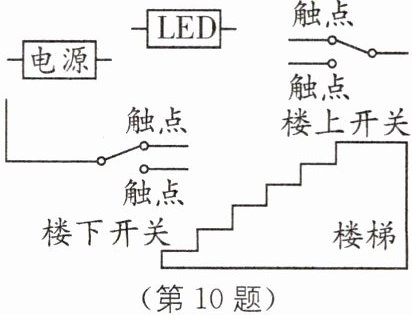

10. 小明用一个电源、两个单刀双掷开关、一个LED灯和若干导线，设计一个楼梯灯电路，无论是楼上或楼下都可以任意开灯、关灯，请你根据小明设计的意图，用笔画线代替导线完成如图所示的电路.

10.如图所示
[解析]根据题意可知,无论是楼上或楼下都可以任意开灯、关灯,既可以在楼下开灯到楼上关灯,又可以在楼上开灯到楼下关灯,这说明楼上开关和楼下开关是串联的,然后与灯泡串联接入电路中,如图所示.
