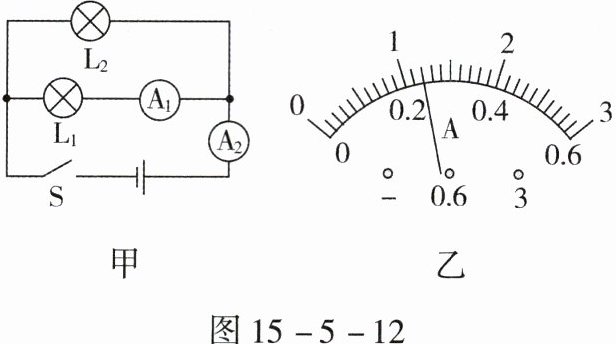

2. 如图 15 - 5 - 12 甲所示电路,当开关 $ S $ 闭合后,两电流表的指针偏转均如图 15 - 5 - 12 乙所示,则通过灯 $ L_{2} $ 的电流是
960
$ mA $。答案
960
解析
由图甲可知，两灯并联，电流表$A_1$测$L_1$电流$I_1$，电流表$A_2$测干路电流$I$。
因并联电路中干路电流大于支路电流，两表指针偏转角度相同，所以$A_2$量程为$0 - 3A$，分度值$0.1A$，示数$I = 1.2A$；$A_1$量程为$0 - 0.6A$，分度值$0.02A$，示数$I_1 = 0.24A$。
通过$L_2$的电流$I_2 = I - I_1 = 1.2A - 0.24A = 0.96A = 960mA$。
960
因并联电路中干路电流大于支路电流，两表指针偏转角度相同，所以$A_2$量程为$0 - 3A$，分度值$0.1A$，示数$I = 1.2A$；$A_1$量程为$0 - 0.6A$，分度值$0.02A$，示数$I_1 = 0.24A$。
通过$L_2$的电流$I_2 = I - I_1 = 1.2A - 0.24A = 0.96A = 960mA$。
960

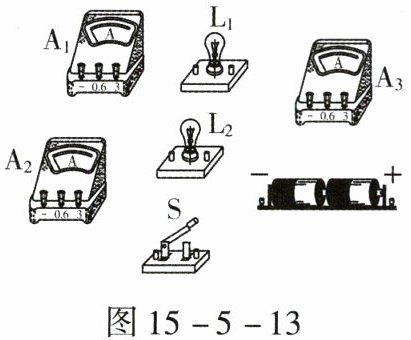

3. 在研究并联电路电流规律时,某次实验所用的实验器材如图 15 - 5 - 13 所示,请根据要求完成下列任务。

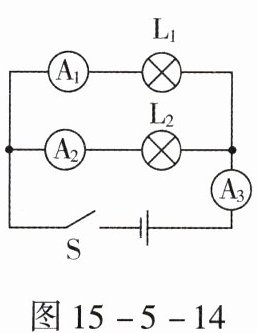

(1) 按照图 15 - 5 - 14 所示的电路图,用笔画线表示导线在图 15 - 5 - 13 的实物图中连线。

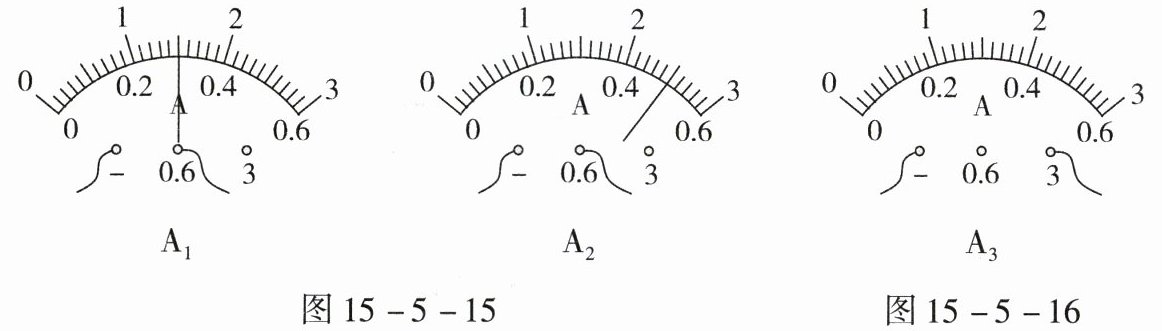

(2) 实验时,电流表 $ A_{1} $、$ A_{2} $ 示数如图 15 - 5 - 15 所示,通过 $ L_{1} $ 的电流是______ $ A $；若不计实验误差,请在图 15 - 5 - 16 中标出此时电流表 $ A_{3} $ 的指针位置。
(1) 按照图 15 - 5 - 14 所示的电路图,用笔画线表示导线在图 15 - 5 - 13 的实物图中连线。
(2) 实验时,电流表 $ A_{1} $、$ A_{2} $ 示数如图 15 - 5 - 15 所示,通过 $ L_{1} $ 的电流是______ $ A $；若不计实验误差,请在图 15 - 5 - 16 中标出此时电流表 $ A_{3} $ 的指针位置。
答案
(1)如图答15 - 5 - 3所示。
(2)0.3 如图答15 - 5 - 4所示
