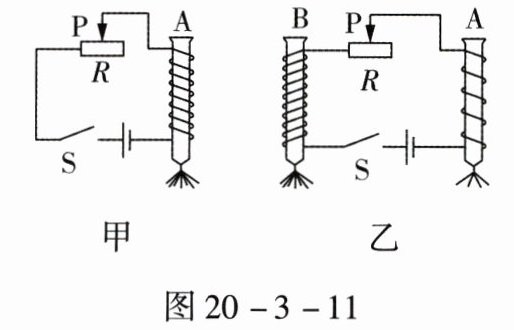

13. 某实验小组用自制电磁铁探究影响电磁铁磁性强弱的因素。他们用相同的漆包线和铁钉绕制成两个电磁铁A和B,B上绕有更多匝数的线圈,实验装置如图20 - 3 - 11所示。

(1)如图20 - 3 - 11甲所示,闭合开关,电磁铁A的钉尖是(选填“N”或“S”)极；将滑动变阻器的滑片P向右移动,能吸引(选填“更多”“不变”或“更少”)的大头针,得出的结论是。
(2)如图20 - 3 - 11乙所示,把电磁铁A和B串联,闭合开关,多次移动滑动变阻器的滑片P,发现电磁铁B总能吸引更多的大头针,通过比较,得出的结论是。
(3)电磁铁在生活中应用广泛,请举一例：。

(1)S更少　线圈的匝数相同时，通过的电流越大,电磁铁的磁性越强　
(2)电流相同时，线圈的匝数越多，电磁铁的磁性越强　
(3)电磁起重机(或电磁继电器、空气开关等)

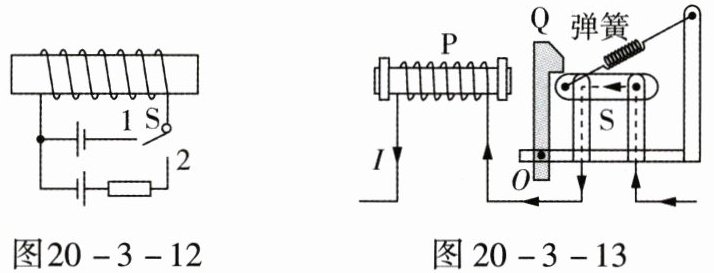

1. 如图20 - 3 - 12所示,两电池的规格相同,S是转换开关,S接2时电磁铁的左端是极；当开关S由触点2转到触点1时,螺线管磁性。

N　增强

2. (2024,达州)小张同学想知道家里空气开关的限流装置是如何工作的,他仔细阅读说明书,图20 - 3 - 13是限流装置的工作原理图,S为开关,Q为可绕O点旋转的衔铁,当电流流向如图20 - 3 - 13所示时,电磁铁左端为极。当电流超过限定电流时,S会处于(选填“断开”或“闭合”)状态,保证电路安全。

N　断开　[解析]由安培定则可知,电磁铁左端为N极。当电流超过限定电流时，电磁铁磁性增强，吸引衔铁的力变大，使衔铁Q向左转动，闸刀开关在弹簧的拉力作用下自动开启，切断电路，起到保险作用。

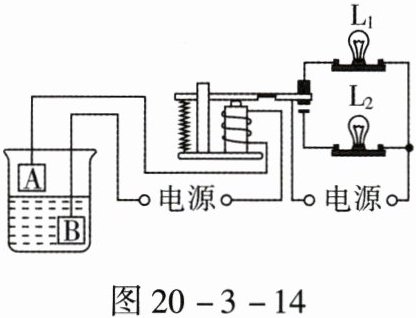

3. 图20 - 3 - 14是一种江河水位自动报警的原理图；当水位低于金属块A时,工作电路中绿灯$L_1$亮；当水位达到金属块A时,衔铁被吸下,工作电路中红灯$L_2$亮。某次水位超过了金属块A,但由于电磁铁磁性太弱,衔铁没被吸下来,为了让其恢复正常工作,下列做法中合理的是()。

A.更换弹性更好的弹簧
B.减少电磁铁线圈匝数
C.增加控制电路的电源电压
D.增加工作电路的电源电压

C　[解析]更换弹性更好的弹簧，则需要磁性更大的电磁铁才能把衔铁吸下来，选项A不符合题意;减少电磁铁线圈的匝数，电磁铁磁性会减小，选项B不符合题意;增加控制电路的电源电压,电路中的电流会变大,可以增大电磁铁的磁性，选项C符合题意;增加工作电路的电源电压不影响控制电路，选项D不符合题意。
