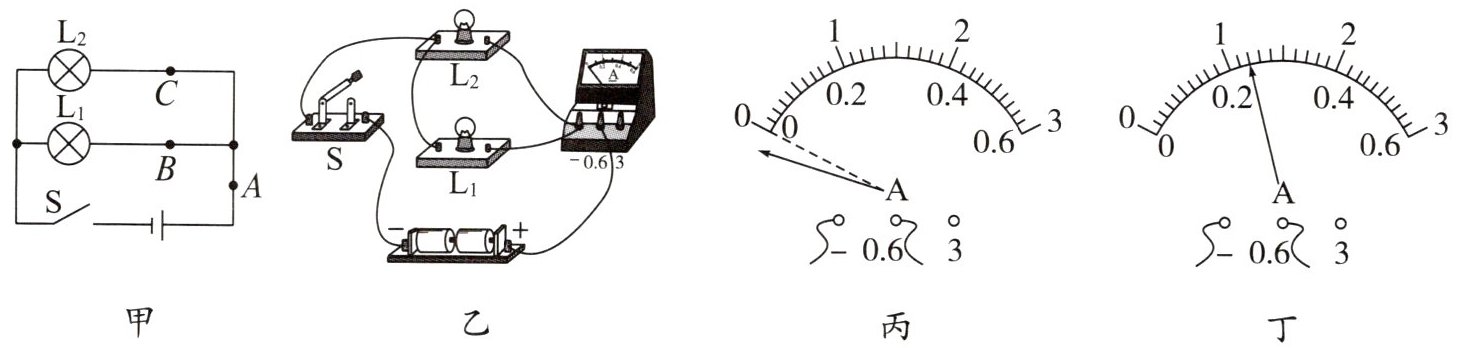

6. 为了探究并联电路的电流规律,小星同学设计了如图甲所示的电路进行实验。
(1)连接电路时,开关应处于
(2)图乙实物图中,电流表测量图甲中
(3)图乙中移动一根导线就可以测量B处的电流,请你在移动的导线上画“×”,并用笔画线表示导线正确连接电路。
(4)在测量电流的过程中,闭合开关前电流表的指针出现了如图丙所示的情况,出现该现象的原因是
(5)在排除故障后,电流表测量C处电流的示数如图丁所示,则电流表的示数为

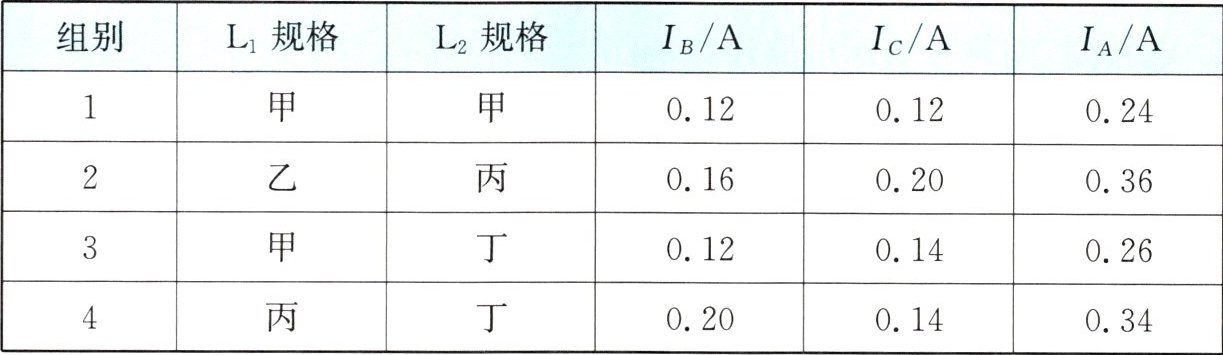

(6)老师收集到几组数据如下表所示,分析数据,可得出实验的结论:在并联电路中,干路电流
(1)连接电路时,开关应处于
断开
（选填“断开”或“闭合”）状态。(2)图乙实物图中,电流表测量图甲中
A
（选填“A”“B”或“C”）处的电流。(3)图乙中移动一根导线就可以测量B处的电流,请你在移动的导线上画“×”,并用笔画线表示导线正确连接电路。
(4)在测量电流的过程中,闭合开关前电流表的指针出现了如图丙所示的情况,出现该现象的原因是
电流表未调零
。(5)在排除故障后,电流表测量C处电流的示数如图丁所示,则电流表的示数为
0.24
A。(6)老师收集到几组数据如下表所示,分析数据,可得出实验的结论:在并联电路中,干路电流
等于
（选填“大于”“小于”或“等于”）各支路电流之和。答案
6. (1) 断开
(2) A
(3)
(4) 电流表未调零
(5) 0.24
(6) 等于
解析
【分析】
解答本题需结合电学实验的基本规则、电路结构分析、电流表的使用及实验结论归纳来逐步推导：
1. 连接电路时，为避免短路损坏元件，开关需断开，这是实验安全操作要求；
2. 分析实物图的并联结构，判断电流表与哪条支路串联，对应图甲的测量点；
3. 调整导线使电流表与L2支路串联，明确改线的位置；
4. 闭合开关前电流表指针偏转，是使用前未调零的问题；
5. 根据电流表量程和分度值读数；
6. 分析实验数据得出并联电路电流规律。
【解析】
(1) 连接电路时，为防止短路损坏器材，开关应处于断开状态；
(2) 实物图中L1与L2并联，电流表与L1支路串联，对应图甲的A点，因此测量A处电流；
(3) 要测B处（L2支路）电流，将连接电流表负接线柱与L2右端的导线画“×”，再将该导线改接到L2左端，使电流表与L2串联，对应图；
(4) 闭合开关前电流表指针偏转，原因是电流表使用前未调零；
(5) 电流表用0~0.6A量程，分度值0.02A，指针在0.2A后第2格，示数为0.2A + 2×0.02A = 0.24A；
(6) 分析实验数据，各支路电流之和等于干路电流，因此并联电路干路电流等于各支路电流之和。
【答案】
(1) 断开
(2) A
(3)
(4) 电流表未调零
(5) 0.24
(6) 等于
【知识点】
并联电路电流规律，电流表的使用，电路连接操作
【点评】
本题是探究并联电路电流规律的基础实验题，考查电学实验核心操作、电流表使用及实验结论归纳，是电学重点题型，难度适中，能检验学生对实验的掌握程度。
【难度系数】
0.7
解答本题需结合电学实验的基本规则、电路结构分析、电流表的使用及实验结论归纳来逐步推导：
1. 连接电路时，为避免短路损坏元件，开关需断开，这是实验安全操作要求；
2. 分析实物图的并联结构，判断电流表与哪条支路串联，对应图甲的测量点；
3. 调整导线使电流表与L2支路串联，明确改线的位置；
4. 闭合开关前电流表指针偏转，是使用前未调零的问题；
5. 根据电流表量程和分度值读数；
6. 分析实验数据得出并联电路电流规律。
【解析】
(1) 连接电路时，为防止短路损坏器材，开关应处于断开状态；
(2) 实物图中L1与L2并联，电流表与L1支路串联，对应图甲的A点，因此测量A处电流；
(3) 要测B处（L2支路）电流，将连接电流表负接线柱与L2右端的导线画“×”，再将该导线改接到L2左端，使电流表与L2串联，对应图
；(4) 闭合开关前电流表指针偏转，原因是电流表使用前未调零；
(5) 电流表用0~0.6A量程，分度值0.02A，指针在0.2A后第2格，示数为0.2A + 2×0.02A = 0.24A；
(6) 分析实验数据，各支路电流之和等于干路电流，因此并联电路干路电流等于各支路电流之和。
【答案】
(1) 断开
(2) A
(3)
(4) 电流表未调零
(5) 0.24
(6) 等于
【知识点】
并联电路电流规律，电流表的使用，电路连接操作
【点评】
本题是探究并联电路电流规律的基础实验题，考查电学实验核心操作、电流表使用及实验结论归纳，是电学重点题型，难度适中，能检验学生对实验的掌握程度。
【难度系数】
0.7

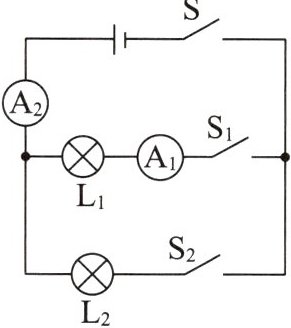

7.(2024·云南中考)如图所示的电路中，电源电压恒定，闭合开关S、S₁和S₂，灯L₁、L₂都正常发光，下列说法正确的是(
A.电流表A₂测通过灯L₂的电流
B.电流表A₁和A₂示数相等
C.断开S₂，电流表A₂示数变小
D.断开S₂，灯L₁变暗
C
)A.电流表A₂测通过灯L₂的电流
B.电流表A₁和A₂示数相等
C.断开S₂，电流表A₂示数变小
D.断开S₂，灯L₁变暗
答案
7. C
解析
【分析】
首先明确开关闭合时的电路结构：闭合S、S₁和S₂时，灯L₁与L₂并联。电流表A₁测量L₁支路的电流，电流表A₂测量干路的总电流。并联电路中各支路独立工作、互不影响，电源电压恒定，据此逐一分析选项。
【解析】
当闭合开关S、S₁和S₂时，L₁与L₂并联：
1. 选项A：电流表A₂位于干路，测量的是干路总电流，并非仅测L₂的电流，A错误；
2. 选项B：电流表A₁测L₁支路电流，A₂测干路电流，根据并联电路电流规律，干路电流等于各支路电流之和，因此A₂示数大于A₁示数，B错误；
3. 选项C：断开S₂后，L₂所在支路断路，电路变为只有L₁的简单电路，此时干路电流等于L₁的电流；而原来干路电流是L₁和L₂的电流之和，所以电流表A₂的示数变小，C正确；
4. 选项D：并联电路各支路独立工作，断开S₂后，L₁两端电压仍等于电源电压，其电阻不变，由I=U/R可知通过L₁的电流不变，实际功率不变，因此灯L₁亮度不变，D错误。
【答案】
C
【知识点】
并联电路电流规律、电路分析
【点评】
本题结合开关状态考查并联电路的特点与电流规律，核心是正确判断电路结构和电表测量对象，需掌握并联电路各支路独立工作的特性，是中考常见题型。
【难度系数】
0.5
首先明确开关闭合时的电路结构：闭合S、S₁和S₂时，灯L₁与L₂并联。电流表A₁测量L₁支路的电流，电流表A₂测量干路的总电流。并联电路中各支路独立工作、互不影响，电源电压恒定，据此逐一分析选项。
【解析】
当闭合开关S、S₁和S₂时，L₁与L₂并联：
1. 选项A：电流表A₂位于干路，测量的是干路总电流，并非仅测L₂的电流，A错误；
2. 选项B：电流表A₁测L₁支路电流，A₂测干路电流，根据并联电路电流规律，干路电流等于各支路电流之和，因此A₂示数大于A₁示数，B错误；
3. 选项C：断开S₂后，L₂所在支路断路，电路变为只有L₁的简单电路，此时干路电流等于L₁的电流；而原来干路电流是L₁和L₂的电流之和，所以电流表A₂的示数变小，C正确；
4. 选项D：并联电路各支路独立工作，断开S₂后，L₁两端电压仍等于电源电压，其电阻不变，由I=U/R可知通过L₁的电流不变，实际功率不变，因此灯L₁亮度不变，D错误。
【答案】
C
【知识点】
并联电路电流规律、电路分析
【点评】
本题结合开关状态考查并联电路的特点与电流规律，核心是正确判断电路结构和电表测量对象，需掌握并联电路各支路独立工作的特性，是中考常见题型。
【难度系数】
0.5

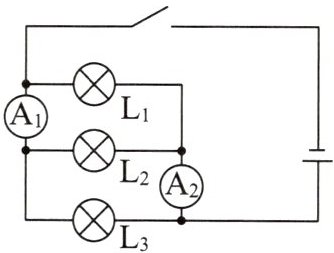

8. 如图所示，电灯$\mathrm{L}_1$、$\mathrm{L}_2$、$\mathrm{L}_3$的连接方式是________，电流表$\mathrm{A}_1$测量通过________的电流，电流表$\mathrm{A}_2$测量通过________的电流。测得$\mathrm{A}_1$的示数为$0.5\ \mathrm{A}$，$\mathrm{A}_2$的示数为$0.3\ \mathrm{A}$，且通过$\mathrm{L}_2$的电流是通过$\mathrm{L}_1$的电流的$2$倍，则通过$\mathrm{L}_3$的电流为$\_\_\_\_\_\_\ \mathrm{A}$，总电流为$\_\_\_\_\_\_\ \mathrm{A}$。
答案
8. 并联 L₂、L₃ L₁、L₂ 0.3 0.6
解析
【分析】
要判断电路连接方式，需观察各用电器两端是否连接到公共节点，本题中$\mathrm{L}_1$、$\mathrm{L}_2$、$\mathrm{L}_3$的两端分别接在两个公共节点，故为并联。判断电流表测量对象时，看电流是否经过电流表：电流表$\mathrm{A}_1$的电流是$\mathrm{L}_2$和$\mathrm{L}_3$的电流之和，电流表$\mathrm{A}_2$的电流是$\mathrm{L}_1$和$\mathrm{L}_2$的电流之和。再根据已知电流关系列方程，即可求出各灯泡电流和总电流。
【解析】
1. 判断连接方式：电灯$\mathrm{L}_1$、$\mathrm{L}_2$、$\mathrm{L}_3$的两端分别连接到两个公共节点，因此它们是并联。
2. 判断电流表测量对象：
电流表$\mathrm{A}_1$与$\mathrm{L}_2$、$\mathrm{L}_3$串联，测量通过$\mathrm{L}_2$和$\mathrm{L}_3$的总电流；
电流表$\mathrm{A}_2$与$\mathrm{L}_1$、$\mathrm{L}_2$串联，测量通过$\mathrm{L}_1$和$\mathrm{L}_2$的总电流。
3. 计算各电流：
设通过$\mathrm{L}_1$的电流为$I_1$，则通过$\mathrm{L}_2$的电流$I_2=2I_1$。
由$\mathrm{A}_2$的示数得：$I_1 + I_2 = 0.3\ \mathrm{A}$，代入$I_2=2I_1$，得$I_1 + 2I_1 = 0.3\ \mathrm{A}$，解得$I_1=0.1\ \mathrm{A}$，因此$I_2=2×0.1\ \mathrm{A}=0.2\ \mathrm{A}$。
由$\mathrm{A}_1$的示数得：$I_2 + I_3 =0.5\ \mathrm{A}$，代入$I_2=0.2\ \mathrm{A}$，得$I_3=0.5\ \mathrm{A}-0.2\ \mathrm{A}=0.3\ \mathrm{A}$。
总电流$I=I_1+I_2+I_3=0.1\ \mathrm{A}+0.2\ \mathrm{A}+0.3\ \mathrm{A}=0.6\ \mathrm{A}$。
【答案】
并联；$\mathrm{L}_2$、$\mathrm{L}_3$；$\mathrm{L}_1$、$\mathrm{L}_2$；$0.3$；$0.6$
【知识点】
并联电路、电流的测量、电流规律
【点评】
本题考查并联电路的判断和电流规律的应用，核心是正确分析电流表的测量对象，再结合电流关系列式计算，需理清电路结构，难度适中。
【难度系数】
0.4
要判断电路连接方式，需观察各用电器两端是否连接到公共节点，本题中$\mathrm{L}_1$、$\mathrm{L}_2$、$\mathrm{L}_3$的两端分别接在两个公共节点，故为并联。判断电流表测量对象时，看电流是否经过电流表：电流表$\mathrm{A}_1$的电流是$\mathrm{L}_2$和$\mathrm{L}_3$的电流之和，电流表$\mathrm{A}_2$的电流是$\mathrm{L}_1$和$\mathrm{L}_2$的电流之和。再根据已知电流关系列方程，即可求出各灯泡电流和总电流。
【解析】
1. 判断连接方式：电灯$\mathrm{L}_1$、$\mathrm{L}_2$、$\mathrm{L}_3$的两端分别连接到两个公共节点，因此它们是并联。
2. 判断电流表测量对象：
电流表$\mathrm{A}_1$与$\mathrm{L}_2$、$\mathrm{L}_3$串联，测量通过$\mathrm{L}_2$和$\mathrm{L}_3$的总电流；
电流表$\mathrm{A}_2$与$\mathrm{L}_1$、$\mathrm{L}_2$串联，测量通过$\mathrm{L}_1$和$\mathrm{L}_2$的总电流。
3. 计算各电流：
设通过$\mathrm{L}_1$的电流为$I_1$，则通过$\mathrm{L}_2$的电流$I_2=2I_1$。
由$\mathrm{A}_2$的示数得：$I_1 + I_2 = 0.3\ \mathrm{A}$，代入$I_2=2I_1$，得$I_1 + 2I_1 = 0.3\ \mathrm{A}$，解得$I_1=0.1\ \mathrm{A}$，因此$I_2=2×0.1\ \mathrm{A}=0.2\ \mathrm{A}$。
由$\mathrm{A}_1$的示数得：$I_2 + I_3 =0.5\ \mathrm{A}$，代入$I_2=0.2\ \mathrm{A}$，得$I_3=0.5\ \mathrm{A}-0.2\ \mathrm{A}=0.3\ \mathrm{A}$。
总电流$I=I_1+I_2+I_3=0.1\ \mathrm{A}+0.2\ \mathrm{A}+0.3\ \mathrm{A}=0.6\ \mathrm{A}$。
【答案】
并联；$\mathrm{L}_2$、$\mathrm{L}_3$；$\mathrm{L}_1$、$\mathrm{L}_2$；$0.3$；$0.6$
【知识点】
并联电路、电流的测量、电流规律
【点评】
本题考查并联电路的判断和电流规律的应用，核心是正确分析电流表的测量对象，再结合电流关系列式计算，需理清电路结构，难度适中。
【难度系数】
0.4
