4. 某同学在做电学实验时，不慎将电压表和电流表的位置对换，连接成如图所示的电路。此时若闭合开关，其后果是电流表
烧坏
，电压表不烧坏
。（均选填“烧坏”或“不烧坏”）答案
烧坏 不烧坏
解析
【分析】
要判断闭合开关后的后果，需结合电流表、电压表的内阻特点分析电路：电流表内阻极小，相当于导线；电压表内阻极大，相当于开路。由题图可知，闭合开关后，电流表直接并联在电源两端，电压表与灯泡串联后也并联在电源两端。
【解析】
闭合开关后，电流表内阻极小，直接接在电源两极会造成电源短路，电路中电流极大，因此电流表会被烧坏；电压表所在支路中，电压表内阻极大，支路电流几乎为零，所以电压表不会被烧坏。
【答案】
烧坏 不烧坏
【知识点】
电流表与电压表的使用、电路故障分析
【点评】
本题核心是利用电流表、电压表的内阻特性分析电路，需明确电表内阻对电路的影响，属于基础电路分析题，需掌握电表的使用规则。
【难度系数】
0.3
要判断闭合开关后的后果，需结合电流表、电压表的内阻特点分析电路：电流表内阻极小，相当于导线；电压表内阻极大，相当于开路。由题图可知，闭合开关后，电流表直接并联在电源两端，电压表与灯泡串联后也并联在电源两端。
【解析】
闭合开关后，电流表内阻极小，直接接在电源两极会造成电源短路，电路中电流极大，因此电流表会被烧坏；电压表所在支路中，电压表内阻极大，支路电流几乎为零，所以电压表不会被烧坏。
【答案】
烧坏 不烧坏
【知识点】
电流表与电压表的使用、电路故障分析
【点评】
本题核心是利用电流表、电压表的内阻特性分析电路，需明确电表内阻对电路的影响，属于基础电路分析题，需掌握电表的使用规则。
【难度系数】
0.3
5. 如图所示是某款挂脖运动风扇，其内置电池的电压约为1节新干电池电压的3.5倍，则挂脖风扇内置电池的电压约为（
A.1 V
B.5 V
C.10 V
D.20 V
B
）A.1 V
B.5 V
C.10 V
D.20 V
答案
B
解析
【分析】
首先要明确1节新干电池的电压是物理常识中的固定值，为1.5V；题目说明挂脖风扇内置电池电压是该值的3.5倍，只需通过乘法计算出内置电池的电压，再对比选项就能得出答案。
【解析】
1节新干电池的电压为1.5V，根据题意，挂脖风扇内置电池的电压U=1.5V×3.5=5.25V，对比选项，最接近5.25V的是5V，因此答案选B。
【答案】
B
【知识点】
电压常识、电压计算
【点评】
本题考查常见干电池的电压识记及简单的倍数运算，属于基础题，掌握干电池电压的常识即可快速解答。
【难度系数】
0.8
首先要明确1节新干电池的电压是物理常识中的固定值，为1.5V；题目说明挂脖风扇内置电池电压是该值的3.5倍，只需通过乘法计算出内置电池的电压，再对比选项就能得出答案。
【解析】
1节新干电池的电压为1.5V，根据题意，挂脖风扇内置电池的电压U=1.5V×3.5=5.25V，对比选项，最接近5.25V的是5V，因此答案选B。
【答案】
B
【知识点】
电压常识、电压计算
【点评】
本题考查常见干电池的电压识记及简单的倍数运算，属于基础题，掌握干电池电压的常识即可快速解答。
【难度系数】
0.8
6. 如图所示，闭合开关后，两盏灯均不亮，电压表示数为零。产生这一现象的原因可能是（
A.$L_1$短路
B.$L_1$断路
C.$L_2$短路
D.$L_2$断路
B
）A.$L_1$短路
B.$L_1$断路
C.$L_2$短路
D.$L_2$断路
答案
B
解析
【分析】首先明确电路结构：L₁与L₂串联，电压表并联在L₂两端。闭合开关后两灯均不亮，说明电路为断路故障（若为短路，至少一盏灯能工作）。接下来结合电压表示数为零的条件，分析各选项：需判断断路位置对电压表是否能接到电源两端的影响，进而确定故障原因。
【解析】
1. 分析电路：L₁、L₂串联，电压表测L₂两端电压。
2. 判断故障类型：两灯均不亮，说明电路无持续电流，为断路故障（短路时电路有电流，至少一盏灯发光）。
3. 逐一分析选项：
A. L₁短路：此时电路通路，L₂发光，电压表测L₂电压等于电源电压，不符合“两灯不亮、电压表示数为零”，排除；
B. L₁断路：整个电路断开，两灯都不工作；电压表左端无法连接到电源正极，因此电压表示数为零，符合题意；
C. L₂短路：电压表被短路，示数为零，但电路通路，L₁发光，不符合，排除；
D. L₂断路：电压表串联在电路中，相当于测电源电压，示数接近电源电压，不符合“电压表示数为零”，排除。
综上，答案为B。
【答案】B
【知识点】串联电路故障分析、电压表的使用
【点评】本题考查串联电路断路故障的判断，核心是结合电压表的示数变化分析断路位置，需明确断路时电压表能否与电源连通，是电路故障分析的基础题型。
【难度系数】0.5
【解析】
1. 分析电路：L₁、L₂串联，电压表测L₂两端电压。
2. 判断故障类型：两灯均不亮，说明电路无持续电流，为断路故障（短路时电路有电流，至少一盏灯发光）。
3. 逐一分析选项：
A. L₁短路：此时电路通路，L₂发光，电压表测L₂电压等于电源电压，不符合“两灯不亮、电压表示数为零”，排除；
B. L₁断路：整个电路断开，两灯都不工作；电压表左端无法连接到电源正极，因此电压表示数为零，符合题意；
C. L₂短路：电压表被短路，示数为零，但电路通路，L₁发光，不符合，排除；
D. L₂断路：电压表串联在电路中，相当于测电源电压，示数接近电源电压，不符合“电压表示数为零”，排除。
综上，答案为B。
【答案】B
【知识点】串联电路故障分析、电压表的使用
【点评】本题考查串联电路断路故障的判断，核心是结合电压表的示数变化分析断路位置，需明确断路时电压表能否与电源连通，是电路故障分析的基础题型。
【难度系数】0.5
7. 关于电流表和电压表的使用方法的比较，下列说法错误的是 （
A.使用前都要把指针调到零刻度线处
B.连接导线时都要让电流从“+”接线柱流进，从“-”接线柱流出
C.都要选择合适的量程
D.都可以不经过用电器直接连在电源两极
D
）A.使用前都要把指针调到零刻度线处
B.连接导线时都要让电流从“+”接线柱流进，从“-”接线柱流出
C.都要选择合适的量程
D.都可以不经过用电器直接连在电源两极
答案
D
解析
【分析】本题考查电流表和电压表的使用规则，需明确两者使用的异同点，逐一分析选项找出错误说法：电流表与电压表使用前都需调零、电流都要正进负出、都要选合适量程；但电流表不能直接接电源两极，电压表可以。
【解析】逐一分析各选项：
选项A：电流表和电压表使用前都需将指针调到零刻度线处，这是正确操作，故A不符合题意。
选项B：两者连接时，电流都要从“+”接线柱流入、“-”接线柱流出，否则指针反向偏转损坏电表，故B不符合题意。
选项C：都需根据被测电流或电压大小选合适量程，保证测量准确且不损坏电表，故C不符合题意。
选项D：电流表内阻极小，直接连电源两极会造成电源短路；电压表内阻极大，可直接连电源测电压。因此“都可以不经过用电器直接连在电源两极”的说法错误，故D符合题意。
【答案】D
【知识点】电流表、电压表的使用
【点评】本题为电学基础题，考查电流表与电压表使用规则的区分，需准确掌握两者使用的异同点，难度较低。
【难度系数】0.8
【解析】逐一分析各选项：
选项A：电流表和电压表使用前都需将指针调到零刻度线处，这是正确操作，故A不符合题意。
选项B：两者连接时，电流都要从“+”接线柱流入、“-”接线柱流出，否则指针反向偏转损坏电表，故B不符合题意。
选项C：都需根据被测电流或电压大小选合适量程，保证测量准确且不损坏电表，故C不符合题意。
选项D：电流表内阻极小，直接连电源两极会造成电源短路；电压表内阻极大，可直接连电源测电压。因此“都可以不经过用电器直接连在电源两极”的说法错误，故D符合题意。
【答案】D
【知识点】电流表、电压表的使用
【点评】本题为电学基础题，考查电流表与电压表使用规则的区分，需准确掌握两者使用的异同点，难度较低。
【难度系数】0.8

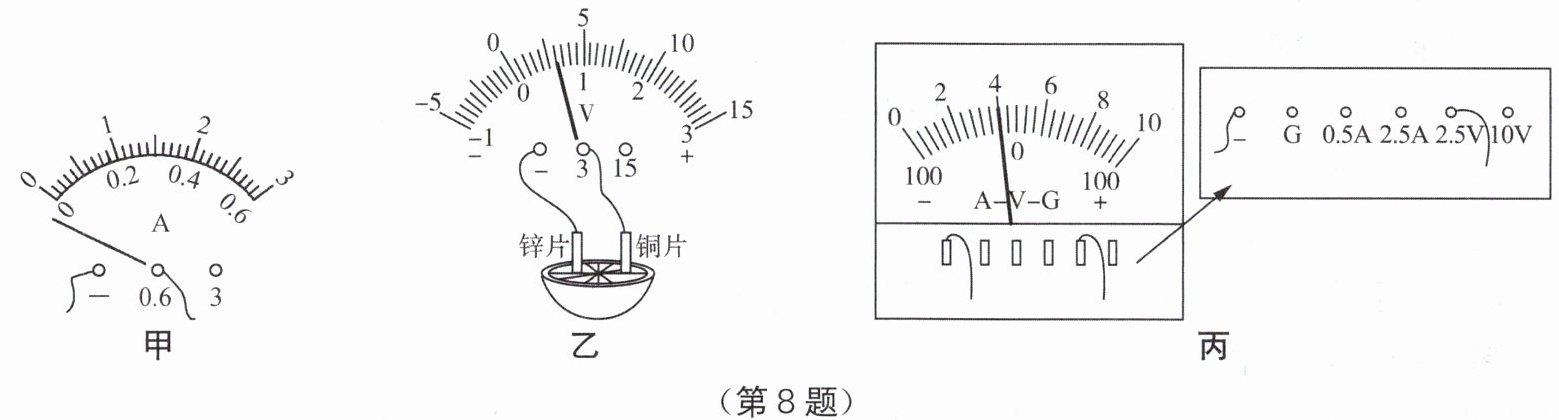

8. 请你根据自己掌握的实验操作技能，回答下列问题：
（1）在闭合开关前电流表指针如图甲所示，接下来的操作是
（2）林红同学把铜片、锌片插入脐橙中，制成一个水果电池。如图乙所示，用电压表测量该水果电池电压，示数是
（3）丙图为多用途“演示教学电表”的表盘及接线情况，此时所测的物理量是
（1）在闭合开关前电流表指针如图甲所示，接下来的操作是
调零
；选择图示接线柱接入电路中，此时该电流表的分度值是0.02
A。（2）林红同学把铜片、锌片插入脐橙中，制成一个水果电池。如图乙所示，用电压表测量该水果电池电压，示数是
0.6
V，该水果电池负极是锌片
（选填“锌片”或“铜片”）。（3）丙图为多用途“演示教学电表”的表盘及接线情况，此时所测的物理量是
电压
，量程是0～2.5 V
，示数为1 V
。答案
（1）调零 0.02 （2）0.6 锌片 （3）电压 0～2.5 V 1 V
解析
【分析】
本题考查电流表、电压表的使用与读数，需结合电表的量程、分度值，以及电表的接线规则逐一分析：
（1）闭合开关前电流表指针未对准零刻度线，需先调零；根据电流表所选量程确定分度值。
（2）根据电压表所选量程和指针位置读示数；结合电压表正负接线柱的连接判断水果电池的正负极。
（3）根据丙图接线柱选择确定测量的物理量和量程，再结合表盘刻度读数。
【解析】
（1）闭合开关前电流表指针未指在零刻度线，接下来应对电流表进行调零；图示电流表选择0~0.6A量程，该量程下每大格为0.2A，每大格分10小格，因此分度值为0.2A÷10=0.02A。
（2）图乙中电压表选0~3V量程，分度值0.1V，指针指向0.6V，故示数为0.6V；电压表正接线柱接铜片、负接线柱接锌片，根据“电流从正接线柱流入、负接线柱流出”，可知铜片是正极，锌片是负极。
（3）丙图接线柱接“2.5V”，因此测量的物理量是电压，量程为0～2.5V；该量程下指针指向1V位置，示数为1V。
【答案】
（1）调零；0.02 （2）0.6；锌片 （3）电压；0～2.5 V；1 V
【知识点】
电流表使用；电压表使用；电表读数
【点评】
本题为基础电表操作题，考查电流表、电压表的调零、量程判断、分度值计算及正负极判断，知识点基础，难度适中。
【难度系数】
0.7
本题考查电流表、电压表的使用与读数，需结合电表的量程、分度值，以及电表的接线规则逐一分析：
（1）闭合开关前电流表指针未对准零刻度线，需先调零；根据电流表所选量程确定分度值。
（2）根据电压表所选量程和指针位置读示数；结合电压表正负接线柱的连接判断水果电池的正负极。
（3）根据丙图接线柱选择确定测量的物理量和量程，再结合表盘刻度读数。
【解析】
（1）闭合开关前电流表指针未指在零刻度线，接下来应对电流表进行调零；图示电流表选择0~0.6A量程，该量程下每大格为0.2A，每大格分10小格，因此分度值为0.2A÷10=0.02A。
（2）图乙中电压表选0~3V量程，分度值0.1V，指针指向0.6V，故示数为0.6V；电压表正接线柱接铜片、负接线柱接锌片，根据“电流从正接线柱流入、负接线柱流出”，可知铜片是正极，锌片是负极。
（3）丙图接线柱接“2.5V”，因此测量的物理量是电压，量程为0～2.5V；该量程下指针指向1V位置，示数为1V。
【答案】
（1）调零；0.02 （2）0.6；锌片 （3）电压；0～2.5 V；1 V
【知识点】
电流表使用；电压表使用；电表读数
【点评】
本题为基础电表操作题，考查电流表、电压表的调零、量程判断、分度值计算及正负极判断，知识点基础，难度适中。
【难度系数】
0.7

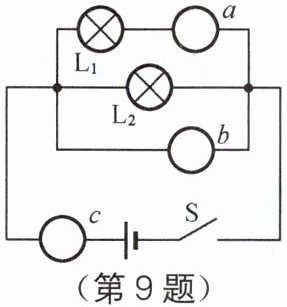

9. 在如图所示的“〇”内填电流表或电压表的符号，并标明电表的正、负接线柱。
(第9题)
(第9题)答案
如图所示
解析
【分析】
要解决此题，需明确电流表和电压表的使用规则：电流表应串联在电路中，相当于导线，用于测量电路电流，电流需“正进负出”；电压表应并联在被测电路两端，相当于开路，用于测量电压，电流也需“正进负出”。观察电路结构，L₁与L₂并联，干路、与L₁串联的支路需电流表，与L₂并联的支路需电压表，再结合电流方向确定正负接线柱。
【解析】
1. 电表a：与L₁串联，根据电流表串联的规则，a应为电流表；电流从L₁流入a的左侧，从右侧流出，故a的左接线柱为正，右接线柱为负。
2. 电表b：与L₂并联，根据电压表并联的规则，b应为电压表；电流从L₂左端流入b的左侧，右端流出，故b的左接线柱为正，右接线柱为负。
3. 电表c：位于干路，串联在整个电路中，应为电流表；电源正极流出的电流流入c的右侧，从左侧流出，故c的右接线柱为正，左接线柱为负。
【答案】
如图所示
【知识点】
电流表使用；电压表使用；并联电路
【点评】
本题考查电流表和电压表的正确使用方法，核心是区分电表的连接方式（串联/并联）和正负接线柱的接法，属于电学基础题型，牢记电表使用规则即可解答。
【难度系数】
0.7
要解决此题，需明确电流表和电压表的使用规则：电流表应串联在电路中，相当于导线，用于测量电路电流，电流需“正进负出”；电压表应并联在被测电路两端，相当于开路，用于测量电压，电流也需“正进负出”。观察电路结构，L₁与L₂并联，干路、与L₁串联的支路需电流表，与L₂并联的支路需电压表，再结合电流方向确定正负接线柱。
【解析】
1. 电表a：与L₁串联，根据电流表串联的规则，a应为电流表；电流从L₁流入a的左侧，从右侧流出，故a的左接线柱为正，右接线柱为负。
2. 电表b：与L₂并联，根据电压表并联的规则，b应为电压表；电流从L₂左端流入b的左侧，右端流出，故b的左接线柱为正，右接线柱为负。
3. 电表c：位于干路，串联在整个电路中，应为电流表；电源正极流出的电流流入c的右侧，从左侧流出，故c的右接线柱为正，左接线柱为负。
【答案】
如图所示
【知识点】
电流表使用；电压表使用；并联电路
【点评】
本题考查电流表和电压表的正确使用方法，核心是区分电表的连接方式（串联/并联）和正负接线柱的接法，属于电学基础题型，牢记电表使用规则即可解答。
【难度系数】
0.7
