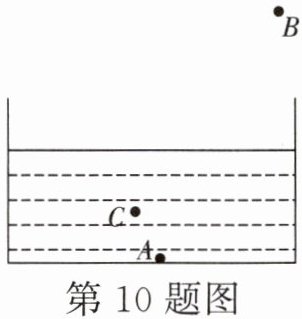

10.如图，装有水的烧杯底部有一枚硬币A，眼睛在B处看到硬币在C处。画出人眼看到硬币的光路图。

10.如图所示

【分析】
要画出人眼看到硬币的光路图，需利用光的折射规律：人看到水中的硬币，是硬币反射的光经水面折射后进入人眼，人眼逆着折射光线看到的是硬币的虚像。因此，连接人眼B和虚像C，与水面的交点即为入射点O；再连接硬币A与O得到入射光线，连接O与B得到折射光线，同时画出法线辅助理解。
【解析】
1. 确定入射点：连接B、C两点，该连线与水面的交点即为光的入射点O；
2. 画入射光线：从硬币A出发，连接A与O，箭头方向指向O（表示光从A射向水面）；
3. 画折射光线：从入射点O出发，连接O与B，箭头方向指向B（表示光经水面折射后进入人眼）；
4. 过O点作垂直于水面的虚线（法线），完成光路图。
【答案】
如图所示
【知识点】
光的折射、光路图绘制
【点评】
本题考查光的折射规律的应用，核心是理解水中物体的虚像由折射光线的反向延长线形成，需准确确定入射点和光线方向，是光学作图的基础题型。
【难度系数】
0.6

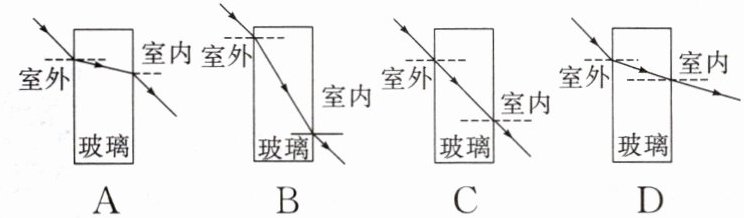

11.能正确表示光从室外透过窗户玻璃进入室内传播的光路图是（）

11.A

【分析】
要判断光从室外透过玻璃进入室内的正确光路，需明确光的两次折射规律：光从空气斜射入玻璃时，折射角小于入射角，折射光线靠近法线；光从玻璃斜射入空气时，折射角大于入射角，折射光线远离法线，且因玻璃两表面平行，最终出射光线与入射光线平行。据此逐一分析选项即可。
【解析】
光从室外（空气）斜射入玻璃时，第一次折射：折射光线向法线偏折，折射角小于入射角；光从玻璃斜射入室内（空气）时，第二次折射：折射光线远离法线，折射角大于入射角，且出射光线与入射光线平行。
选项A：符合两次折射的规律，出射光线与入射光线平行，正确；
选项B：第一次折射光线未偏折，不符合光的折射定律，错误；
选项C：光线沿直线传播，未发生两次折射，错误；
选项D：第二次折射的折射角小于第一次的入射角，不符合折射规律，错误。
【答案】
A
【知识点】
光的折射规律、光的折射现象
【点评】
本题考查光的折射规律在实际场景中的应用，核心是掌握光斜射入不同介质时的折射特点，以及平行界面下出射光线与入射光线平行的规律，属于基础光学题。
【难度系数】
0.6

12.有一圆柱形敞口容器,从其左侧某一高度斜射一束激光,在容器底部产生一个光斑O,如图所示,下列操作使光斑向左移动的是 ()

A.保持水面高度不变使激光笔向右平移
B.保持激光射入角度不变使水面上升
C.保持激光射入角度不变使水面下降
D.保持水面高度和入射点不变使激光入射角增大

12.B

【分析】要判断光斑是否向左移动，需结合光的折射规律分析各操作对入射点位置、折射光线方向的影响：光从空气斜射入水中时，折射角小于入射角，且折射角随入射角的变化而变化。逐个分析选项：
1. 选项A：水面高度不变，激光笔右移，入射点向右移动，折射光线也随之右偏，光斑会向右移动，不符合要求；
2. 选项B：激光射入角度不变，水面上升，入射点向左侧移动，由于入射角不变，折射角也不变，折射光线方向不变，因此容器底部的光斑向左移动，符合要求；
3. 选项C：激光射入角度不变，水面下降，入射点向右侧移动，折射光线方向不变，光斑会向右移动，不符合要求；
4. 选项D：入射角增大，折射角也增大，折射光线远离法线，光斑会向右移动，不符合要求。
【解析】根据光的折射规律，逐一分析各选项：
A选项：保持水面高度不变，激光笔向右平移，入射点向右侧移动，折射光线同步右偏，光斑向右移动，A错误；
B选项：保持激光射入角度不变，水面上升，入射点向左侧移动，因入射角不变，折射角不变，折射光线方向不变，容器底部的光斑向左移动，B正确；
C选项：保持激光射入角度不变，水面下降，入射点向右侧移动，折射光线方向不变，光斑向右移动，C错误；
D选项：保持水面高度和入射点不变，激光入射角增大，折射角随之增大，折射光线远离法线，光斑向右移动，D错误。
【答案】B
【知识点】光的折射规律
【点评】本题考查光的折射规律的实际应用，需明确水面变化时入射点的移动规律，以及入射角、折射角变化对光斑位置的影响，属于基础光学应用题。
【难度系数】0.5

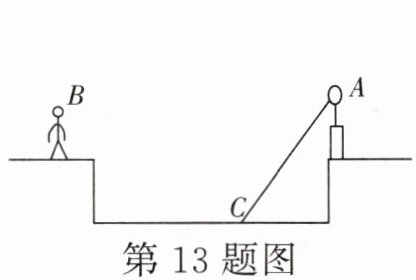

13.一盏探照灯的灯光射向水池，如图所示，在没有水的池底C处形成一个光斑。在逐步注水的过程中，B处的人看到池底的光斑会
（）

A.在原地不动
B.先向左移再向右移
C.向左移动
D.向右移动

13.D

【分析】
要解决这个问题，需结合光的折射规律分析注水时光线的变化：当逐步向水池注水时，探照灯发出的光从空气斜射入水中会发生折射，折射角小于入射角；随着水面升高，光线的入射点会向右移动，折射光线也会随之偏折；B处的人看到池底的光斑，是逆着折射光线形成的虚像，需据此判断虚像的位置变化。
【解析】
当向水池中逐步注水时，探照灯发出的光线从空气斜射入水中，根据光的折射规律，折射角小于入射角，折射光线向法线偏折。注水过程中，水面逐渐上升，光线的入射点会逐渐向右移动，对应的折射光线也会向右偏折。B处的人看到池底的光斑，是折射光线进入人眼后，人眼逆着折射光线的方向形成的虚像，因此看到的光斑位置会向右移动。
【答案】
D
【知识点】
光的折射现象；光的折射规律
【点评】
本题结合实际场景考查光的折射规律的应用，关键是理解注水过程中入射点、折射光线的变化，以及人眼看到虚像的原理，属于基础应用类题目。
【难度系数】
0.5

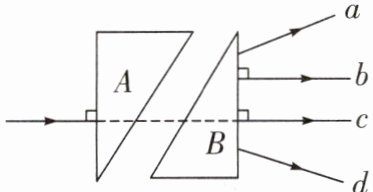

14.如图所示,两块完全相同的直角三角形玻璃砖A和B放置在同一水平面内,斜边平行且相距一定距离。一条光线从空气中垂直于玻璃砖A的直角边射入,从玻璃砖B的直角边射出,射出后的位置和方向可能是图中的（）

A.光线a
B.光线b
C.光线c
D.光线d

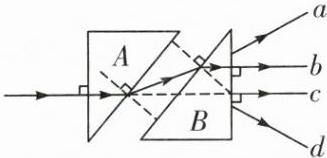

14.B 【解析】如图所示，光线垂直于界面入射时，光的传播方向不变；光从玻璃砖A中斜射入空气中时，折射角大于入射角，故从玻璃砖A射出的折射光线会向上偏转；光从空气中斜射入玻璃砖B中时，折射角小于入射角，此时的折射角等于从A中射出时的入射角，故折射光线与进入玻璃砖A时的入射光线平行。

【分析】
要解决这道题，需分阶段分析光线的传播过程：1. 光线垂直入射玻璃砖A的直角边，根据光的折射规律，垂直入射时光的传播方向不变；2. 光线从玻璃砖A的斜边斜射入空气，光从玻璃（光密介质）斜射入空气（光疏介质），折射角大于入射角，折射光线向上偏转；3. 光线从空气斜射入玻璃砖B的斜边，光从空气（光疏介质）斜射入玻璃（光密介质），折射角小于入射角，由于A、B是完全相同的直角三角形玻璃砖，斜边平行，最终射出玻璃砖B的直角边时，折射光线与最初的入射光线平行，对应图中的光线b。
【解析】
光线垂直于玻璃砖A的直角边射入，此时光的传播方向不改变；当光线从玻璃砖A的斜边斜射入空气中时，根据光的折射规律，光从玻璃斜射入空气时，折射角大于入射角，因此折射光线向上偏转；随后光线从空气斜射入玻璃砖B的斜边，光从空气斜射入玻璃时，折射角小于入射角，又因为A、B是完全相同的玻璃砖，斜边平行，所以最终射出玻璃砖B的直角边时，折射光线与入射光线平行，即对应图中的光线b。
【答案】
B
【知识点】
光的折射规律
【点评】
本题考查光的折射规律的应用，需分阶段分析光线经过两个玻璃砖的折射过程，重点掌握垂直入射和斜射的折射特点，难度适中。
【难度系数】
0.6

15.[学科素养·科学探究]在“初识光的折射现象”和“探究光的折射特点”实验中：

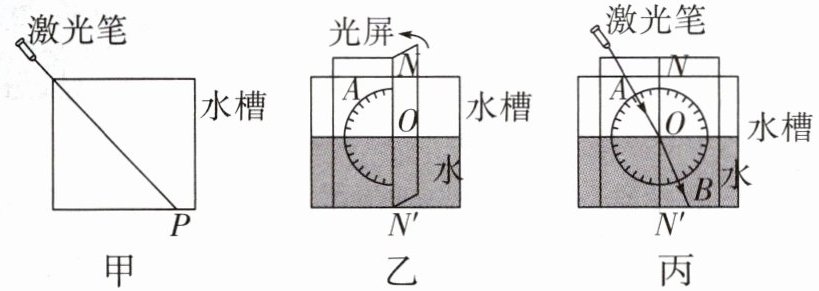

(1)如图甲,小明将一束激光射至P点,形成一个光斑,向水槽内慢慢注水,水槽底部光斑的位置将（选填“向左移动”“向右移动”或“不动”）,这说明光从空气斜射入水中时,传播方向（选填“会”或“不会”）发生偏折。实验中光在空气中的传播路径并不清晰,为解决此问题,他在水面上方喷了一些。
(2)如图乙,小明继续探究“光从空气射入水中时的折射特点”,他使用可折转的光屏,是为了研究折射光线、入射光线和法线是否;如图丙,他将光沿着AO方向射向水面上的O点,光在水中沿着OB方向射出,调整激光笔使入射光线逐步偏向法线,折射光线也逐步偏向法线,说明光从空气斜射入水中时,入射角减小,折射角随之（选填“增大”“减小”或“不变”）。当光沿着NO方向射入时会沿ON'方向射出,此时折射角为度。

15.(1)向左移动 会 烟雾(或水雾,合理即可)
(2)在同一平面内 减小 0

【分析】
本题围绕光的折射实验展开，解题思路如下：
(1) 向水槽注水时，光从空气斜射入水中会发生折射，结合折射规律判断光斑移动方向；光的传播路径不清晰时，可借助烟雾等小颗粒的反射显现路径；
(2) 可折转光屏用于验证三线是否共面；根据折射规律，入射角变化时折射角同步变化，垂直入射时折射角为0度。
【解析】
(1) 向水槽内注水后，光从空气斜射入水中发生折射，折射角小于入射角，因此水槽底部光斑向左移动，说明光从空气斜射入水中时传播方向会偏折；在水面上方喷烟雾（或水雾），利用烟雾颗粒对光的反射，能清晰显示光在空气中的传播路径。
(2) 使用可折转的光屏，将光屏折转后无法观察到折射光线，目的是研究折射光线、入射光线和法线是否在同一平面内；入射光线偏向法线时，入射角减小，折射光线也偏向法线，说明折射角随之减小；当光沿NO方向（垂直界面）射入时，光线沿法线传播，此时折射角为0度。
【答案】
(1)向左移动；会；烟雾(或水雾，合理即可)
(2)在同一平面内；减小；0
【知识点】
光的折射现象；光的折射规律
【点评】
本题是光的折射基础实验题，考查学生对折射规律的理解及实验设计目的的掌握，属于光学核心基础知识点，难度适中。
【难度系数】
0.6
