7.小明在做光学实验时,将一个物体AB放在竖直放置的平面镜前,如图所示,请在图中画出物体AB在平面镜中所成的像$A'B'$。

(第7题图)

7.

【分析】本题要求画出物体AB在平面镜中的像，需利用平面镜成像“像与物体关于平面镜对称”的核心特点。解题时，先确定物体两端点A、B关于平面镜的对称点，再连接对称点得到像，同时注意平面镜成虚像，需用虚线表示。
【解析】根据平面镜成像规律，作图步骤如下：
1. 分别过点A、B作平面镜的垂线（辅助线用虚线，标注直角符号）；
2. 在平面镜另一侧，截取与A、B到平面镜距离相等的线段，得到A的像点A'、B的像点B'；
3. 用虚线连接A'和B'，线段A'B'即为物体AB在平面镜中所成的虚像。
【答案】与AB关于平面镜对称的虚线线段A'B'（对应参考答案的成像图）
【知识点】平面镜成像作图，平面镜成像特点
【点评】本题是平面镜成像的基础作图题，核心是利用像与物的对称关系，需注意虚像用虚线的作图规范，难度适中。
【难度系数】0.6

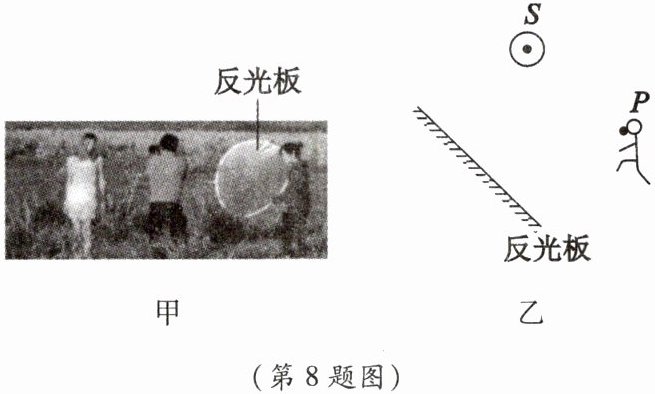

8. 反光板是摄影中常用的道具，如图甲所示，它可以将光源发出的光线反射到被拍摄人物上，增加亮度，从而使拍摄的人物更加明亮清晰。请在图乙中画出一束从太阳上S点发出的光，经反光板反射至人脸上的P点的光路图。

（第8题图）

8.

【分析】要画出从S点发出经反光板反射到P点的光路，需利用平面镜成像的特点：像与物关于镜面对称。首先确定S在反光板中的像S'，连接S'与P，与反光板的交点即为光线的入射点；再分别连接S与入射点、入射点与P，最后标注光线的传播方向，即可得到所需光路。
【解析】1. 根据平面镜成像规律，作S点关于反光板的对称点S'；2. 连接S'和P，线段S'P与反光板的交点为入射点O；3. 连接S和O，得到入射光线，连接O和P，得到反射光线；4. 在入射光线（S→O）和反射光线（O→P）上标注箭头，标明光的传播方向。
【答案】
【知识点】光的反射、平面镜成像
【点评】本题考查光的反射光路的绘制，利用平面镜成像法确定入射点是解题关键，属于光学基础作图题，需掌握相关规律。
【难度系数】0.6

9. 如图所示,司机在倒车时通过后视镜能看到右后方的行人A,P点是司机的眼睛,请你画出司机看到A点的光路图。

（第9题图）

9.

【分析】要画出司机通过后视镜看到A点的光路，需依据光的反射定律和平面镜成像原理。首先，后视镜相当于平面镜，根据平面镜成像“像与物关于镜面对称”的特点，先确定A点在镜中的像A'；接着，连接眼睛P和像A'，这条线与镜面的交点就是光线的入射点O；最后，连接A与O得到入射光线（箭头从A指向O），连接O与P得到反射光线（箭头从O指向P），这样就构成了完整的光路，利用了光路可逆性，符合光的反射规律。
【解析】1. 作点A关于后视镜（平面镜）的对称点A'；2. 连接P、A'，与镜面交于点O；3. 沿AO方向画入射光线（箭头指向O），沿OP方向画反射光线（箭头指向P），完成光路图。
【答案】
【知识点】光的反射、平面镜成像
【点评】本题考查光学作图，核心是利用平面镜成像确定反射点，结合光的反射规律完成光路，需掌握平面镜成像的对称性和光的反射定律，属于中等难度的光学作图题。
【难度系数】0.5

10.如图所示,请利用平面镜成像的规律确定光源S的位置,并完成光路图。

10.

【分析】要确定光源S的位置，需利用平面镜成像的规律：反射光线的反向延长线会聚形成虚像，且像与物关于镜面对称。解题思路为：①先将两条反射光线反向延长，找到它们的交点，即光源的像点S'；②根据像与物关于镜面对称，由S'作出光源S；③连接S与两个反射点，画出对应的入射光线，完成光路图。
【解析】步骤1：把图中的两条反射光线分别向镜面另一侧反向延长，两条延长线的交点就是光源S在平面镜中的像S'；步骤2：过S'作平面镜的垂线，在垂线上取一点S，使S到平面镜的距离等于S'到平面镜的距离，S即为光源；步骤3：分别连接S与两条反射光线在镜面上的入射点，画出入射光线，入射光线的箭头方向指向镜面，与反射光线的箭头方向对应，完成光路图。
【答案】
【知识点】平面镜成像规律、光路作图
【点评】本题是平面镜成像规律的基础应用，考查利用成像特点确定光源位置并完成光路，需掌握反射光线与像点的关系，以及物像对称的作图方法，属于常规作图题。
【难度系数】0.6

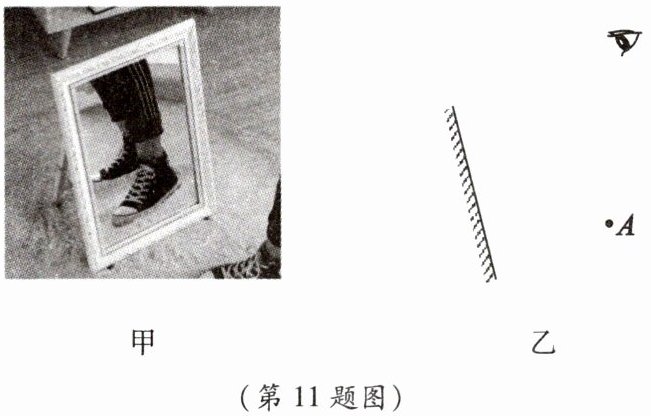

11.小明去商场买鞋,选到一双心仪的鞋子,试穿时在平面镜中看到了鞋子的像,如图甲所示。图乙中,A为鞋上的一点,请在图乙中作出小明通过平面镜看到A点的光路图(眼睛的位置在图乙中已画出)。

(第11题图)

11.

【分析】要作出小明通过平面镜看到A点的光路，需结合平面镜成像特点与光的反射规律：先根据像与物关于镜面对称确定A的像点，再利用反射光线反向延长线过像点找到入射点，最终画出入射光线和反射光线。
【解析】作图步骤：
1. 根据平面镜成像规律，作A点关于平面镜的对称点A'，即A在平面镜中的像；
2. 连接眼睛与A'，该直线与平面镜的交点为光线的入射点O；
3. 连接A与O，得到入射光线，箭头方向从A指向O；
4. 连接O与眼睛，得到反射光线，箭头方向从O指向眼睛，完成光路图。
【答案】
【知识点】平面镜成像、光的反射
【点评】本题考查平面镜成像光路的作图，需掌握平面镜成像“像物关于镜面对称”的特点，以及光的反射中反射光线与像的关联，属于基础作图题，难度适中。
【难度系数】0.5

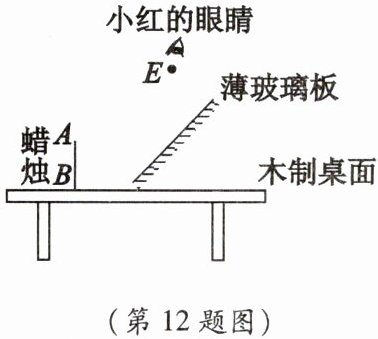

12. 小红在做“验证平面镜所成像的大小与物的大小相等”实验时把薄玻璃板按如图所示的方式倾斜放置。
①在图中画出蜡烛AB通过薄玻璃板反射所成的像$A'B'$；
②小红在E点看到$A'$时，从A点发出的一条光线经薄玻璃板反射后刚好经过E点，画出这条入射光线及其反射光线。

（第12题图）

12.

【分析】
解决本题需结合平面镜成像特点和光的反射规律：①画像时，依据“像与物关于平面镜对称”，分别作出蜡烛A、B关于薄玻璃板的对称点，连接得到像；②画反射光线时，利用“反射光线的反向延长线经过像点”，连接像点A'与E确定入射点，再连接A与入射点（入射光线）、入射点与E（反射光线），注意光线箭头方向。
【解析】
①作像：分别过A、B两点作薄玻璃板的垂线，在玻璃板另一侧的垂线上，截取与A、B到玻璃板距离相等的点，得到A的像A'、B的像B'，连接A'B'，即为蜡烛AB的像。
②作光线：连接像点A'与E，与薄玻璃板交于入射点O；连接A与O，箭头指向O（入射光线）；连接O与E，箭头指向E（反射光线），完成作图。
【答案】

【知识点】
平面镜成像特点、光的反射作图
【点评】
本题考查平面镜成像的基础作图，核心是利用像物对称性和光的反射规律，需掌握作图规范，属于光学基础题型。
【难度系数】
0.6
