2. 小明在医院看到一种输液报警器(如图甲),当管内药液流完时,电铃发声。报警器内部有一可变电阻,当输液管内有液体时,电阻大,无液体时,电阻小。电路如图乙所示,则当闭合开关报警器工作时,下列分析正确的是(
A.输完药液时,电流表示数变小
B.输完药液时,电压表示数变小
C.输完药液时,电铃响的原因是其两端电压变大,电铃正常工作
D.未输完药液时,电铃不响是因为没有电流通过
C
)。A.输完药液时,电流表示数变小
B.输完药液时,电压表示数变小
C.输完药液时,电铃响的原因是其两端电压变大,电铃正常工作
D.未输完药液时,电铃不响是因为没有电流通过
答案
2.C
解析
【分析】
首先明确电路结构：可变电阻与电铃串联，电流表测量串联电路的电流，电压表测量电铃两端的电压。根据题意，输液管内有液体时可变电阻大，无液体时可变电阻小，结合串联电路的特点和欧姆定律分析各选项。
【解析】
电路中可变电阻与电铃串联，电流表测电路电流，电压表测电铃两端电压。
当输完药液时，可变电阻阻值变小，电路总电阻变小，电源电压不变，根据欧姆定律$I=\frac{U}{R_{总}}$，电路电流变大，电流表示数变大，故A错误；
电铃的电阻不变，电流变大，根据$U=IR$，电铃两端电压变大，电压表示数变大，故B错误；
输完药液时，电铃两端电压变大，达到电铃正常工作的电压，所以电铃发声，故C正确；
未输完药液时，可变电阻大，电路电流小，电铃两端电压小，电铃不响是因为两端电压小、电流小，并非没有电流通过，故D错误。
【答案】
C
【知识点】
串联电路特点、欧姆定律应用、电路动态分析
【点评】
本题结合输液报警器的实际场景，考查串联电路规律与欧姆定律的应用，需理解用电器工作条件，结合电路变化分析电表示数和用电器工作状态，难度适中。
【难度系数】
0.5
首先明确电路结构：可变电阻与电铃串联，电流表测量串联电路的电流，电压表测量电铃两端的电压。根据题意，输液管内有液体时可变电阻大，无液体时可变电阻小，结合串联电路的特点和欧姆定律分析各选项。
【解析】
电路中可变电阻与电铃串联，电流表测电路电流，电压表测电铃两端电压。
当输完药液时，可变电阻阻值变小，电路总电阻变小，电源电压不变，根据欧姆定律$I=\frac{U}{R_{总}}$，电路电流变大，电流表示数变大，故A错误；
电铃的电阻不变，电流变大，根据$U=IR$，电铃两端电压变大，电压表示数变大，故B错误；
输完药液时，电铃两端电压变大，达到电铃正常工作的电压，所以电铃发声，故C正确；
未输完药液时，可变电阻大，电路电流小，电铃两端电压小，电铃不响是因为两端电压小、电流小，并非没有电流通过，故D错误。
【答案】
C
【知识点】
串联电路特点、欧姆定律应用、电路动态分析
【点评】
本题结合输液报警器的实际场景，考查串联电路规律与欧姆定律的应用，需理解用电器工作条件，结合电路变化分析电表示数和用电器工作状态，难度适中。
【难度系数】
0.5
3. 将光敏电阻$ R $、定值电阻$ R_0 $、电流表、电压表、开关和电源连接成如图所示电路，光敏电阻的阻值随光照强度的增大而减小。闭合开关，逐渐增大光敏电阻的光照强度，下列判断正确的是（
A.电流表和电压表示数均变小
B.电流表示数变大，电压表示数变小
C.电压表与电流表的示数之比变小
D.电流表和电压表示数均变大
D
）。A.电流表和电压表示数均变小
B.电流表示数变大，电压表示数变小
C.电压表与电流表的示数之比变小
D.电流表和电压表示数均变大
答案
3.D
解析
【分析】
首先明确电路结构：光敏电阻$ R $与定值电阻$ R_0 $串联，电流表测电路总电流，电压表测定值电阻$ R_0 $两端的电压。解题时，先根据光敏电阻的特性判断其阻值变化，再结合串联电路的电阻规律、欧姆定律分析电流和电压的变化，进而判断选项正误。
【解析】
由电路图可知，$ R $与$ R_0 $串联，电流表测电路电流，电压表测$ R_0 $两端电压。
当逐渐增大光敏电阻的光照强度时，光敏电阻$ R $的阻值减小，电路总电阻$ R_{总}=R+R_0 $减小。
电源电压$ U $不变，根据欧姆定律$ I=\frac{U}{R_{总}} $，电路中的电流$ I $变大，即电流表示数变大；
定值电阻$ R_0 $阻值不变，由$ U_0=IR_0 $可知，电流$ I $变大，$ R_0 $不变，则$ R_0 $两端的电压$ U_0 $变大，即电压表示数变大。
综上，电流表和电压表示数均变大，对应选项$ D $。
【答案】
D
【知识点】
串联电路特点、欧姆定律、光敏电阻特性
【点评】
本题考查串联电路规律和欧姆定律的应用，关键是明确电路连接方式与光敏电阻阻值随光照的变化规律，属于基础应用类题目，难度适中。
【难度系数】
0.5
首先明确电路结构：光敏电阻$ R $与定值电阻$ R_0 $串联，电流表测电路总电流，电压表测定值电阻$ R_0 $两端的电压。解题时，先根据光敏电阻的特性判断其阻值变化，再结合串联电路的电阻规律、欧姆定律分析电流和电压的变化，进而判断选项正误。
【解析】
由电路图可知，$ R $与$ R_0 $串联，电流表测电路电流，电压表测$ R_0 $两端电压。
当逐渐增大光敏电阻的光照强度时，光敏电阻$ R $的阻值减小，电路总电阻$ R_{总}=R+R_0 $减小。
电源电压$ U $不变，根据欧姆定律$ I=\frac{U}{R_{总}} $，电路中的电流$ I $变大，即电流表示数变大；
定值电阻$ R_0 $阻值不变，由$ U_0=IR_0 $可知，电流$ I $变大，$ R_0 $不变，则$ R_0 $两端的电压$ U_0 $变大，即电压表示数变大。
综上，电流表和电压表示数均变大，对应选项$ D $。
【答案】
D
【知识点】
串联电路特点、欧姆定律、光敏电阻特性
【点评】
本题考查串联电路规律和欧姆定律的应用，关键是明确电路连接方式与光敏电阻阻值随光照的变化规律，属于基础应用类题目，难度适中。
【难度系数】
0.5

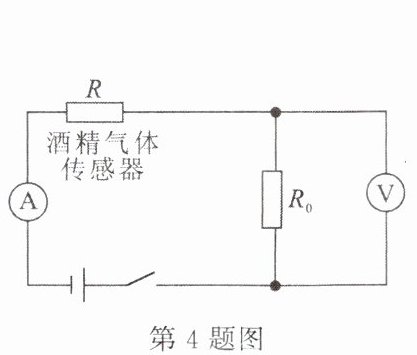

4.酒精浓度检测仪的简化电路如图所示，图中$R_0$为定值电阻，$R$为酒精气体传感器，$R$的电阻值随酒精气体浓度的增大而减小。驾驶员对着酒精气体传感器呼出的气体中酒精浓度越大，那么（
A.电流表示数越大，电压表示数越小
B.电流表示数越小，电压表示数越大
C.电流表和电压表示数均越小
D.电流表和电压表示数均越大
D
）。A.电流表示数越大，电压表示数越小
B.电流表示数越小，电压表示数越大
C.电流表和电压表示数均越小
D.电流表和电压表示数均越大
答案
4.D
解析
【分析】首先明确电路结构：定值电阻$R_0$与酒精气体传感器$R$串联，电流表测串联电路的总电流，电压表测定值电阻$R_0$两端的电压。当驾驶员呼出气体中酒精浓度越大时，酒精气体传感器$R$的电阻越小，根据串联电路总电阻的规律可知总电阻变化；结合电源电压不变，利用欧姆定律分析电流变化，再通过定值电阻的电压规律分析电压表示数变化，即可判断选项。
【解析】电路中$R$与$R_0$串联，电流表测电路电流，电压表测$R_0$两端电压。当酒精浓度增大时，$R$的电阻减小，电路总电阻$R_{总}=R+R_0$减小；电源电压$U$不变，根据欧姆定律$I=\frac{U}{R_{总}}$，电路中的电流$I$变大，即电流表示数变大；定值电阻$R_0$阻值不变，由$U_0=IR_0$可知，$R_0$两端的电压$U_0$变大，即电压表示数变大。因此电流表和电压表示数均越大，对应选项$D$。
【答案】D
【知识点】欧姆定律、串联电路特点、动态电路分析
【点评】本题为电路动态分析基础题，核心是利用欧姆定律结合串联电路的电阻、电压规律分析电表示数变化，考查学生对电路规律的应用能力。
【难度系数】0.6
【解析】电路中$R$与$R_0$串联，电流表测电路电流，电压表测$R_0$两端电压。当酒精浓度增大时，$R$的电阻减小，电路总电阻$R_{总}=R+R_0$减小；电源电压$U$不变，根据欧姆定律$I=\frac{U}{R_{总}}$，电路中的电流$I$变大，即电流表示数变大；定值电阻$R_0$阻值不变，由$U_0=IR_0$可知，$R_0$两端的电压$U_0$变大，即电压表示数变大。因此电流表和电压表示数均越大，对应选项$D$。
【答案】D
【知识点】欧姆定律、串联电路特点、动态电路分析
【点评】本题为电路动态分析基础题，核心是利用欧姆定律结合串联电路的电阻、电压规律分析电表示数变化，考查学生对电路规律的应用能力。
【难度系数】0.6
5.如图,甲、乙两电路中的电源电压相同,两个灯泡均正常发光且规格相同,两个电路中的滑动变阻器的滑片均位于中点。闭合开关,两个灯泡均正常发光,将两个电路中的滑动变阻器的滑片从中点向右滑动的过程中,下列关于两个灯泡亮度情况描述正确的是(
A.$\mathrm{L}_1$ 逐渐变亮
B.$\mathrm{L}_2$ 逐渐变暗
C.$\mathrm{L}_1$ 始终比 $\mathrm{L}_2$ 亮
D.$\mathrm{L}_2$ 始终比 $\mathrm{L}_1$ 亮
D
)。A.$\mathrm{L}_1$ 逐渐变亮
B.$\mathrm{L}_2$ 逐渐变暗
C.$\mathrm{L}_1$ 始终比 $\mathrm{L}_2$ 亮
D.$\mathrm{L}_2$ 始终比 $\mathrm{L}_1$ 亮
答案
5.D
解析
【分析】
首先明确甲、乙两电路的连接方式：甲电路中，灯泡L₁与滑动变阻器串联；乙电路中，灯泡L₂与滑动变阻器并联。两电源电压相同，灯泡规格相同，滑片在中点时两灯正常发光。当滑片向右滑动时，需分析两灯的电压、电流变化，进而判断亮度变化：
1. 对甲电路：滑动变阻器滑片右移，接入电路的电阻变大，总电阻变大，电源电压不变，根据欧姆定律，电路电流变小；灯泡L₁的电阻不变，由P=I²R可知，L₁的实际功率变小，亮度变暗。
2. 对乙电路：并联电路各支路电压等于电源电压，所以L₂两端电压始终等于电源电压，灯泡电阻不变，由P=U²/R可知，L₂的实际功率不变，亮度不变。
初始时两灯正常发光，亮度相同；滑片移动后，L₁变暗，L₂亮度不变，因此L₂始终比L₁亮。
【解析】
甲电路为L₁与滑动变阻器串联，乙电路为L₂与滑动变阻器并联。
滑片向右滑动时，甲中滑动变阻器接入电阻增大，总电流$I=\frac{U}{R_1+R_{\mathrm{滑}}}$减小，L₁的功率$P_1=I^2R_1$减小，故L₁逐渐变暗，A错误。
乙中L₂两端电压等于电源电压，始终不变，L₂的功率$P_2=\frac{U^2}{R_2}$不变，亮度不变，故B错误。
初始时两灯正常发光，亮度相同；滑片移动后，L₁变暗，L₂亮度不变，因此L₂比L₁亮，C错误，D正确。
【答案】
D
【知识点】
串联电路特点、并联电路特点、电功率计算
【点评】
本题考查串并联电路的特点及电功率的应用，关键是明确两电路的连接方式，分析滑片移动时各支路的电压、电流变化，进而判断灯泡亮度变化，需注意并联电路中各支路电压等于电源电压这一核心特点。
【难度系数】
0.5
首先明确甲、乙两电路的连接方式：甲电路中，灯泡L₁与滑动变阻器串联；乙电路中，灯泡L₂与滑动变阻器并联。两电源电压相同，灯泡规格相同，滑片在中点时两灯正常发光。当滑片向右滑动时，需分析两灯的电压、电流变化，进而判断亮度变化：
1. 对甲电路：滑动变阻器滑片右移，接入电路的电阻变大，总电阻变大，电源电压不变，根据欧姆定律，电路电流变小；灯泡L₁的电阻不变，由P=I²R可知，L₁的实际功率变小，亮度变暗。
2. 对乙电路：并联电路各支路电压等于电源电压，所以L₂两端电压始终等于电源电压，灯泡电阻不变，由P=U²/R可知，L₂的实际功率不变，亮度不变。
初始时两灯正常发光，亮度相同；滑片移动后，L₁变暗，L₂亮度不变，因此L₂始终比L₁亮。
【解析】
甲电路为L₁与滑动变阻器串联，乙电路为L₂与滑动变阻器并联。
滑片向右滑动时，甲中滑动变阻器接入电阻增大，总电流$I=\frac{U}{R_1+R_{\mathrm{滑}}}$减小，L₁的功率$P_1=I^2R_1$减小，故L₁逐渐变暗，A错误。
乙中L₂两端电压等于电源电压，始终不变，L₂的功率$P_2=\frac{U^2}{R_2}$不变，亮度不变，故B错误。
初始时两灯正常发光，亮度相同；滑片移动后，L₁变暗，L₂亮度不变，因此L₂比L₁亮，C错误，D正确。
【答案】
D
【知识点】
串联电路特点、并联电路特点、电功率计算
【点评】
本题考查串并联电路的特点及电功率的应用，关键是明确两电路的连接方式，分析滑片移动时各支路的电压、电流变化，进而判断灯泡亮度变化，需注意并联电路中各支路电压等于电源电压这一核心特点。
【难度系数】
0.5

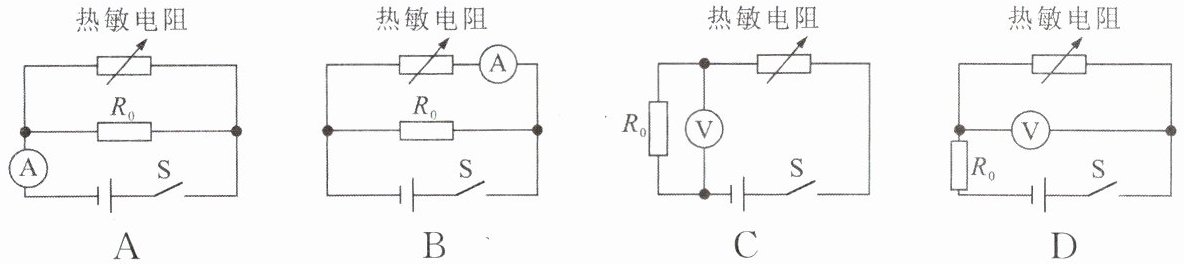

6. 热敏电阻的阻值随环境温度的升高而减小的。要想设计一个通过电表示数反映热敏电阻随环境温度变化的电路，要求温度升高时电表示数减小，以下电路符合要求的是（
D
）。答案
6.D
解析
【分析】
要解决此题，需先明确温度升高时热敏电阻阻值减小，再结合串并联电路特点和欧姆定律，分析各选项中电表示数的变化，选出温度升高时电表示数减小的电路。具体步骤：1. 判断每个电路的连接方式；2. 确定电表测量的对象；3. 根据温度变化确定热敏电阻的阻值变化；4. 结合欧姆定律和串并联规律推导电表示数的变化，排除不符合要求的选项。
【解析】
选项A：热敏电阻与$ R_0 $并联，电流表测干路电流。温度升高，热敏电阻阻值减小，并联总电阻减小，电源电压$ U $不变，根据$ I=\frac{U}{R_{\mathrm{总}}} $，总电阻减小则干路电流变大，电流表示数变大，不符合要求，排除。
选项B：热敏电阻与电流表串联后与$ R_0 $并联，电流表测热敏电阻支路电流。并联电路各支路电压等于电源电压，温度升高，热敏电阻阻值减小，由$ I=\frac{U}{R} $可知，该支路电流变大，电流表示数变大，不符合要求，排除。
选项C：$ R_0 $与热敏电阻串联，电压表测$ R_0 $两端电压。温度升高，热敏电阻阻值减小，总电阻减小，电路电流$ I=\frac{U}{R_{\mathrm{总}}} $变大，$ R_0 $的电压$ U_0=IR_0 $，$ I $变大则$ U_0 $变大，电压表示数变大，不符合要求，排除。
选项D：两个定值电阻$ R_0 $与热敏电阻串联，电压表测上方$ R_0 $和热敏电阻的总电压。总电压$ U $不变，下方$ R_0 $的电压$ U_{\mathrm{下}}=IR_0 $，电路电流$ I=\frac{U}{2R_0+R_{\mathrm{热}}} $，温度升高时$ R_{\mathrm{热}} $减小，$ I $变大，$ U_{\mathrm{下}} $变大，因此电压表的示数$ U_V=U-U_{\mathrm{下}} $，$ U $不变，$ U_{\mathrm{下}} $变大则$ U_V $变小，符合要求。
【答案】
D
【知识点】
欧姆定律；电路动态分析；串并联电路特点
【点评】
本题结合热敏电阻的特性，考查串并联电路规律和欧姆定律的应用，需明确电表测量对象，逐步分析电表示数变化，属于中等难度的电路分析题。
【难度系数】
0.5
要解决此题，需先明确温度升高时热敏电阻阻值减小，再结合串并联电路特点和欧姆定律，分析各选项中电表示数的变化，选出温度升高时电表示数减小的电路。具体步骤：1. 判断每个电路的连接方式；2. 确定电表测量的对象；3. 根据温度变化确定热敏电阻的阻值变化；4. 结合欧姆定律和串并联规律推导电表示数的变化，排除不符合要求的选项。
【解析】
选项A：热敏电阻与$ R_0 $并联，电流表测干路电流。温度升高，热敏电阻阻值减小，并联总电阻减小，电源电压$ U $不变，根据$ I=\frac{U}{R_{\mathrm{总}}} $，总电阻减小则干路电流变大，电流表示数变大，不符合要求，排除。
选项B：热敏电阻与电流表串联后与$ R_0 $并联，电流表测热敏电阻支路电流。并联电路各支路电压等于电源电压，温度升高，热敏电阻阻值减小，由$ I=\frac{U}{R} $可知，该支路电流变大，电流表示数变大，不符合要求，排除。
选项C：$ R_0 $与热敏电阻串联，电压表测$ R_0 $两端电压。温度升高，热敏电阻阻值减小，总电阻减小，电路电流$ I=\frac{U}{R_{\mathrm{总}}} $变大，$ R_0 $的电压$ U_0=IR_0 $，$ I $变大则$ U_0 $变大，电压表示数变大，不符合要求，排除。
选项D：两个定值电阻$ R_0 $与热敏电阻串联，电压表测上方$ R_0 $和热敏电阻的总电压。总电压$ U $不变，下方$ R_0 $的电压$ U_{\mathrm{下}}=IR_0 $，电路电流$ I=\frac{U}{2R_0+R_{\mathrm{热}}} $，温度升高时$ R_{\mathrm{热}} $减小，$ I $变大，$ U_{\mathrm{下}} $变大，因此电压表的示数$ U_V=U-U_{\mathrm{下}} $，$ U $不变，$ U_{\mathrm{下}} $变大则$ U_V $变小，符合要求。
【答案】
D
【知识点】
欧姆定律；电路动态分析；串并联电路特点
【点评】
本题结合热敏电阻的特性，考查串并联电路规律和欧姆定律的应用，需明确电表测量对象，逐步分析电表示数变化，属于中等难度的电路分析题。
【难度系数】
0.5
