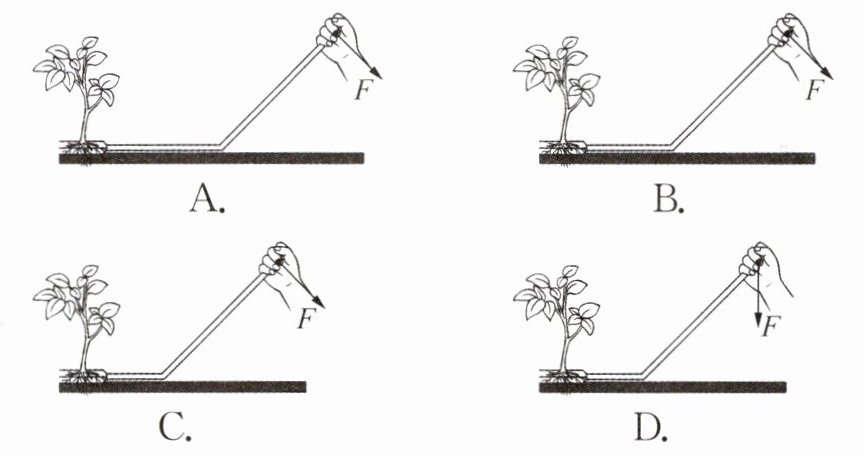

3. 为了拔除某种植物，农业技术人员自制轻质拔草器。将拔草器下端的叉子插入植株根部，手对拔草器施力，可将植株连根拔起。下图中施力最小的是（）。

解：根据杠杆平衡条件 $ F_1L_1 = F_2L_2 $，在阻力大小相近时，动力臂越大、阻力臂越小，所需的动力就越小。
该拔草器的支点为拔草器拐角处与地面的接触点：
选项C中，植株根部到支点的距离（阻力臂）是四个选项中最小的；
选项C中动力方向垂直于拔草器的斜杆，动力臂等于斜杆的总长度，是四个选项中动力臂最大的。
因此C选项的施力最小。
答：C。

4. 根据要求作图：

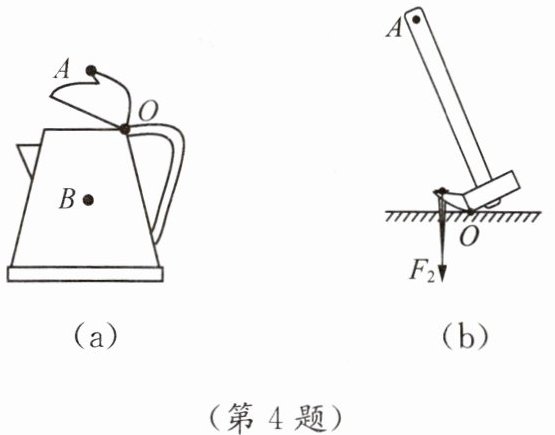

（1）图(a)所示的是一个电热水壶的示意图，在图中画出它所受重力的示意图(B为重心)；用力作用在壶盖上点A处可打开壶盖，请在点A处画出所需最小的力F的示意图(O为支点)。
（2）如图(b)所示，利用羊角锤撬钉子，请你在羊角锤的点A处画出所能施加的最小动力$F_1$，并画出阻力$F_2$的阻力臂$l_2$。

解：
（1）从重心B竖直向下作带箭头的线段，标注G，即为电热水壶所受重力的示意图；
连接支点O与点A，OA为最长动力臂，过点A作垂直于OA、方向斜向上的带箭头线段，标注F，即为打开壶盖的最小力的示意图。
（2）连接支点O与点A，OA为最长动力臂，过点A作垂直于OA、方向斜向左上方的带箭头线段，标注$F_1$，即为A处能施加的最小动力；
从支点O向阻力$F_2$的作用线作垂线段，该垂线段即为阻力臂，标注$l_2$。
