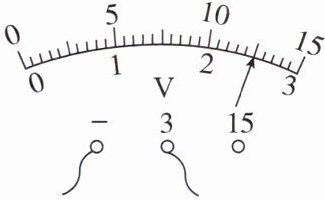

2.如图所示，实验室用电压表的读数为（
A.2.5 V
B.10.5 V
C.12 V
D.12.5 V
A
）A.2.5 V
B.10.5 V
C.12 V
D.12.5 V
答案
2.A
3.关于电流表和电压表的使用,下列说法错误的是（
A.使用前都应检查指针是否指零
B.若有两个测量范围,则一般都先用大的测量范围“试触”
C.两表都不能直接接到电源的两极上
D.接入电路时,都应使电流从正接线柱流入,从负接线柱流出
C
）A.使用前都应检查指针是否指零
B.若有两个测量范围,则一般都先用大的测量范围“试触”
C.两表都不能直接接到电源的两极上
D.接入电路时,都应使电流从正接线柱流入,从负接线柱流出
答案
3.C

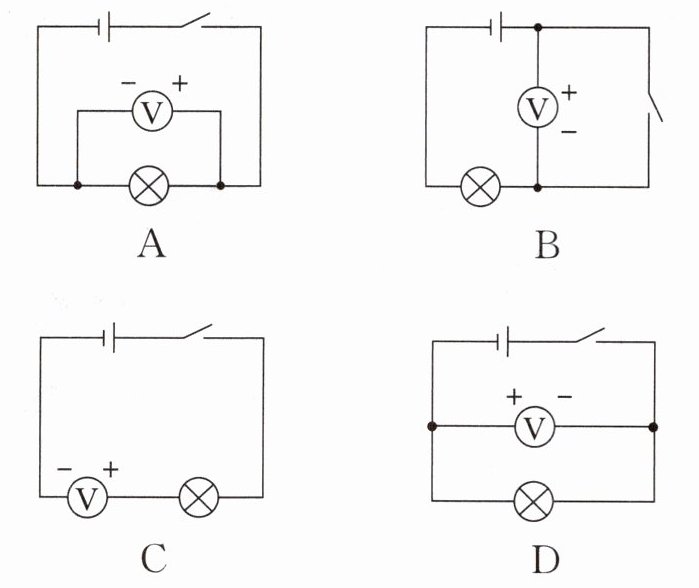

4.如图所示，为了测量小灯泡两端的电压，电压表连接正确的是（
A
）答案
4.A

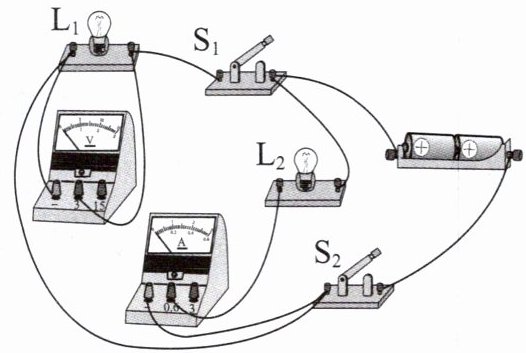

5.如图所示的电路，闭合开关$\mathrm{S}_{1}$、$\mathrm{S}_{2}$，$\mathrm{L}_{1}$和$\mathrm{L}_{2}$均正常发光，电流表和电压表均有示数。下列关于电路的分析正确的是 （
A.$\mathrm{L}_{1}$与$\mathrm{L}_{2}$串联
B.电流表测量电路的总电流
C.只断开$\mathrm{S}_{1}$，$\mathrm{L}_{1}$熄灭，$\mathrm{L}_{2}$正常发光
D.若$\mathrm{L}_{1}$突然熄灭，则原因可能是电压表发生断路
C
）A.$\mathrm{L}_{1}$与$\mathrm{L}_{2}$串联
B.电流表测量电路的总电流
C.只断开$\mathrm{S}_{1}$，$\mathrm{L}_{1}$熄灭，$\mathrm{L}_{2}$正常发光
D.若$\mathrm{L}_{1}$突然熄灭，则原因可能是电压表发生断路
答案
5.C

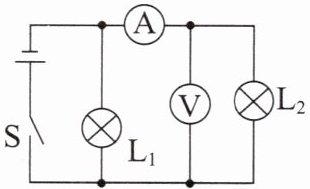

6.(东营中考)如图所示,电源电压不变,闭合开关S,L₁、L₂都发光,一段时间后,其中一个灯泡突然熄灭,而电压表示数不变,电流表示数几乎为0,由此判断发生故障的原因可能是
L₂断路
。答案
6.L₂断路
