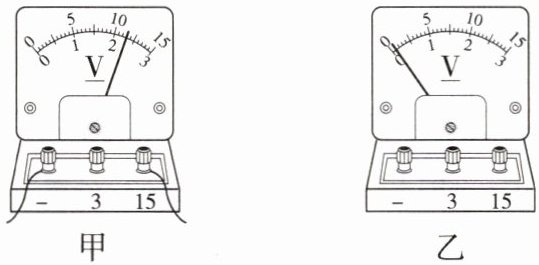

7. 如图所示，图甲中电压表的分度值为
0.5
V，读数为11.5
V；若使用前出现如图乙所示的情况，则原因是没有调零
。答案
7. 0.5 11.5 没有调零
解析
【分析】
要解答本题，需掌握电压表的读数规则和使用前的注意事项：先根据接线柱确定电压表量程，再由量程算出分度值，结合指针位置读数；观察图乙中电压表使用前的指针状态，判断操作问题。
【解析】
1. 确定甲图电压表的量程：甲图电压表接线柱接“-”和“15”，量程为0~15V。该量程下，表盘每大格代表5V，每大格分10小格，因此分度值为$\frac{5V}{10}=0.5V$。
2. 读取甲图电压表示数：指针在10V后第3小格，示数为$10V + 3×0.5V=11.5V$。
3. 分析图乙：图乙中电压表使用前指针未指在零刻度线，原因是电压表使用前没有调零。
【答案】
0.5；11.5；没有调零
【知识点】
电压表的读数；电压表的使用
【点评】
本题考查电压表的读数方法和使用前的调零操作，属于电学基础题，需熟练掌握电压表的量程、分度值判断及使用规范。
【难度系数】
0.8
要解答本题，需掌握电压表的读数规则和使用前的注意事项：先根据接线柱确定电压表量程，再由量程算出分度值，结合指针位置读数；观察图乙中电压表使用前的指针状态，判断操作问题。
【解析】
1. 确定甲图电压表的量程：甲图电压表接线柱接“-”和“15”，量程为0~15V。该量程下，表盘每大格代表5V，每大格分10小格，因此分度值为$\frac{5V}{10}=0.5V$。
2. 读取甲图电压表示数：指针在10V后第3小格，示数为$10V + 3×0.5V=11.5V$。
3. 分析图乙：图乙中电压表使用前指针未指在零刻度线，原因是电压表使用前没有调零。
【答案】
0.5；11.5；没有调零
【知识点】
电压表的读数；电压表的使用
【点评】
本题考查电压表的读数方法和使用前的调零操作，属于电学基础题，需熟练掌握电压表的量程、分度值判断及使用规范。
【难度系数】
0.8
8. 如图所示的电路中，开关S闭合后，灯$\mathrm{L}_1$和$\mathrm{L}_2$是
串
联的，电压表测量的是灯$\mathrm{L}_1$
（选填“$\mathrm{L}_1$”“$\mathrm{L}_2$”或“$\mathrm{L}_1$和$\mathrm{L}_2$”）两端的电压。答案
8. 串 $\mathrm{L}_1$
解析
【分析】要判断电路的连接方式，需观察电流是否只有一条路径；判断电压表测量对象，需依据电压表并联在被测电路两端的规则。先梳理电流路径：电源正极→开关S→L₂→L₁→电源负极，电流仅一条，由此判断连接方式；再看电压表的并联位置，确定其测量对象。
【解析】1. 判断串并联：开关S闭合后，电流从电源正极流出，依次经过开关S、L₂、L₁，最终回到电源负极，电流只有一条路径，因此L₁和L₂是串联。2. 判断电压表测量对象：电压表的使用规则是并联在被测用电器两端，图中电压表V与L₁并联，所以测量的是L₁两端的电压。
【答案】串；$\mathrm{L}_1$
【知识点】串联电路、电压表的使用
【点评】本题为电学基础题，考查串并联电路的判断和电压表的使用，属于入门级考点，难度较低。
【难度系数】0.3
【解析】1. 判断串并联：开关S闭合后，电流从电源正极流出，依次经过开关S、L₂、L₁，最终回到电源负极，电流只有一条路径，因此L₁和L₂是串联。2. 判断电压表测量对象：电压表的使用规则是并联在被测用电器两端，图中电压表V与L₁并联，所以测量的是L₁两端的电压。
【答案】串；$\mathrm{L}_1$
【知识点】串联电路、电压表的使用
【点评】本题为电学基础题，考查串并联电路的判断和电压表的使用，属于入门级考点，难度较低。
【难度系数】0.3
9. 如图所示，用电压表测量小灯泡两端的电压，结合电压表使用说明，指出甲、乙、丙三图中使用电压表的错误之处。
(1)图甲：
(2)图乙：
(3)图丙：
(1)图甲：
电压表串联在电路中
。(2)图乙：
电压表正、负接线柱接反
。(3)图丙：
电压表选用的量程过大
。答案
9. (1) 电压表串联在电路中
(2) 电压表正、负接线柱接反
(3) 电压表选用的量程过大
(2) 电压表正、负接线柱接反
(3) 电压表选用的量程过大
解析
【分析】
要解决本题，需牢记电压表的正确使用规则：①电压表应并联在被测电路两端；②电流需从电压表的正接线柱流入，负接线柱流出；③需选择合适的量程，被测电压不能超过电压表量程。接下来逐一分析甲、乙、丙三图的电路连接，判断电压表的使用错误。
【解析】
(1) 图甲中，电压表与小灯泡、开关串联在电路中，而电压表的正确使用要求是并联在被测电路两端，因此甲图的错误是电压表串联在电路中。
(2) 图乙中，电流从电压表的负接线柱流入，正接线柱流出，违反了“电流从正接线柱进，负接线柱出”的规则，导致电压表指针反向偏转，错误为电压表正、负接线柱接反。
(3) 图丙中，电源为两节干电池，总电压约为3V，应选用0~3V量程，而图中选用了0~15V量程，量程选择过大，测量误差会增大，错误为电压表选用的量程过大。
【答案】
(1) 电压表串联在电路中；(2) 电压表正、负接线柱接反；(3) 电压表选用的量程过大
【知识点】
电压表的使用，量程选择，电路连接
【点评】
本题考查电压表的正确使用方法，属于电学基础题，需熟练掌握电压表的使用规则，结合电路连接情况逐一分析即可得出结论，难度适中。
【难度系数】
0.6
要解决本题，需牢记电压表的正确使用规则：①电压表应并联在被测电路两端；②电流需从电压表的正接线柱流入，负接线柱流出；③需选择合适的量程，被测电压不能超过电压表量程。接下来逐一分析甲、乙、丙三图的电路连接，判断电压表的使用错误。
【解析】
(1) 图甲中，电压表与小灯泡、开关串联在电路中，而电压表的正确使用要求是并联在被测电路两端，因此甲图的错误是电压表串联在电路中。
(2) 图乙中，电流从电压表的负接线柱流入，正接线柱流出，违反了“电流从正接线柱进，负接线柱出”的规则，导致电压表指针反向偏转，错误为电压表正、负接线柱接反。
(3) 图丙中，电源为两节干电池，总电压约为3V，应选用0~3V量程，而图中选用了0~15V量程，量程选择过大，测量误差会增大，错误为电压表选用的量程过大。
【答案】
(1) 电压表串联在电路中；(2) 电压表正、负接线柱接反；(3) 电压表选用的量程过大
【知识点】
电压表的使用，量程选择，电路连接
【点评】
本题考查电压表的正确使用方法，属于电学基础题，需熟练掌握电压表的使用规则，结合电路连接情况逐一分析即可得出结论，难度适中。
【难度系数】
0.6

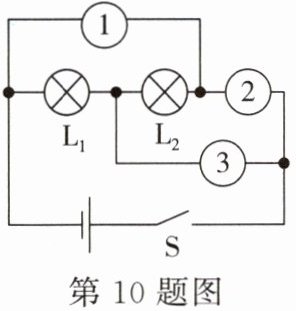

10. 小明设计了如图所示电路，但忘记画上1、2、3三处的电表（电流表或电压表）。若所有元件均完好，开关S闭合时，下列说法正确的是（
A.若②③为电压表，①为电流表，只有$\mathrm{L}_2$发光
B.若①②为电压表，③为电流表，只有$\mathrm{L}_1$发光
C.若①③为电流表，②为电压表，$\mathrm{L}_1$、$\mathrm{L}_2$串联
D.若①②为电流表，③为电压表，$\mathrm{L}_1$、$\mathrm{L}_2$都能发光
第10题图 第11题图
B
）A.若②③为电压表，①为电流表，只有$\mathrm{L}_2$发光
B.若①②为电压表，③为电流表，只有$\mathrm{L}_1$发光
C.若①③为电流表，②为电压表，$\mathrm{L}_1$、$\mathrm{L}_2$串联
D.若①②为电流表，③为电压表，$\mathrm{L}_1$、$\mathrm{L}_2$都能发光
第10题图 第11题图
答案
10. B
解析
【分析】
首先明确电流表相当于导线，需串联在电路中；电压表相当于开路，需并联在电路中。通过分析每个选项的电表组合，判断电路的通路情况，确定灯泡是否发光，进而选出正确选项。
【解析】
逐个分析选项：
A选项：若②③为电压表，①为电流表。电压表相当于开路，因此②、③所在支路均断开，电流只能通过L₁和①电流表形成通路，只有L₁发光，而非L₂发光，A错误。
B选项：若①②为电压表，③为电流表。①、②为电压表，所在支路开路；③为电流表，相当于导线，电流路径为：电源正极→L₁→中间节点→③电流表→开关S→电源负极，L₂所在支路因②为电压表开路而无电流，因此只有L₁发光，B正确。
C选项：若①③为电流表，②为电压表。①、③为电流表，相当于导线，②为电压表开路，电流从电源正极分为两路：一路经L₁、①电流表，另一路经L₂、③电流表，最终汇合经开关回到负极，因此L₁、L₂是并联，而非串联，C错误。
D选项：若①②为电流表，③为电压表。①、②为电流表，相当于导线，会造成电源短路，两个灯泡均被短路，无法发光，D错误。
【答案】
B
【知识点】
电流表与电压表的使用、电路连接方式
【点评】
本题结合电路元件的作用考查串并联电路的判断，需明确电流表相当于导线、电压表相当于开路，通过分析不同电表组合下的电路通路情况即可解题，属于电路基础题。
【难度系数】
0.5
首先明确电流表相当于导线，需串联在电路中；电压表相当于开路，需并联在电路中。通过分析每个选项的电表组合，判断电路的通路情况，确定灯泡是否发光，进而选出正确选项。
【解析】
逐个分析选项：
A选项：若②③为电压表，①为电流表。电压表相当于开路，因此②、③所在支路均断开，电流只能通过L₁和①电流表形成通路，只有L₁发光，而非L₂发光，A错误。
B选项：若①②为电压表，③为电流表。①、②为电压表，所在支路开路；③为电流表，相当于导线，电流路径为：电源正极→L₁→中间节点→③电流表→开关S→电源负极，L₂所在支路因②为电压表开路而无电流，因此只有L₁发光，B正确。
C选项：若①③为电流表，②为电压表。①、③为电流表，相当于导线，②为电压表开路，电流从电源正极分为两路：一路经L₁、①电流表，另一路经L₂、③电流表，最终汇合经开关回到负极，因此L₁、L₂是并联，而非串联，C错误。
D选项：若①②为电流表，③为电压表。①、②为电流表，相当于导线，会造成电源短路，两个灯泡均被短路，无法发光，D错误。
【答案】
B
【知识点】
电流表与电压表的使用、电路连接方式
【点评】
本题结合电路元件的作用考查串并联电路的判断，需明确电流表相当于导线、电压表相当于开路，通过分析不同电表组合下的电路通路情况即可解题，属于电路基础题。
【难度系数】
0.5
11.(2026济宁泗水县一模)如图所示,闭合开关,发现灯泡不发光,电路中只有一处故障,可能是:(1)电池与电池盒接触不良;(2)开关接触不良;(3)灯泡灯丝断了;(4)导线DE内部开路。在闭合开关且不拆开导线的情况下,用完好的电压表正确操作进行检测,发现C、D和E、F间电压为零。据此判断,故障可能是（
A.(1)或(3)
B.(1)或(4)
C.(2)或(3)
D.(2)或(4)
B
）A.(1)或(3)
B.(1)或(4)
C.(2)或(3)
D.(2)或(4)
答案
11. B
解析
【分析】
首先明确电路结构：电源正极A→导线→C→闭合的开关→D→导线→E→灯泡→F→导线→电源负极B，电路仅一处故障，灯泡不发光。电压表检测电路故障的原理：电压表并联在两点间，若示数为零，说明两点至少有一点到电源两极的通路断开；若示数为电源电压，说明两点分别到电源两极的通路完好。结合“闭合开关，测C、D和E、F间电压均为零”的条件，逐一分析各故障是否符合。
【解析】
解：对各故障逐一分析：
1. 故障(1)：电池与电池盒接触不良，整个电路无通路，C点到电源正极、D点到电源负极的通路均断开，因此测C、D间电压为零；E点到正极、F点到负极的通路也断开，测E、F间电压为零，符合条件。
2. 故障(2)：开关接触不良（开关断开），C、D两点断开，C到电源正极通，D通过后续电路到电源负极通，因此测C、D间电压等于电源电压，不为零，不符合条件。
3. 故障(3)：灯泡灯丝断了，E、F两点断开，E通过前方电路到电源正极通，F到电源负极通，因此测E、F间电压等于电源电压，不为零，不符合条件。
4. 故障(4)：导线DE内部开路，开关闭合时C、D连通（电位相同），因此测C、D间电压为零；E通过F到电源负极通，E未连通到电源正极，F连通到电源负极，因此E、F两点电位相同，测E、F间电压为零，符合条件。
综上，故障可能是(1)或(4)，对应选项B。
【答案】
B
【知识点】
电路故障分析、电压表的使用
【点评】
本题考查利用电压表检测电路故障，核心是掌握电压表检测故障的原理，结合开关闭合状态分析各点电位，逐一排除不符合条件的故障，需理清电路通路与断路的电位特点，难度中等。
【难度系数】
0.5
首先明确电路结构：电源正极A→导线→C→闭合的开关→D→导线→E→灯泡→F→导线→电源负极B，电路仅一处故障，灯泡不发光。电压表检测电路故障的原理：电压表并联在两点间，若示数为零，说明两点至少有一点到电源两极的通路断开；若示数为电源电压，说明两点分别到电源两极的通路完好。结合“闭合开关，测C、D和E、F间电压均为零”的条件，逐一分析各故障是否符合。
【解析】
解：对各故障逐一分析：
1. 故障(1)：电池与电池盒接触不良，整个电路无通路，C点到电源正极、D点到电源负极的通路均断开，因此测C、D间电压为零；E点到正极、F点到负极的通路也断开，测E、F间电压为零，符合条件。
2. 故障(2)：开关接触不良（开关断开），C、D两点断开，C到电源正极通，D通过后续电路到电源负极通，因此测C、D间电压等于电源电压，不为零，不符合条件。
3. 故障(3)：灯泡灯丝断了，E、F两点断开，E通过前方电路到电源正极通，F到电源负极通，因此测E、F间电压等于电源电压，不为零，不符合条件。
4. 故障(4)：导线DE内部开路，开关闭合时C、D连通（电位相同），因此测C、D间电压为零；E通过F到电源负极通，E未连通到电源正极，F连通到电源负极，因此E、F两点电位相同，测E、F间电压为零，符合条件。
综上，故障可能是(1)或(4)，对应选项B。
【答案】
B
【知识点】
电路故障分析、电压表的使用
【点评】
本题考查利用电压表检测电路故障，核心是掌握电压表检测故障的原理，结合开关闭合状态分析各点电位，逐一排除不符合条件的故障，需理清电路通路与断路的电位特点，难度中等。
【难度系数】
0.5
12. 将20个小灯泡串联，作为节日彩灯用。使用时，由于某一灯泡的灯丝烧断，使全部小灯泡熄灭，因为彩灯上染着颜料，致使无法辨别哪一个小灯泡内部开路。如果只有一根导线，或者给你一个电流表如何查找故障，说出一种方法既可。
答案
将电流表分别并联在每个小灯泡的两端,闭合开关。若电流表无示数,则该灯泡正常;若有示数,并且其他灯泡亮了,则说明被并联的那个小灯泡内部开路。
解析
【分析】
串联电路中某一灯泡开路会导致整个电路断路，所有灯泡熄灭。要排查开路的灯泡，可利用电流表的通路作用，将电流表并联在每个小灯泡两端，若并联到故障灯泡时，电路会被接通，其他灯泡发光，电流表有示数，据此即可找到故障灯泡。
【解析】
将电流表分别并联在每个小灯泡的两端，闭合开关。若电流表无示数，说明该灯泡正常，电路仍处于断路状态；若电流表有示数，且其他小灯泡亮了，说明被电流表并联的那个小灯泡内部开路，即为故障点。
【答案】
将电流表分别并联在每个小灯泡的两端,闭合开关。若电流表无示数,则该灯泡正常;若有示数,并且其他灯泡亮了,则说明被并联的那个小灯泡内部开路。
【知识点】
串联电路特点、电流表的使用
【点评】
本题考查串联电路故障的排查方法，结合电流表的通路特性与串联电路开路故障的特点，是电学故障分析的基础题型，需掌握电流表的正确使用规则及串联电路的工作原理。
【难度系数】
0.5
串联电路中某一灯泡开路会导致整个电路断路，所有灯泡熄灭。要排查开路的灯泡，可利用电流表的通路作用，将电流表并联在每个小灯泡两端，若并联到故障灯泡时，电路会被接通，其他灯泡发光，电流表有示数，据此即可找到故障灯泡。
【解析】
将电流表分别并联在每个小灯泡的两端，闭合开关。若电流表无示数，说明该灯泡正常，电路仍处于断路状态；若电流表有示数，且其他小灯泡亮了，说明被电流表并联的那个小灯泡内部开路，即为故障点。
【答案】
将电流表分别并联在每个小灯泡的两端,闭合开关。若电流表无示数,则该灯泡正常;若有示数,并且其他灯泡亮了,则说明被并联的那个小灯泡内部开路。
【知识点】
串联电路特点、电流表的使用
【点评】
本题考查串联电路故障的排查方法，结合电流表的通路特性与串联电路开路故障的特点，是电学故障分析的基础题型，需掌握电流表的正确使用规则及串联电路的工作原理。
【难度系数】
0.5
