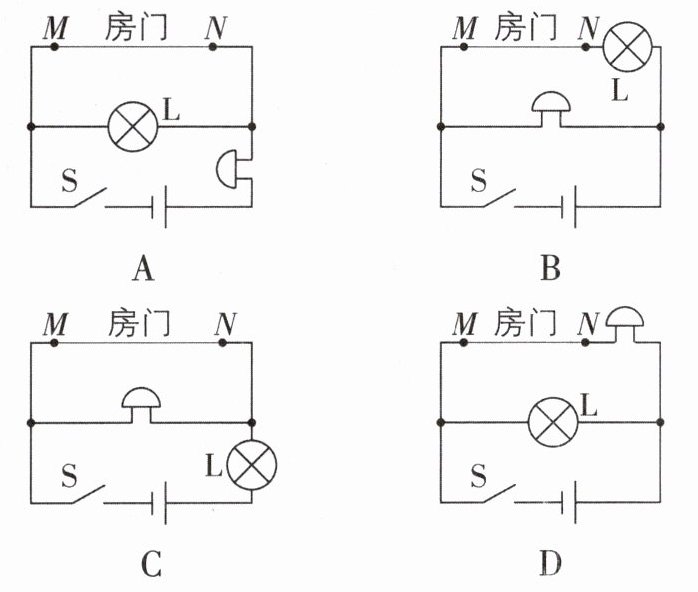

1[2025江苏苏州中考,中]小明要设计自动防盗报警电路。要求:开关S闭合后,灯亮电铃不响;当房门被打开时,细导线MN被扯断,灯亮且电铃响。下列电路符合设计要求的是 ()

1.C 【解析】闭合开关S后,根据选项图分析灯与电铃工作情况。
|选项|MN断裂前|MN断裂后|正误|
| ---- | ---- | ---- | ---- |
|A|灯不亮、电铃响|灯亮、电铃响|×|
|B|灯亮、电铃响|灯不亮、电铃响|×|
|C|灯亮、电铃不响|灯亮、电铃响|√|
|D|灯亮、电铃响|灯亮、电铃不响|×|

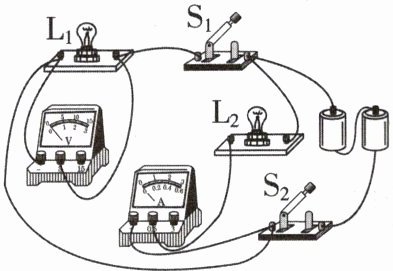

2[2024四川眉山中考,中]如图所示电路,闭合开关S₁、S₂,小灯泡L₁和L₂均正常发光,电流表和电压表均有示数。下列关于电路分析正确的是 ()


A.小灯泡L₁与L₂串联
B.电流表测量电路的总电流
C.若只断开S₁,小灯泡L₁熄灭,L₂仍发光
D.若灯L₁突然熄灭,则是因为电压表发生断路

2.C 【解析】由图知,闭合开关S₁、S₂,两灯并联,电流表串联在L₂所在的支路中,则电流表测量通过L₂的电流,故A、B错误;因为并联电路中各支路独立工作、互不影响,S₁在L₁所在支路,所以只断开开关S₁时,L₁熄灭,L₂仍发光,故C正确;电压表并联在L₁的两端,电压表发生断路时,L₁不会熄灭,故D错误。

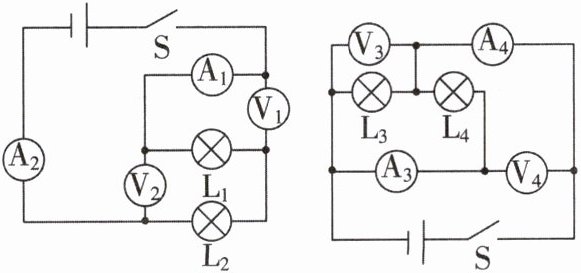

3[2025北京海淀区质检,中]如图所示的电路,闭合开关,电路中各元件均能工作,图中电流表A₁、A₂、A₃、A₄对应的示数分别为$I_1$、$I_2$、$I_3$、$I_4$,电压表V₁、V₂、V₃、V₄对应的示数分别为$U_1$、$U_2$、$U_3$、$U_4$,下列说法正确的是 ()


A.$I_1＜I_2,U_1=U_2,I_3=I_4,U_3＞U_4$
B.$I_1=I_2,U_1＜U_2,I_3=I_4,U_3=U_4$
C.$I_1=I_2,U_1=U_2,I_3=I_4,U_3＞U_4$
D.$I_1=I_2,U_1＜U_2,I_3＜I_4,U_3=U_4$

3.D 【解析】闭合开关,由图可知,左图中灯泡L₁与L₂串联,电流表A₁和A₂均测电路中的电流,电压表V₁测L₁两端的电压,电压表V₂测电源电压,由于串联电路中各处的电流相等,所以电流表A₁与A₂的示数相等,即I₁=I₂,由于串联电路电源电压等于各部分电路两端的电压之和,所以电压表V₁的示数小于V₂的示数,即U₁＜U₂。右图中灯泡L₃与L₄并联,电流表A₃测通过L₄的电流,电流表A₄测干路电流,电压表V₃测L₃两端的电压,电压表V₄测电源电压,由于并联电路中干路电流等于各支路电流之和,所以电流表A₃的示数小于A₄的示数,即I₃＜I₄,由于并联电路各支路两端的电压相等,且等于电源电压,故电压表V₃的示数等于V₄的示数,即U₃=U₄。综上可知,D正确,A、B、C错误。

4[2026陕西西安模拟]如图甲所示电路,闭合开关S时,灯泡$\mathrm{L}_1$和$\mathrm{L}_2$发光,电流表A、$\mathrm{A}_1$的指针指在同一位置,如图乙所示。下列说法中正确的是()


A.取下灯泡$\mathrm{L}_2$,电流表$\mathrm{A}_1$示数不变
B.若小灯泡$\mathrm{L}_1$比$\mathrm{L}_2$亮,原因是小灯泡$\mathrm{L}_1$两端的电压比$\mathrm{L}_2$两端的电压大
C.若某时刻只有灯泡$\mathrm{L}_1$熄灭,原因可能是$\mathrm{L}_1$被短路
D.通过灯泡$\mathrm{L}_2$的电流为$0.3\ \mathrm{A}$

4.A 【解析】由甲图可知闭合开关S时两灯泡并联,电流表A测量的是干路电流,A₁测L₁所在支路的电流。
|选项|分析|结果|
| ---- | ---- | ---- |
|A|两灯泡并联,取下灯泡L₂,对灯泡L₁没有影响,电流表A₁示数不变|√|
|B|并联电路中各支路两端电压相等,两灯泡并联,灯泡L₁两端的电压等于L₂两端的电压|×|
|C|若某时刻只有灯泡L₁熄灭,原因可能是L₁断路;如果L₁被短路,则L₂也熄灭|×|
|D|由题知两电流表指针位置相同,因为同一电路中干路电流一定大于支路电流,所以电流表A使用的是0~3 A量程,分度值为0.1 A,则由图乙知,电流表A的示数为1.5 A,即干路电流I=1.5 A;电流表A₁选择的是0~0.6 A量程,分度值为0.02 A,则由图乙知,电流表A₁的示数为0.3 A,即通过L₁的电流为I₁=0.3 A,则通过灯泡L₂的电流为I₂=I-I₁=1.5 A-0.3 A=1.2 A|×|

5[中]如图所示的电路中,要使灯泡$\mathrm{L}_1$和$\mathrm{L}_2$并联,应该只闭合开关;要使灯泡$\mathrm{L}_1$和$\mathrm{L}_2$串联,应该只闭合开关;如果只闭合开关$\mathrm{S}_1$、$\mathrm{S}_2$,该电路会形成。

5.$S_1$、$S_3$ $S_2$ 电源短路 【解析】要使灯泡$L_1$和$L_2$并联,电流应从电源正极出发,分别经过两个灯泡后再汇合,然后回到电源的负极,则应该只闭合开关$S_1$、$S_3$;要使灯泡$L_1$和$L_2$串联,电流应从电源正极出发后依次经过两个灯泡,则应该只闭合开关$S_2$;如果只闭合开关$S_1$和$S_2$,则导线直接将电源两极相连,形成电源短路。

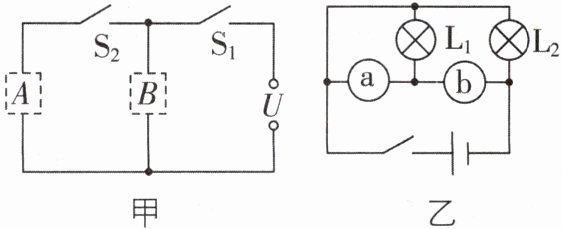

6[2025湖南岳阳模拟,中]如图甲是一个能吹冷风或热风的电吹风(电吹风中有电热丝和电动机,电吹风工作时不能只发热不吹风)的简化电路。图甲中(填“A”或“B”)是电热丝,另一个则是用于吹冷风的电动机。如图乙所示,如果要将小灯泡$L_1$和$L_2$并联连接,则ⓐ处的电表应为表。

6.A 电压 【解析】由图甲可知,当$S_1$和$S_2$都闭合时,A与B并联,它们同时工作,吹出的应是热风;而当$S_1$闭合,$S_2$断开时,A所在支路没有接通,只有B工作,故吹出的是冷风,所以此时工作的是电动机,则B是电动机,由此可知A是电热丝。图乙中当开关闭合后,要使小灯泡$L_1$和$L_2$并联,则ⓐ处的电表应是电压表,ⓑ处的电表应是电流表。
