9. 关于电源和用电器,下列说法正确的是().

A.电动车行驶时电动机是电源
B.电源是把其他形式能转化为电能的装置
C.用电器是产生电能的装置
D.充电电池只能做电源,不能做用电器

9.B [解析]电动车在行驶时电动机是消耗电能的设备,属于用电器,故 A 错误;电源是把其他形式的能量转化为电能的装置,故 B 正确;用电器是把电能转化为其他形式能量的装置,故 C 错误;充电电池在充电时消耗电能,是用电器,在放电时把其他形式的能量转化为电能,是电源,故 D错误.
→充电电池既可作为用电器,又可作为电源,审题时要注意情境

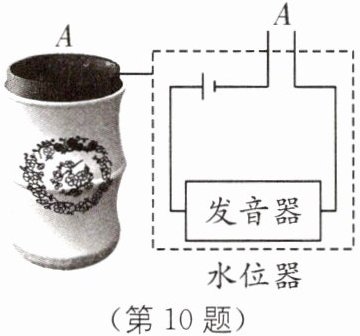

10. 小明同学设计并制作了一个“盲人水杯”，其工作原理如图所示. 杯中近杯口处 A 点是水位器的两个金属触点，当杯中的水位达到 A位置时，水位器会发出音乐声，表示水已盛满.杯口处的两个金属触点的作用相当于().


A.电压表
B.开关
C.用电器
D.电源

10.B [解析]由题意知:当杯中的水位到达 A 位置时,电路接通,水位器会发出音乐声,这说明杯口处两个触点的作用相当于开关.
思路引导 清楚电路结构、知道电路闭合时水位器才能发出音乐声是正确解题的关键.

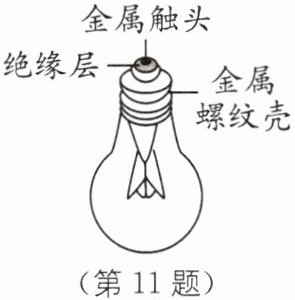

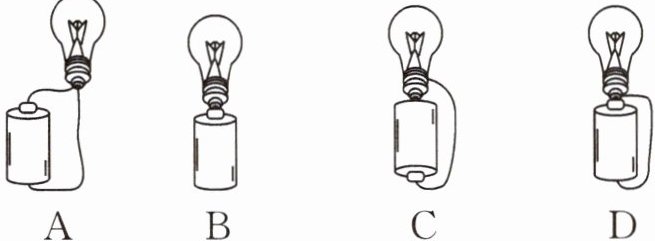

11. 观察法 某组同学在做“探究小灯泡发光”的实验，小灯泡的结构如图所示，电池为新的干电池，下面能使小灯泡发光的图是().

11.C [解析]因为干电池的锌筒是它的负极,碳棒是它的正极.灯泡的金属螺纹壳和尾部的金属触头分别与灯丝相连.所以图 C 中从电池的正极流出的电流能沿导线经过灯泡的金属螺纹壳、灯丝回到电池的负极,形成通路,小灯泡能发光;A、D 两图电流没有经过灯泡的灯丝,而是由电池正极直接沿导线流回电池负极,形成短路;图 B 没有导线,处于断路状态,故 C 正确,A、B、D 错误.

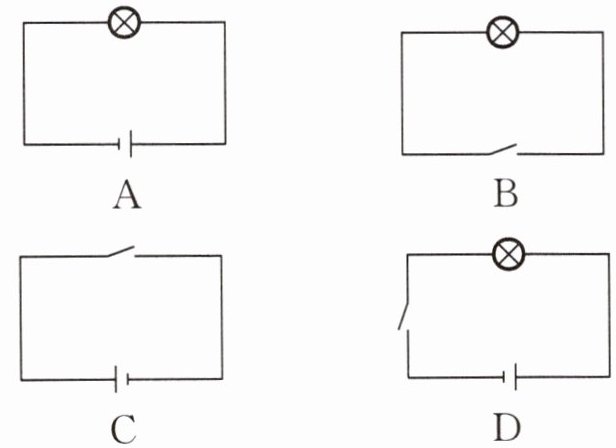

12. 如图所示的电路图中,完整的是().

12.D [解析]一个完好的电路图由四部分电路元件符号组成:电源、用电器、开关、导线. A 中缺少开关,B 中缺少电源,C 中缺少用电器. D 中四种元件齐全,故 D 正确.

13. 物理课里有这样一段情景:老师拿出一个普通灯泡,她用手接触金属螺纹壳和金属触头,灯不亮;她拿出另一个“魔术灯”如图所示,一边用手接触金属螺纹壳和金属触头,灯亮了起来,对于“魔术灯”的展示,利用所学知识可推断:老师的手相当于电路中的,打开灯罩,可看到另一个电路中的基本元件是.(填“开关”或“电源”)

13.开关 电源 [解析]用手接触金属螺纹壳和金属触头,灯亮了起来,说明电路中有电流,构成了通路,手能控制灯亮和灭,所以老师的手相当于开关;电路中除了有用电器(灯)、开关、导线以外,还要有提供电能的装置,故打开灯罩,可看到另一个电路中的基本元件是电源.

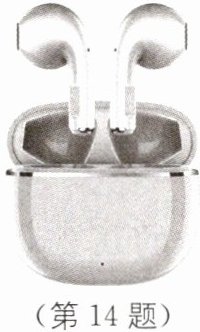

14. 如图所示是某款无线蓝牙耳机及其收纳盒，耳机没有电时，可以将单只或一对耳机放入收纳盒中进行充电，此时收纳盒相当于电路中的，耳机相当于电路中的。（填“开关”“用电器”或“电源”）

14.电源 用电器 [解析]使用收纳盒对耳机进行充电时,收纳盒提供电能,相当于电路中的电源,耳机消耗电能,相当于电路中的用电器.

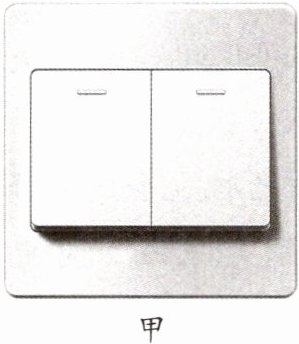

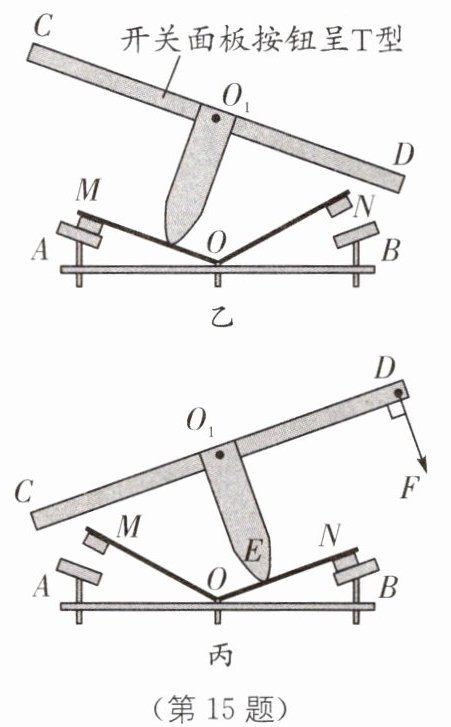

15. 跨学科 物理学与日常生活 （2025·无锡二模）如图甲所示是小明家的墙面开关.拆开开关后，小明发现内部结构简图如图乙所示，墙面开关整体呈T型，A、B为静触点，M、N为动触点，按动开关，驱动金属片MON绕O点转动，以实现动触点与静触点之间的通断.两种状态分别对应图乙和图丙.


(1)当开关处于图乙状态时，对应灯L被点亮，则应将A、O、B三个接线柱中两个接线柱接入电路.
(2)当开关处于如图丙所示状态时，在D点用力F垂直按压开关，则墙面开关面板上E点受到的摩擦力方向为；当压力$F=1.2\,\mathrm{N}$时，开关开始转动.小明测得开关按钮$CD=5\,\mathrm{cm}$，$O_{1}E=2\,\mathrm{cm}$，$O_{1}$为CD中点，$OE=\dfrac{1}{3}ON$，已知开关按钮E点所受摩擦力大小为压力的0.25，则NB间的弹力为N.（N点为NB间弹力等效作用点）

15.(1)A、O (2)沿EN向上 2 [解析](1)当开关处于乙图状态时,对应的灯被点亮,电路接通,由此可知M、O接入电路,又因为此时M与A接触,所以是将A、O两个接线柱接入电路.(2)图丙中,当在 D 点施加作用力 F 时,接触点 E 有沿 EO 下滑的趋势,所以 E 点受到的摩擦力方向为沿 EN 向上;当 $F_1=1.2\ \mathrm{N}$,$O_1E=2\ \mathrm{cm}$,$O_1D=\dfrac{1}{2}CD$,以 $O_1$ 为支点,杠杆的平衡条件得 $F· O_1D=f· O、E$,则 $f=\dfrac{F· \dfrac{1}{2}CD}{O_1E}=\dfrac{1.2\ \mathrm{N}× \dfrac{1}{2}× 5\ \mathrm{cm}}{2\ \mathrm{cm}}=1.5\ \mathrm{N}$,所以 E 点对 ON 的压力 $F_1=\dfrac{f}{0.25}=\dfrac{1.5\ \mathrm{N}}{0.25}=6\ \mathrm{N}$,因为 $OE=\dfrac{1}{3}ON$,以 O 为支点,由杠杆的平衡条件得 $F_弹· ON=F_1· OE$,$F_弹=\dfrac{OE}{ON}F_1=\dfrac{1}{3}× 6\ \mathrm{N}=2\ \mathrm{N}$.
