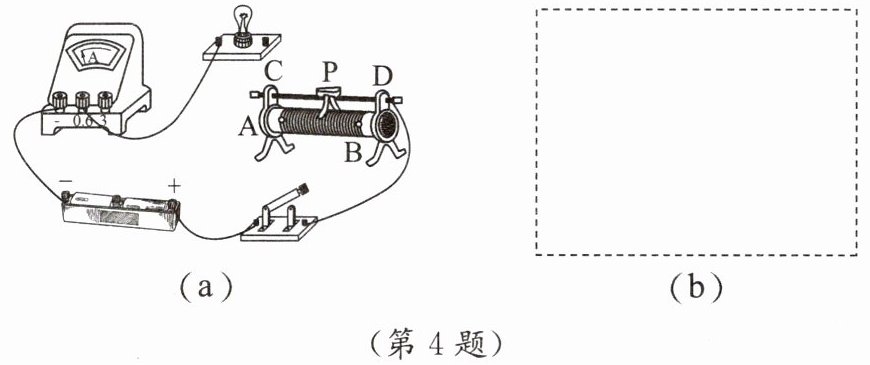

4. 将图示的电路连接完整，并在虚线框内画出对应的电路图。要求：滑动变阻器的滑片向左移动时，灯泡变亮、电流表示数变大。

解：
实物电路连接：将灯泡右侧未接线的接线柱与滑动变阻器的左下接线柱A相连，滑动变阻器采用“一上一下”接法，接入电路的电阻丝为A到滑片P的部分，滑片向左移动时，接入电阻丝长度变短，电阻减小，电路电流变大，灯泡变亮，符合题目要求。
电路图绘制：在虚线框内从电源正极出发，依次串联开关、滑动变阻器、小灯泡、电流表，最终回到电源负极，各元件使用对应规范的电路符号，电流路径与实物连接完全对应。

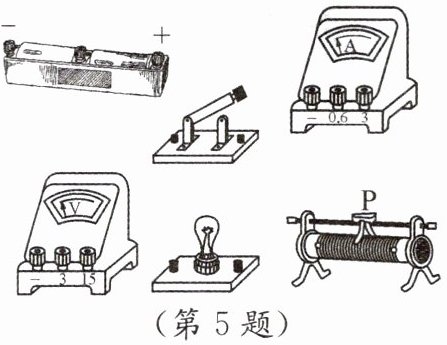

5. 某同学要做用滑动变阻器改变通过灯泡的电流实验，请按下列要求，用笔画线代替导线把图中的电路元件连接成电路。
（1）用电压表测量灯泡两端的电压（约为2.5 V）。
（2）用电流表测量通过灯泡的电流（约为0.5 A）。
（3）滑动变阻器的滑片P向右移动时，灯泡变亮。

解：
1. 确定电表量程：灯泡两端电压约为2.5V，电压表选用0~3V量程；通过灯泡的电流约为0.5A，电流表选用0~0.6A量程，连接时保证电流从两电表的正接线柱流入、负接线柱流出。
2. 滑动变阻器接线：滑片P向右移动时灯泡变亮，说明电路电流变大，滑动变阻器接入电路的电阻变小，因此按照“一上一下”的接线规则，将滑动变阻器的右下接线柱和任意一个上方接线柱接入电路。
3. 整体电路连接：
从电源正极出发，依次将开关、灯泡、电流表、滑动变阻器串联，最终连接回电源负极；再将电压表并联在灯泡的两端。

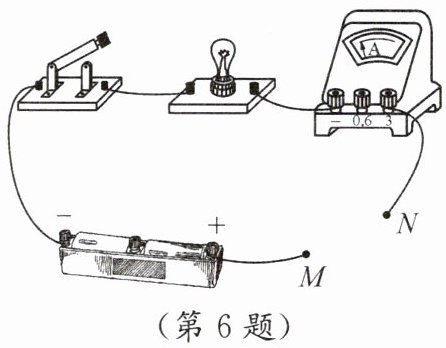

6. 使用电阻箱可以间接地测量用电器的电阻。如图所示，在M、N两点间接入的元件每次只能是电阻箱或待测电阻$R_x$，请将实验步骤补充完整。
（1）将（电阻箱/待测电阻$R_x$）接入M、N两点间。
（2）闭合开关，记下。
（3）断开开关，取下M、N两点间的，将（电阻箱/待测电阻$R_x$）接在M、N两点间。
（4）闭合开关，调节，使。
（5）读出，即可知道$R_x$的阻值。

解：
(1) 待测电阻$R_x$
(2) 电流表的示数
(3) 待测电阻$R_x$；电阻箱
(4) 电阻箱的调节旋钮；电流表的示数与步骤(2)中记录的电流表示数完全相同
(5) 此时电阻箱所显示的阻值
