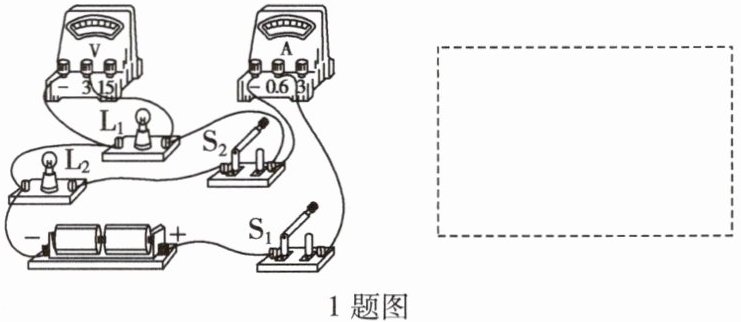

1. 根据如图所示的实物图，在虚线框内画出对应的电路图。 1题图

1.

【分析】
要画出对应电路图，需先梳理实物电路的连接逻辑：电流从电源正极出发，依次经过开关S₁、电流表后分为两条支路，一条支路仅含灯泡L₁，另一条支路含开关S₂和灯泡L₂，两条支路汇合后回到电源负极；电压表并联在灯泡L₁两端。绘制时需按电流路径依次呈现元件，明确并联电路的分支与汇合点，保证元件符号规范。
【解析】
根据实物电路的连接关系，绘制电路图：1. 先画出电源符号，从正极引出导线；2. 依次画出干路的开关S₁、电流表；3. 在电流表后分出两条支路，一条支路连接灯泡L₁，另一条支路连接开关S₂和灯泡L₂，两支路汇合后接回电源负极；4. 将电压表并联在L₁两端，最终得到的电路图与参考答案一致。
【答案】

【知识点】
电路图绘制、串并联电路
【点评】
本题考查实物图转电路图的基础技能，需掌握串并联电路的特点及元件符号的规范画法，属于常规基础题。
【难度系数】
0.6

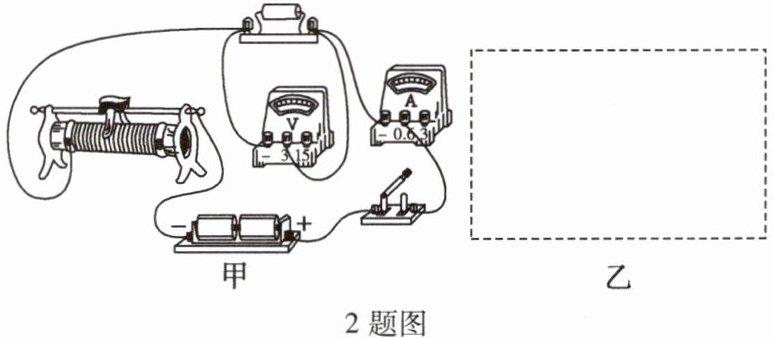

2.图甲是小明连接的实物电路,请在图乙虚线框中画出对应的电路图。

甲
乙
2题图

2.

【分析】要画出实物对应的电路图，需先梳理实物电路的连接关系：电流从电源正极出发，依次经过开关、电流表、定值电阻、滑动变阻器，回到电源负极，各元件为串联；电压表并联在定值电阻两端，测量其电压。绘制时需按此连接顺序，用规范的电路元件符号表示，确保元件位置、连接方式与实物一致。
【解析】根据实物电路，电源、开关、电流表、定值电阻、滑动变阻器串联，电压表并联在定值电阻两端。据此在虚线框内绘制电路图，元件符号正确，连线清晰，电流表串联在电路中，电压表并联在定值电阻两端，滑动变阻器符号符合要求。
【答案】
【知识点】电路图绘制、串联电路
【点评】本题是电学基础题，考查根据实物图画电路图的能力，核心是明确各元件的连接方式，需注意电路图的规范性，适合巩固电学基础。
【难度系数】0.6

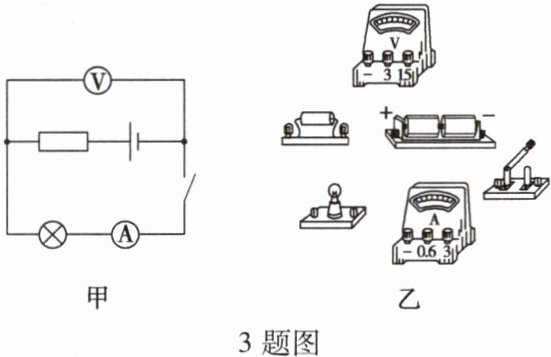

3. 根据图甲所示电路图,请用笔画线代替导线将图乙所示实物电路连接完整,电流表选小量程。

3题图

3.

【分析】
要连接实物电路，需先明确图甲的电路结构：定值电阻、灯泡、电流表、开关串联，电压表并联在电源两端，且电流表需选0~0.6A小量程。连接时，先按串联顺序连接电源、定值电阻、灯泡、电流表、开关，注意电流表的量程和正负接线柱；再将电压表并联在电源两端，保证电流从电压表正接线柱流入、负接线柱流出。
【解析】
1. 串联部分连接：从电源正极出发，依次连接定值电阻、灯泡，灯泡另一端接电流表的“0.6”接线柱（小量程），电流表的负接线柱连接开关，开关另一端连接电源负极，完成串联电路的连接。
2. 电压表连接：电压表并联在电源两端，电流从电压表“3”接线柱（正接线柱）流入，“-”接线柱（负接线柱）流出，对应连接电源正极和负极，完成电压表的并联。
【答案】

【知识点】
实物电路连接、电流表使用、电压表使用
【点评】
本题考查根据电路图连接实物电路，需掌握串联电路连接规则、电表量程选择及接线柱接法，是电学基础操作题，注重对基本实验技能的考查。
【难度系数】
0.5

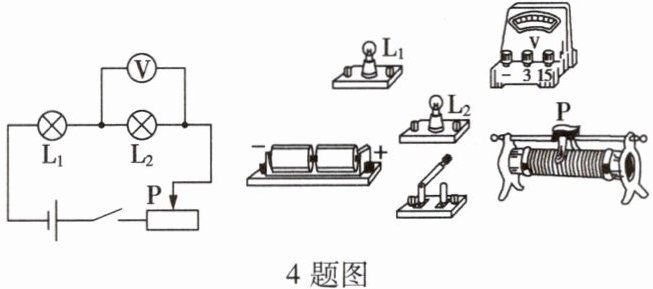

4.根据电路图,连接实物电路。

4题图

4.

【分析】要连接实物电路，先分析电路图：L₁与L₂串联，电压表测L₂两端电压，滑动变阻器、开关与两灯串联。连接思路：先按电流路径串联连接电源、开关、滑动变阻器、L₂、L₁，再将电压表并联在L₂两端，注意电压表正负接线柱和量程（两节干电池总电压3V，选0~3V量程）。
【解析】1. 串联电路连接：从电源正极出发，依次连接开关、滑动变阻器（一上一下接线）、L₂、L₁，最后回到电源负极，形成串联回路；2. 电压表连接：电压表选0~3V量程，将电压表的正接线柱（“3”端）接L₂的右端，负接线柱（“-”端）接L₂的左端，使电流从电压表正接线柱流入、负接线柱流出，完成连接。
【答案】
【知识点】实物电路连接、串联电路、电压表使用
【点评】本题为基础电路连接题，需掌握串联电路的连接顺序和电压表的正确使用规则，是电学实验的基础操作。
【难度系数】0.5

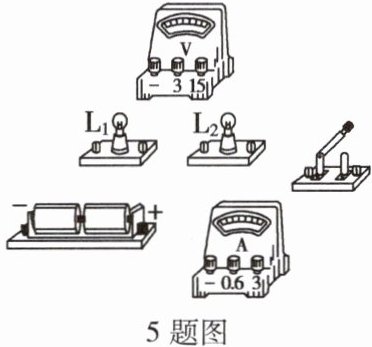

5.请利用图中提供的实验器材,连接实物电路使$\mathrm{L}_1$和$\mathrm{L}_2$两灯串联在电路中,要求电流表测电路中的电流(接小测量范围),电压表测$\mathrm{L}_2$两端的电压。

5.

【分析】要连接$\mathrm{L}_1$和$\mathrm{L}_2$串联的电路，需明确：①串联电路中电流依次经过所有用电器；②电流表需串联在电路中，测电流时选小量程（0~0.6A），电流从正接线柱流入、负接线柱流出；③电压表测$\mathrm{L}_2$两端电压时，需并联在$\mathrm{L}_2$两端，电源为两节干电池，总电压3V，故电压表选0~3V量程，电流从正接线柱流入、负接线柱流出。连接时按电流路径依次串联各元件，再并联电压表即可。
【解析】连接步骤：1. 从电源正极出发，先连接电流表的0.6A接线柱（正接线柱），电流表的负接线柱连接开关的一个接线柱；2. 开关的另一个接线柱连接$\mathrm{L}_2$的一个接线柱，$\mathrm{L}_2$的另一个接线柱连接$\mathrm{L}_1$的一个接线柱，$\mathrm{L}_1$的另一个接线柱连接电源负极，完成串联电路的连接；3. 将电压表并联在$\mathrm{L}_2$两端，电压表的3V接线柱（正接线柱）接$\mathrm{L}_2$靠近开关的一端，电压表的负接线柱接$\mathrm{L}_2$靠近$\mathrm{L}_1$的一端，这样电流表测电路电流，电压表测$\mathrm{L}_2$两端电压，符合要求。
【答案】
【知识点】串联电路连接、电流表使用、电压表使用
【点评】本题为基础电路连接题，考查串联电路的实物连接方法及电流表、电压表的正确使用规则，需明确各元件的连接方式和量程选择，难度适中。
【难度系数】0.5

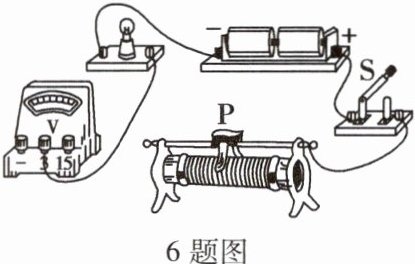

6.如图所示的电路中,有两根导线尚未连接,请用笔画线代替导线将电路连接完整。要求:①电压表测小灯泡两端电压;②闭合开关S,向右移动滑动变阻器的滑片P,小灯泡变亮。

6题图

6.

【分析】本题要求连接电路，需满足两个核心条件：①电压表测小灯泡两端电压，根据电压表使用规则，电压表应并联在小灯泡两端，电源为两节干电池（总电压约3V），故电压表选0~3V量程，正接线柱接小灯泡高电位端，负接线柱接低电位端；②向右移动滑动变阻器滑片P时小灯泡变亮，说明电路电流变大，滑动变阻器接入电阻变小，因此滑动变阻器需按“一上一下”接线，且接入的下接线柱为右侧，这样滑片右移时，接入的电阻丝长度缩短，电阻减小。解题时，先连接电压表使其并联在小灯泡两端，再连接滑动变阻器满足电阻变化要求。
【解析】1. 连接电压表：用导线将小灯泡的右接线柱与电压表的“3”接线柱相连，使电压表正接线柱与小灯泡右端（高电位）连通；2. 连接滑动变阻器：用导线将电压表的“-”接线柱与滑动变阻器的右上接线柱相连，此时滑动变阻器接入电路的是右下接线柱（已连开关）和右上接线柱，符合“一上一下”接法，向右移动滑片P时，接入的电阻丝长度变短，电阻减小，电流变大，小灯泡变亮，满足题目要求。
【答案】
【知识点】电压表使用、滑动变阻器使用、电路连接
【点评】本题考查基础电路连接，需掌握电压表的使用规则和滑动变阻器的工作原理，是电学实验的基础题型，难度适中。
【难度系数】0.6

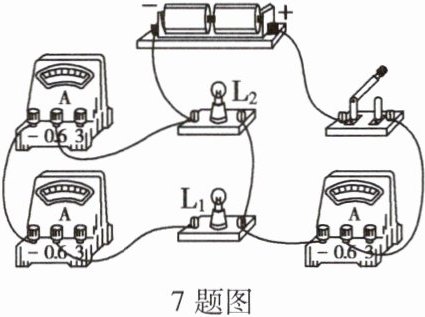

7.小明用如图所示电路探究并联电路中电流的规律,但电路中有一根导线接错了,请在错误的导线上打"×",然后画出正确的连线。

7题图

7.

【分析】
要探究并联电路中电流的规律，需让L₁、L₂组成并联电路，电流表分别测量干路和各支路的电流。首先观察原电路，找到错误连接的导线：电源负极与L₂左端的导线是错误的，该导线会导致L₂支路未接入电流表，且左侧电流表被短路，无法正常测量电流。解题思路是：先标记错误导线，再将电源负极正确连接到左侧电流表的“-”接线柱，使L₁、L₂形成并联，各电流表对应测量干路和支路电流，满足实验要求。
【解析】
1. 标记错误导线：原电路中连接电源负极与L₂左接线柱的导线是错误的，在该导线上打“×”。
2. 正确连线：将电源负极连接到左侧电流表的“-”接线柱，此时L₁和L₂为并联电路，右侧电流表测量干路电流，中间电流表测量L₁支路电流，左侧电流表测量L₂支路电流，符合探究并联电路电流规律的电路要求。
【答案】

【知识点】
并联电路电流规律、电流表的使用
【点评】
本题考查并联电路的电路连接及电流表的正确使用，需要学生掌握并联电路的结构特点和电流表的接线规则，是电学实验的基础题型，注重对电路故障判断和修正能力的考查。
【难度系数】
0.5

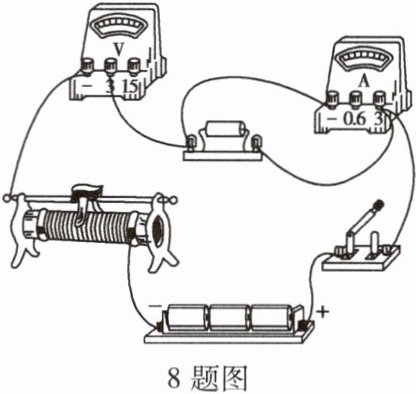

8.如图所示是小明连接的实物电路,他想用电流表测量电路中的电流,用电压表测量定值电阻两端的电压,经检查发现有一根导线连接错误,请在错误的导线上画“×”,并用笔画线代替导线画出正确的连线。

8题图

8.

【分析】
要解决该实物电路改错问题，需牢记电流表和电压表的使用规则：电流表需串联在电路中测量电流，电压表需并联在被测用电器（定值电阻）两端，且正负接线柱连接正确。观察原图可知，错误导线会导致电压表无法并联在定值电阻两端，需先定位错误导线，再按规则修正。
【解析】
1. 定位错误导线：原图中连接电流表“-”接线柱与定值电阻右端的导线为错误导线，该导线使电压表不能并联在定值电阻两端。
2. 修正操作：在错误导线上画“×”，再将电压表的“3”接线柱连接到定值电阻的右端，使电压表并联在定值电阻两端，满足测量要求。
【答案】

【知识点】
电流表使用、电压表使用、实物电路连接
【点评】
本题考查电流表和电压表的正确连接，属于电学基础题型，需掌握电表的连接规则，能有效巩固电路连接的基础知识。
【难度系数】
0.6
