1.（2024·达州中考）某彩色电视机的铭牌如图所示，其额定电功率为
110
W，额定电流是 0.5
A。当它正常工作时，60 s内消耗的电能为 6600
J。答案
110 0.5 6 600
解析:由铭牌信息可知,电视机的额定功率为 110 W,额定电压为 220 V; 由 P=UI 可得,额定电流为
$I=\frac{P}{U}=\frac{110\ \mathrm{W}}{220\ \mathrm{V}}=0.5\ \mathrm{A}$,60 s 内消耗的电能为 $W=Pt=110\ \mathrm{W}×60\ \mathrm{s}=6\ 600\ \mathrm{J}$。
解析:由铭牌信息可知,电视机的额定功率为 110 W,额定电压为 220 V; 由 P=UI 可得,额定电流为
$I=\frac{P}{U}=\frac{110\ \mathrm{W}}{220\ \mathrm{V}}=0.5\ \mathrm{A}$,60 s 内消耗的电能为 $W=Pt=110\ \mathrm{W}×60\ \mathrm{s}=6\ 600\ \mathrm{J}$。
解析
【分析】首先读取电视机铭牌上标注的额定功率，再利用电功率公式$P=UI$变形计算额定电流，最后根据电能公式$W=Pt$计算正常工作60s消耗的电能，解题时需准确读取铭牌信息并正确应用电学公式。
【解析】1. 由铭牌信息可知，该彩色电视机的额定电功率为$110\ \mathrm{W}$，额定电压为$220\ \mathrm{V}$；2. 根据电功率公式$P=UI$，变形可得额定电流$I=\frac{P}{U}=\frac{110\ \mathrm{W}}{220\ \mathrm{V}}=0.5\ \mathrm{A}$；3. 正常工作时，60s内消耗的电能$W=Pt=110\ \mathrm{W}×60\ \mathrm{s}=6600\ \mathrm{J}$。
【答案】110；0.5；6600
【知识点】电功率计算、电能计算
【点评】本题考查用电器铭牌信息的读取及电学基本公式的应用，属于基础题型，难度较低，需准确掌握相关公式的应用。
【难度系数】0.6
【解析】1. 由铭牌信息可知，该彩色电视机的额定电功率为$110\ \mathrm{W}$，额定电压为$220\ \mathrm{V}$；2. 根据电功率公式$P=UI$，变形可得额定电流$I=\frac{P}{U}=\frac{110\ \mathrm{W}}{220\ \mathrm{V}}=0.5\ \mathrm{A}$；3. 正常工作时，60s内消耗的电能$W=Pt=110\ \mathrm{W}×60\ \mathrm{s}=6600\ \mathrm{J}$。
【答案】110；0.5；6600
【知识点】电功率计算、电能计算
【点评】本题考查用电器铭牌信息的读取及电学基本公式的应用，属于基础题型，难度较低，需准确掌握相关公式的应用。
【难度系数】0.6
2. 一个标有“220 V 1 000 W”的电热器，根据铭牌推算，下列说法错误的是 (
A.额定电压为220 V
B.额定功率为1 000 W
C.正常工作时的电阻为484 Ω
D.一度电可以供它正常工作1 h
C
)A.额定电压为220 V
B.额定功率为1 000 W
C.正常工作时的电阻为484 Ω
D.一度电可以供它正常工作1 h
答案
C 解析:AB. 电热器的铭牌“220 V 1 000 W”的含义:220 V 是指电热器的额定电压是 220 V,1 000 W 是指电热器的额定功率为 1 000 W,故 AB 正确,不符合题意;C. 电热器正常工作电阻 $R=\frac{U^2}{P}=\frac{(220\ \mathrm{V})^2}{1\ 000\ \mathrm{W}}=48.4\ \Omega$,故 C 错误,符合题意;D.一度电可供额定功率 1 000 W 的电热器正常工作的时间 $t=\frac{W}{P}=\frac{1\ \mathrm{kW· h}}{1\ \mathrm{kW}}=1\ \mathrm{h}$,故 D 正确,不符合题意。故选 C。
解析
【分析】首先理解用电器铭牌“220 V 1 000 W”的含义：220V是额定电压（用电器正常工作时的电压），1000W是额定功率（用电器正常工作时的功率）。随后逐一分析选项：A、B直接对应铭牌的基础含义，判断对错；C需利用电功率公式计算正常工作电阻；D需利用电能公式计算工作时间，最终找出错误选项。
【解析】
1. 分析选项A、B：电热器铭牌“220 V 1 000 W”中，220 V表示额定电压为220 V，1 000 W表示额定功率为1 000 W，故A、B正确，不符合题意；
2. 分析选项C：根据电功率公式$R=\frac{U^2}{P}$，代入额定电压和额定功率，得正常工作电阻$R=\frac{(220\ \mathrm{V})^2}{1000\ \mathrm{W}}=48.4\ \Omega$，并非484 Ω，故C错误，符合题意；
3. 分析选项D：1度电即$1\ \mathrm{kW·h}$，额定功率$P=1000\ \mathrm{W}=1\ \mathrm{kW}$，根据电能公式$t=\frac{W}{P}$，得工作时间$t=\frac{1\ \mathrm{kW·h}}{1\ \mathrm{kW}}=1\ \mathrm{h}$，故D正确，不符合题意。
综上，错误的是C选项。
【答案】C
【知识点】额定电压与额定功率、电功率公式应用、电能与时间计算
【点评】本题考查用电器铭牌参数的理解及电功率、电能相关公式的基础应用，属于初中物理常规基础题，需准确掌握铭牌含义和相关公式即可解答。
【难度系数】0.7
【解析】
1. 分析选项A、B：电热器铭牌“220 V 1 000 W”中，220 V表示额定电压为220 V，1 000 W表示额定功率为1 000 W，故A、B正确，不符合题意；
2. 分析选项C：根据电功率公式$R=\frac{U^2}{P}$，代入额定电压和额定功率，得正常工作电阻$R=\frac{(220\ \mathrm{V})^2}{1000\ \mathrm{W}}=48.4\ \Omega$，并非484 Ω，故C错误，符合题意；
3. 分析选项D：1度电即$1\ \mathrm{kW·h}$，额定功率$P=1000\ \mathrm{W}=1\ \mathrm{kW}$，根据电能公式$t=\frac{W}{P}$，得工作时间$t=\frac{1\ \mathrm{kW·h}}{1\ \mathrm{kW}}=1\ \mathrm{h}$，故D正确，不符合题意。
综上，错误的是C选项。
【答案】C
【知识点】额定电压与额定功率、电功率公式应用、电能与时间计算
【点评】本题考查用电器铭牌参数的理解及电功率、电能相关公式的基础应用，属于初中物理常规基础题，需准确掌握铭牌含义和相关公式即可解答。
【难度系数】0.7
3. 核心素养 物理概念（2025·蚌埠第三实验学校调研）如图所示，闭合开关，发现灯$\mathrm{L}_1$较亮，灯$\mathrm{L}_2$较暗，下列说法正确的是（
A.灯$\mathrm{L}_1$两端电压大于灯$\mathrm{L}_2$两端电压
B.灯$\mathrm{L}_1$的电阻大于灯$\mathrm{L}_2$的电阻
C.灯$\mathrm{L}_1$的额定功率一定大于灯$\mathrm{L}_2$的额定功率
D.灯$\mathrm{L}_1$的实际功率大于灯$\mathrm{L}_2$的实际功率
D
）A.灯$\mathrm{L}_1$两端电压大于灯$\mathrm{L}_2$两端电压
B.灯$\mathrm{L}_1$的电阻大于灯$\mathrm{L}_2$的电阻
C.灯$\mathrm{L}_1$的额定功率一定大于灯$\mathrm{L}_2$的额定功率
D.灯$\mathrm{L}_1$的实际功率大于灯$\mathrm{L}_2$的实际功率
答案
D 解析:A.根据电路图知,两灯并联,电压相等,故 A 错误;BD.闭合开关,发现灯 $\mathrm{L}_1$ 较亮,灯 $\mathrm{L}_2$ 较暗,灯的亮度是由实际功率决定的,灯 $\mathrm{L}_1$ 的实际功率大于灯 $\mathrm{L}_2$ 的实际功率,根据 $P=\frac{U^2}{R}$ 知,灯 $\mathrm{L}_1$ 的电阻小于灯 $\mathrm{L}_2$ 的电阻,故 B 错误,D 正确;C.额定功率是指灯泡在额定电压下工作时的功率,灯 $\mathrm{L}_1$ 的实际功率大于灯 $\mathrm{L}_2$ 的实际功率,但不知道是否正常发光,无法比较额定功率大小,故 C 错误。故选 D。
解析
【分析】
首先观察电路图，判断灯$\mathrm{L}_1$与$\mathrm{L}_2$为并联连接；明确灯泡的亮度由实际功率决定，并联电路中各支路两端电压相等；再结合电功率相关公式，逐一分析各选项，排除错误选项得出正确答案。
【解析】
1. 电路判断：由图可知，闭合开关后，$\mathrm{L}_1$和$\mathrm{L}_2$并联，根据并联电路特点，各支路两端电压相等，因此$\mathrm{L}_1$和$\mathrm{L}_2$两端电压相等，故选项A错误。
2. 亮度与实际功率：灯泡的亮度由实际功率决定，$\mathrm{L}_1$较亮说明$\mathrm{L}_1$的实际功率大于$\mathrm{L}_2$的实际功率，故选项D正确。
3. 电阻分析：根据电功率公式$P=\frac{U^2}{R}$，并联时电压$U$相等，功率$P$与电阻$R$成反比，因$P_1＞P_2$，所以$R_1＜R_2$，即$\mathrm{L}_1$的电阻小于$\mathrm{L}_2$的电阻，选项B错误。
4. 额定功率分析：额定功率是灯泡在额定电压下的功率，题目未说明两灯是否正常发光，无法比较额定功率大小，选项C错误。
综上，正确答案为D。
【答案】
D
【知识点】
并联电路特点、实际功率与亮度关系、电功率计算
【点评】
本题考查并联电路规律、灯泡亮度的决定因素及电功率公式的应用，属于基础电路分析题，需掌握“灯泡亮度由实际功率决定”这一核心知识点，结合并联电路特点即可快速分析选项。
【难度系数】
0.6
首先观察电路图，判断灯$\mathrm{L}_1$与$\mathrm{L}_2$为并联连接；明确灯泡的亮度由实际功率决定，并联电路中各支路两端电压相等；再结合电功率相关公式，逐一分析各选项，排除错误选项得出正确答案。
【解析】
1. 电路判断：由图可知，闭合开关后，$\mathrm{L}_1$和$\mathrm{L}_2$并联，根据并联电路特点，各支路两端电压相等，因此$\mathrm{L}_1$和$\mathrm{L}_2$两端电压相等，故选项A错误。
2. 亮度与实际功率：灯泡的亮度由实际功率决定，$\mathrm{L}_1$较亮说明$\mathrm{L}_1$的实际功率大于$\mathrm{L}_2$的实际功率，故选项D正确。
3. 电阻分析：根据电功率公式$P=\frac{U^2}{R}$，并联时电压$U$相等，功率$P$与电阻$R$成反比，因$P_1＞P_2$，所以$R_1＜R_2$，即$\mathrm{L}_1$的电阻小于$\mathrm{L}_2$的电阻，选项B错误。
4. 额定功率分析：额定功率是灯泡在额定电压下的功率，题目未说明两灯是否正常发光，无法比较额定功率大小，选项C错误。
综上，正确答案为D。
【答案】
D
【知识点】
并联电路特点、实际功率与亮度关系、电功率计算
【点评】
本题考查并联电路规律、灯泡亮度的决定因素及电功率公式的应用，属于基础电路分析题，需掌握“灯泡亮度由实际功率决定”这一核心知识点，结合并联电路特点即可快速分析选项。
【难度系数】
0.6
4. 将一只“6 V 3 W”的小灯泡与一个阻值为12 Ω的电阻串联后接到12 V的电源上，闭合开关后，小灯泡的实际功率 （
A.大于3 W
B.等于3 W
C.小于3 W
D.无法确定
B
）A.大于3 W
B.等于3 W
C.小于3 W
D.无法确定
答案
B 解析:由题意可知小灯泡的电阻为 $R_{\mathrm{灯}}=\frac{U^2}{P}=\frac{(6\ \mathrm{V})^2}{3\ \mathrm{W}}=12\ \Omega$,小灯泡与一个阻值为 12 Ω 的电阻串联,所以电路的电流为 $I=\frac{U}{R_{\mathrm{灯}}+R_{\mathrm{电阻}}}=\frac{12\ \mathrm{V}}{12\ \Omega+12\ \Omega}=0.5\ \mathrm{A}$,所以小灯泡的实际功率为 $P=I^2R_{\mathrm{灯}}=(0.5\ \mathrm{A})^2×12\ \Omega=3\ \mathrm{W}$,故选 B。
解析
【分析】
要确定小灯泡的实际功率，需按以下步骤思考：1. 利用小灯泡的额定电压和额定功率，计算出小灯泡的电阻；2. 小灯泡与电阻串联，根据串联电路总电阻等于各电阻之和，算出电路总电阻，结合电源电压求出电路中的电流；3. 利用电流和小灯泡的电阻，计算小灯泡的实际功率，与额定功率对比得出结果。
【解析】
1. 计算小灯泡的电阻：根据电功率公式 $ P = \frac{U^2}{R} $，变形得小灯泡电阻 $ R_{\mathrm{灯}} = \frac{U_{\mathrm{额}}^2}{P_{\mathrm{额}}} = \frac{(6\ \mathrm{V})^2}{3\ \mathrm{W}} = 12\ \Omega $；
2. 计算串联电路的电流：串联总电阻 $ R_{\mathrm{总}} = R_{\mathrm{灯}} + R_{\mathrm{电阻}} = 12\ \Omega + 12\ \Omega = 24\ \Omega $，电路电流 $ I = \frac{U}{R_{\mathrm{总}}} = \frac{12\ \mathrm{V}}{24\ \Omega} = 0.5\ \mathrm{A} $；
3. 计算小灯泡的实际功率：$ P_{\mathrm{实}} = I^2 R_{\mathrm{灯}} = (0.5\ \mathrm{A})^2 × 12\ \Omega = 3\ \mathrm{W} $，因此小灯泡实际功率等于额定功率3W。
【答案】
B
【知识点】
电功率计算、串联电路特点
【点评】
本题是串联电路电功率的基础计算题，核心是利用额定参数求用电器电阻，结合串联电路规律计算电流，再求实际功率，属于常规基础题，考查学生对电功率公式和串联电路特点的掌握。
【难度系数】
0.6
要确定小灯泡的实际功率，需按以下步骤思考：1. 利用小灯泡的额定电压和额定功率，计算出小灯泡的电阻；2. 小灯泡与电阻串联，根据串联电路总电阻等于各电阻之和，算出电路总电阻，结合电源电压求出电路中的电流；3. 利用电流和小灯泡的电阻，计算小灯泡的实际功率，与额定功率对比得出结果。
【解析】
1. 计算小灯泡的电阻：根据电功率公式 $ P = \frac{U^2}{R} $，变形得小灯泡电阻 $ R_{\mathrm{灯}} = \frac{U_{\mathrm{额}}^2}{P_{\mathrm{额}}} = \frac{(6\ \mathrm{V})^2}{3\ \mathrm{W}} = 12\ \Omega $；
2. 计算串联电路的电流：串联总电阻 $ R_{\mathrm{总}} = R_{\mathrm{灯}} + R_{\mathrm{电阻}} = 12\ \Omega + 12\ \Omega = 24\ \Omega $，电路电流 $ I = \frac{U}{R_{\mathrm{总}}} = \frac{12\ \mathrm{V}}{24\ \Omega} = 0.5\ \mathrm{A} $；
3. 计算小灯泡的实际功率：$ P_{\mathrm{实}} = I^2 R_{\mathrm{灯}} = (0.5\ \mathrm{A})^2 × 12\ \Omega = 3\ \mathrm{W} $，因此小灯泡实际功率等于额定功率3W。
【答案】
B
【知识点】
电功率计算、串联电路特点
【点评】
本题是串联电路电功率的基础计算题，核心是利用额定参数求用电器电阻，结合串联电路规律计算电流，再求实际功率，属于常规基础题，考查学生对电功率公式和串联电路特点的掌握。
【难度系数】
0.6
5. 甲灯标有“6 V 1.5 W”的字样，乙灯标有“6 V 6 W“的字样，若将它们串联后接入电压为6 V的电路中，两灯中较亮的是
甲
（填“甲”或“乙”）灯，此时甲灯的实际功率为0.96
W。答案
甲 0.96 解析:甲灯电阻 $R_1=\frac{U_{\mathrm{额}1}^2}{P_{\mathrm{额}1}}=\frac{(6\ \mathrm{V})^2}{1.5\ \mathrm{W}}=24\ \Omega$,乙灯电阻 $R_2=\frac{U_{\mathrm{额}2}^2}{P_{\mathrm{额}2}}=\frac{(6\ \mathrm{V})^2}{6\ \mathrm{W}}=6\ \Omega$,将它们串联后使用,电路中的电流 $I=\frac{U}{R_1+R_2}=\frac{6\ \mathrm{V}}{24\ \Omega+6\ \Omega}=0.2\ \mathrm{A}$,甲灯的实际功率 $P_{\mathrm{实}1}=I^2R_1=(0.2\ \mathrm{A})^2×24\ \Omega=0.96\ \mathrm{W}$,乙灯的实际功率 $P_{\mathrm{实}2}=I^2R_2=(0.2\ \mathrm{A})^2×6\ \Omega=0.24\ \mathrm{W}$,灯泡的亮度取决于其实际功率的大小,因为 $P_{\mathrm{实}1}＞P_{\mathrm{实}2}$,所以甲灯较亮。
解析
【分析】
要判断串联后哪盏灯更亮，需依据灯泡亮度由实际功率决定的规律，先通过额定电压和额定功率计算两灯电阻，再利用串联电路电流特点和欧姆定律算出电路电流，最后计算甲灯实际功率，通过比较实际功率大小确定亮度。
【解析】
1. 计算两灯电阻：根据公式 $ R = \frac{U_{额}^2}{P_{额}} $，甲灯电阻 $ R_甲 = \frac{U_{额甲}^2}{P_{额甲}} = \frac{(6\ \mathrm{V})^2}{1.5\ \mathrm{W}} = 24\ \Omega $，乙灯电阻 $ R_乙 = \frac{U_{额乙}^2}{P_{额乙}} = \frac{(6\ \mathrm{V})^2}{6\ \mathrm{W}} = 6\ \Omega $。
2. 计算串联电路电流：串联总电阻 $ R_{总} = R_甲 + R_乙 = 24\ \Omega + 6\ \Omega = 30\ \Omega $，电路电流 $ I = \frac{U}{R_{总}} = \frac{6\ \mathrm{V}}{30\ \Omega} = 0.2\ \mathrm{A} $。
3. 计算甲灯实际功率：根据公式 $ P_{实} = I^2R $，甲灯实际功率 $ P_{实甲} = I^2R_甲 = (0.2\ \mathrm{A})^2 × 24\ \Omega = 0.96\ \mathrm{W} $。
4. 判断亮度：乙灯实际功率 $ P_{实乙} = I^2R_乙 = (0.2\ \mathrm{A})^2 × 6\ \Omega = 0.24\ \mathrm{W} $，因 $ P_{实甲} ＞ P_{实乙} $，故甲灯较亮。
【答案】
甲；0.96
【知识点】
电功率计算、串联电路特点、实际功率
【点评】
本题是电功率应用的基础题型，核心考查额定电阻计算、串联电流规律及实际功率的应用，需熟练掌握相关公式的灵活运用，难度适中。
【难度系数】
0.6
要判断串联后哪盏灯更亮，需依据灯泡亮度由实际功率决定的规律，先通过额定电压和额定功率计算两灯电阻，再利用串联电路电流特点和欧姆定律算出电路电流，最后计算甲灯实际功率，通过比较实际功率大小确定亮度。
【解析】
1. 计算两灯电阻：根据公式 $ R = \frac{U_{额}^2}{P_{额}} $，甲灯电阻 $ R_甲 = \frac{U_{额甲}^2}{P_{额甲}} = \frac{(6\ \mathrm{V})^2}{1.5\ \mathrm{W}} = 24\ \Omega $，乙灯电阻 $ R_乙 = \frac{U_{额乙}^2}{P_{额乙}} = \frac{(6\ \mathrm{V})^2}{6\ \mathrm{W}} = 6\ \Omega $。
2. 计算串联电路电流：串联总电阻 $ R_{总} = R_甲 + R_乙 = 24\ \Omega + 6\ \Omega = 30\ \Omega $，电路电流 $ I = \frac{U}{R_{总}} = \frac{6\ \mathrm{V}}{30\ \Omega} = 0.2\ \mathrm{A} $。
3. 计算甲灯实际功率：根据公式 $ P_{实} = I^2R $，甲灯实际功率 $ P_{实甲} = I^2R_甲 = (0.2\ \mathrm{A})^2 × 24\ \Omega = 0.96\ \mathrm{W} $。
4. 判断亮度：乙灯实际功率 $ P_{实乙} = I^2R_乙 = (0.2\ \mathrm{A})^2 × 6\ \Omega = 0.24\ \mathrm{W} $，因 $ P_{实甲} ＞ P_{实乙} $，故甲灯较亮。
【答案】
甲；0.96
【知识点】
电功率计算、串联电路特点、实际功率
【点评】
本题是电功率应用的基础题型，核心考查额定电阻计算、串联电流规律及实际功率的应用，需熟练掌握相关公式的灵活运用，难度适中。
【难度系数】
0.6

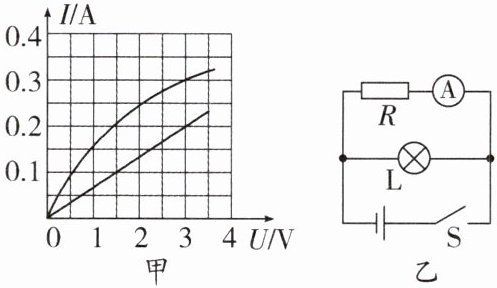

6.（2025·德阳中考）图甲为通过灯泡L和定值电阻R的电流与其两端电压关系的图像。把它们按图乙接入电路，闭合开关S，电流表示数为0.2 A，下列选项正确的是（
A.电源电压为1.5 V
B.定值电阻R的阻值为10 Ω
C.通过灯泡L的电流为0.2 A
D.灯泡L的实际功率为0.9 W
D
）A.电源电压为1.5 V
B.定值电阻R的阻值为10 Ω
C.通过灯泡L的电流为0.2 A
D.灯泡L的实际功率为0.9 W
答案
D 解析:闭合开关 S,此时电阻 R 与小灯泡 L 并联在电路中,电流表测量电阻 R 的电流,$I_R=0.2\ \mathrm{A}$,此时电阻 R 两端的电压为 $U_R=3\ \mathrm{V}$,电源电压 $U=U_R=3\ \mathrm{V}$,选项 A 错误;根据欧姆定律可得,定值电阻 R 的阻值:$R=\frac{U_R}{I_R}=\frac{3\ \mathrm{V}}{0.2\ \mathrm{A}}=15\ \Omega$,选项 B 错误;由图乙可知,电阻 R 与小灯泡 L 并联在电路中,小灯泡的电压为 3 V 时,小灯泡的电流是 0.3 A,选项 C 错误;灯泡 L 的实际功率为:$P_\mathrm{L}=U_\mathrm{L}I_\mathrm{L}=3\ \mathrm{V}×0.3\ \mathrm{A}=0.9\ \mathrm{W}$,选项 D 正确。
解析
【分析】
首先明确图甲的I-U图像：定值电阻R的电流与电压成正比，对应直线图像；灯泡L的电阻随温度变化，对应曲线图像。图乙中R与L并联，电流表测R的电流，已知电流表示数为0.2A，需先在R的I-U图像中找到对应电压（即电源电压，并联电路各支路电压等于电源电压），再结合并联电路特点和图甲数据逐一分析选项。
【解析】
1. 确定R的I-U图像：甲图中直线为定值电阻R的I-U图像，曲线为灯泡L的I-U图像。
2. 由图乙知，R与L并联，电流表测R的电流，即$I_R=0.2\ \mathrm{A}$。在R的I-U图像中，当$I_R=0.2\ \mathrm{A}$时，对应电压$U_R=3\ \mathrm{V}$，根据并联电路电压特点，电源电压$U=U_R=3\ \mathrm{V}$，故选项A错误。
3. 根据欧姆定律，定值电阻R的阻值：$R=\frac{U_R}{I_R}=\frac{3\ \mathrm{V}}{0.2\ \mathrm{A}}=15\ \Omega$，故选项B错误。
4. 并联电路中，灯泡L两端电压等于电源电压，即$U_L=U=3\ \mathrm{V}$。在L的I-U图像中，当$U_L=3\ \mathrm{V}$时，对应电流$I_L=0.3\ \mathrm{A}$，故选项C错误。
5. 灯泡L的实际功率：$P_\mathrm{L}=U_\mathrm{L}I_\mathrm{L}=3\ \mathrm{V}×0.3\ \mathrm{A}=0.9\ \mathrm{W}$，故选项D正确。
【答案】
D
【知识点】
并联电路特点、欧姆定律、电功率计算
【点评】
本题结合I-U图像考查并联电路的综合分析，需先区分定值电阻与灯泡的I-U图像，再利用并联电路电压规律和图像数据计算物理量，重点考查学生的读图能力和电路分析能力。
【难度系数】
0.6
首先明确图甲的I-U图像：定值电阻R的电流与电压成正比，对应直线图像；灯泡L的电阻随温度变化，对应曲线图像。图乙中R与L并联，电流表测R的电流，已知电流表示数为0.2A，需先在R的I-U图像中找到对应电压（即电源电压，并联电路各支路电压等于电源电压），再结合并联电路特点和图甲数据逐一分析选项。
【解析】
1. 确定R的I-U图像：甲图中直线为定值电阻R的I-U图像，曲线为灯泡L的I-U图像。
2. 由图乙知，R与L并联，电流表测R的电流，即$I_R=0.2\ \mathrm{A}$。在R的I-U图像中，当$I_R=0.2\ \mathrm{A}$时，对应电压$U_R=3\ \mathrm{V}$，根据并联电路电压特点，电源电压$U=U_R=3\ \mathrm{V}$，故选项A错误。
3. 根据欧姆定律，定值电阻R的阻值：$R=\frac{U_R}{I_R}=\frac{3\ \mathrm{V}}{0.2\ \mathrm{A}}=15\ \Omega$，故选项B错误。
4. 并联电路中，灯泡L两端电压等于电源电压，即$U_L=U=3\ \mathrm{V}$。在L的I-U图像中，当$U_L=3\ \mathrm{V}$时，对应电流$I_L=0.3\ \mathrm{A}$，故选项C错误。
5. 灯泡L的实际功率：$P_\mathrm{L}=U_\mathrm{L}I_\mathrm{L}=3\ \mathrm{V}×0.3\ \mathrm{A}=0.9\ \mathrm{W}$，故选项D正确。
【答案】
D
【知识点】
并联电路特点、欧姆定律、电功率计算
【点评】
本题结合I-U图像考查并联电路的综合分析，需先区分定值电阻与灯泡的I-U图像，再利用并联电路电压规律和图像数据计算物理量，重点考查学生的读图能力和电路分析能力。
【难度系数】
0.6
7. 灯泡$\mathrm{L}_1$、$\mathrm{L}_2$都标有“6 V 3.6 W”字样，灯泡$\mathrm{L}_3$、$\mathrm{L}_4$都标有“6 V 6 W”字样；把四个灯泡按如图所示连入电路中都发光，那么最亮的灯泡是
$\mathrm{L}_1$
，最暗的灯泡是$\mathrm{L}_2$
。答案
$\mathrm{L}_1$ $\mathrm{L}_2$ 解析:由 $P=\frac{U^2}{R}$ 可得 $R_1=R_2=\frac{U^2}{P}=\frac{(6\ \mathrm{V})^2}{3.6\ \mathrm{W}}=10\ \Omega$,$R_3=R_4=\frac{U^2}{P}=\frac{(6\ \mathrm{V})^2}{6\ \mathrm{W}}=6\ \Omega$,如题图所示,灯泡 $\mathrm{L}_2$ 和 $\mathrm{L}_3$ 并联,电压相等,电阻越小,实际功率越大,灯泡 $\mathrm{L}_3$ 的电阻较小,所以灯泡 $\mathrm{L}_3$ 比灯泡 $\mathrm{L}_2$ 亮;灯泡 $\mathrm{L}_1$ 与灯泡 $\mathrm{L}_4$ 是串联的,通过的电流相等,当电流相等时,电阻越大,实际功率越大,因为灯泡 $\mathrm{L}_1$ 的电阻较大,实际功率较大,所以灯泡 $\mathrm{L}_1$ 比灯泡 $\mathrm{L}_4$ 要亮;灯泡 $\mathrm{L}_3$ 和 $\mathrm{L}_4$ 的电阻相等,但是通过灯泡 $\mathrm{L}_4$ 的电流较大,所以灯泡 $\mathrm{L}_4$ 比灯泡 $\mathrm{L}_3$ 亮,综上所述可得,最亮的灯泡是 $\mathrm{L}_1$,最暗的灯泡是 $\mathrm{L}_2$。
解析
【分析】
要判断灯泡的亮度，需比较灯泡的实际功率，实际功率越大灯泡越亮。首先根据额定电压和额定功率计算各灯泡的电阻；再分析电路结构：$\mathrm{L}_2$与$\mathrm{L}_3$并联，再与$\mathrm{L}_1$、$\mathrm{L}_4$串联；最后结合串并联电路的电流、电压特点，选择合适的电功率公式，分别比较各灯泡的实际功率大小，进而确定最亮和最暗的灯泡。
【解析】
1. 计算各灯泡的电阻：
根据公式 $ R = \frac{U_{额}^2}{P_{额}} $，代入已知额定参数：
$ R_1 = R_2 = \frac{(6\ \mathrm{V})^2}{3.6\ \mathrm{W}} = 10\ \Omega $，
$ R_3 = R_4 = \frac{(6\ \mathrm{V})^2}{6\ \mathrm{W}} = 6\ \Omega $。
2. 分析并联部分（$\mathrm{L}_2$与$\mathrm{L}_3$）的实际功率：
$\mathrm{L}_2$和$\mathrm{L}_3$并联，两端电压相等，根据 $ P = \frac{U^2}{R} $，电压相同时，电阻越小实际功率越大。因 $ R_3 ＜ R_2 $，故 $ P_3 ＞ P_2 $，即$\mathrm{L}_3$比$\mathrm{L}_2$亮。
3. 分析串联部分（$\mathrm{L}_1$与$\mathrm{L}_4$）的实际功率：
$\mathrm{L}_1$和$\mathrm{L}_4$串联，通过的电流相等，根据 $ P = I^2R $，电流相同时，电阻越大实际功率越大。因 $ R_1 ＞ R_4 $，故 $ P_1 ＞ P_4 $，即$\mathrm{L}_1$比$\mathrm{L}_4$亮。
4. 比较所有灯泡的实际功率：
结合电路结构推导可得 $ P_1 ＞ P_4 ＞ P_3 ＞ P_2 $，实际功率最大的是$\mathrm{L}_1$，最小的是$\mathrm{L}_2$。
【答案】
$\mathrm{L}_1$；$\mathrm{L}_2$
【知识点】
电功率计算、串并联电路特点、实际功率
【点评】
本题考查电功率在实际电路中的应用，核心是结合串并联电路规律，灵活选择电功率公式比较实际功率，从而判断灯泡亮度，需注意电路结构的分析和公式的合理运用。
【难度系数】
0.5
要判断灯泡的亮度，需比较灯泡的实际功率，实际功率越大灯泡越亮。首先根据额定电压和额定功率计算各灯泡的电阻；再分析电路结构：$\mathrm{L}_2$与$\mathrm{L}_3$并联，再与$\mathrm{L}_1$、$\mathrm{L}_4$串联；最后结合串并联电路的电流、电压特点，选择合适的电功率公式，分别比较各灯泡的实际功率大小，进而确定最亮和最暗的灯泡。
【解析】
1. 计算各灯泡的电阻：
根据公式 $ R = \frac{U_{额}^2}{P_{额}} $，代入已知额定参数：
$ R_1 = R_2 = \frac{(6\ \mathrm{V})^2}{3.6\ \mathrm{W}} = 10\ \Omega $，
$ R_3 = R_4 = \frac{(6\ \mathrm{V})^2}{6\ \mathrm{W}} = 6\ \Omega $。
2. 分析并联部分（$\mathrm{L}_2$与$\mathrm{L}_3$）的实际功率：
$\mathrm{L}_2$和$\mathrm{L}_3$并联，两端电压相等，根据 $ P = \frac{U^2}{R} $，电压相同时，电阻越小实际功率越大。因 $ R_3 ＜ R_2 $，故 $ P_3 ＞ P_2 $，即$\mathrm{L}_3$比$\mathrm{L}_2$亮。
3. 分析串联部分（$\mathrm{L}_1$与$\mathrm{L}_4$）的实际功率：
$\mathrm{L}_1$和$\mathrm{L}_4$串联，通过的电流相等，根据 $ P = I^2R $，电流相同时，电阻越大实际功率越大。因 $ R_1 ＞ R_4 $，故 $ P_1 ＞ P_4 $，即$\mathrm{L}_1$比$\mathrm{L}_4$亮。
4. 比较所有灯泡的实际功率：
结合电路结构推导可得 $ P_1 ＞ P_4 ＞ P_3 ＞ P_2 $，实际功率最大的是$\mathrm{L}_1$，最小的是$\mathrm{L}_2$。
【答案】
$\mathrm{L}_1$；$\mathrm{L}_2$
【知识点】
电功率计算、串并联电路特点、实际功率
【点评】
本题考查电功率在实际电路中的应用，核心是结合串并联电路规律，灵活选择电功率公式比较实际功率，从而判断灯泡亮度，需注意电路结构的分析和公式的合理运用。
【难度系数】
0.5
8. (2025·淮北部分学校期末)灯泡$\mathrm{L}_1$标有“6 V 6 W”,灯泡$\mathrm{L}_2$标有“12 V 6 W”,当它们串联时,电路两端允许加的最大电压是
15
V。(不考虑温度对灯丝电阻的影响)答案
15 解析:灯泡 $\mathrm{L}_1$ 正常工作时的电流为 $I_1=\frac{P_1}{U_1}=\frac{6\ \mathrm{W}}{6\ \mathrm{V}}=1\ \mathrm{A}$,灯泡 $\mathrm{L}_1$ 的电阻为 $R_1=\frac{U_1}{I_1}=\frac{6\ \mathrm{V}}{1\ \mathrm{A}}=6\ \Omega$,灯泡 $\mathrm{L}_2$ 正常工作时的电流为 $I_2=\frac{P_2}{U_2}=\frac{6\ \mathrm{W}}{12\ \mathrm{V}}=0.5\ \mathrm{A}$,灯泡 $\mathrm{L}_2$ 的电阻为 $R_2=\frac{U_2}{I_2}=\frac{12\ \mathrm{V}}{0.5\ \mathrm{A}}=24\ \Omega$,当它们串联时,电路允许通过的最大电流为 0.5 A,由欧姆定律可知,当它们串联时,电路两端允许加的最大电压为 $U=I_2(R_1+R_2)=0.5\ \mathrm{A}×(6\ \Omega+24\ \Omega)=15\ \mathrm{V}$。
解析
【分析】
要解决串联电路中允许加的最大电压问题，需按以下思路思考：首先计算两个灯泡的额定电流，由于串联电路电流处处相等，电路的最大电流不能超过任一灯泡的额定电流，否则会损坏灯泡，因此最大电流取额定电流较小的那个；接着计算两个灯泡的电阻（不考虑温度影响，用额定电压和额定功率推导）；最后根据串联总电阻和最大电流，结合欧姆定律计算电路允许加的最大电压。
【解析】
1. 计算灯泡$\mathrm{L}_1$的额定电流和电阻：
由电功率公式 $ I = \frac{P}{U} $，得$\mathrm{L}_1$的额定电流 $ I_1 = \frac{P_1}{U_1} = \frac{6\ \mathrm{W}}{6\ \mathrm{V}} = 1\ \mathrm{A} $；
由欧姆定律变形公式 $ R = \frac{U}{I} $，得$\mathrm{L}_1$的电阻 $ R_1 = \frac{U_1}{I_1} = \frac{6\ \mathrm{V}}{1\ \mathrm{A}} = 6\ \Omega $。
2. 计算灯泡$\mathrm{L}_2$的额定电流和电阻：
同理，$\mathrm{L}_2$的额定电流 $ I_2 = \frac{P_2}{U_2} = \frac{6\ \mathrm{W}}{12\ \mathrm{V}} = 0.5\ \mathrm{A} $；
$\mathrm{L}_2$的电阻 $ R_2 = \frac{U_2}{I_2} = \frac{12\ \mathrm{V}}{0.5\ \mathrm{A}} = 24\ \Omega $。
3. 确定串联电路的最大电流：
串联时电流处处相等，为保证两灯安全，电路允许的最大电流为额定电流较小的 $ I_{\mathrm{max}} = I_2 = 0.5\ \mathrm{A} $。
4. 计算串联电路的最大电压：
串联总电阻 $ R_{\mathrm{总}} = R_1 + R_2 = 6\ \Omega + 24\ \Omega = 30\ \Omega $；
由欧姆定律，最大电压 $ U_{\mathrm{max}} = I_{\mathrm{max}} × R_{\mathrm{总}} = 0.5\ \mathrm{A} × 30\ \Omega = 15\ \mathrm{V} $。
【答案】
15
【知识点】
串联电路特点、电功率计算、欧姆定律应用
【点评】
本题考查串联电路中用电器的安全电压计算，核心是确定串联时的最大电流（取额定电流的最小值），结合电阻计算总电压，属于电学基础应用题，需掌握额定电流、电阻的推导方法及串联电路规律。
【难度系数】
0.6
要解决串联电路中允许加的最大电压问题，需按以下思路思考：首先计算两个灯泡的额定电流，由于串联电路电流处处相等，电路的最大电流不能超过任一灯泡的额定电流，否则会损坏灯泡，因此最大电流取额定电流较小的那个；接着计算两个灯泡的电阻（不考虑温度影响，用额定电压和额定功率推导）；最后根据串联总电阻和最大电流，结合欧姆定律计算电路允许加的最大电压。
【解析】
1. 计算灯泡$\mathrm{L}_1$的额定电流和电阻：
由电功率公式 $ I = \frac{P}{U} $，得$\mathrm{L}_1$的额定电流 $ I_1 = \frac{P_1}{U_1} = \frac{6\ \mathrm{W}}{6\ \mathrm{V}} = 1\ \mathrm{A} $；
由欧姆定律变形公式 $ R = \frac{U}{I} $，得$\mathrm{L}_1$的电阻 $ R_1 = \frac{U_1}{I_1} = \frac{6\ \mathrm{V}}{1\ \mathrm{A}} = 6\ \Omega $。
2. 计算灯泡$\mathrm{L}_2$的额定电流和电阻：
同理，$\mathrm{L}_2$的额定电流 $ I_2 = \frac{P_2}{U_2} = \frac{6\ \mathrm{W}}{12\ \mathrm{V}} = 0.5\ \mathrm{A} $；
$\mathrm{L}_2$的电阻 $ R_2 = \frac{U_2}{I_2} = \frac{12\ \mathrm{V}}{0.5\ \mathrm{A}} = 24\ \Omega $。
3. 确定串联电路的最大电流：
串联时电流处处相等，为保证两灯安全，电路允许的最大电流为额定电流较小的 $ I_{\mathrm{max}} = I_2 = 0.5\ \mathrm{A} $。
4. 计算串联电路的最大电压：
串联总电阻 $ R_{\mathrm{总}} = R_1 + R_2 = 6\ \Omega + 24\ \Omega = 30\ \Omega $；
由欧姆定律，最大电压 $ U_{\mathrm{max}} = I_{\mathrm{max}} × R_{\mathrm{总}} = 0.5\ \mathrm{A} × 30\ \Omega = 15\ \mathrm{V} $。
【答案】
15
【知识点】
串联电路特点、电功率计算、欧姆定律应用
【点评】
本题考查串联电路中用电器的安全电压计算，核心是确定串联时的最大电流（取额定电流的最小值），结合电阻计算总电压，属于电学基础应用题，需掌握额定电流、电阻的推导方法及串联电路规律。
【难度系数】
0.6
