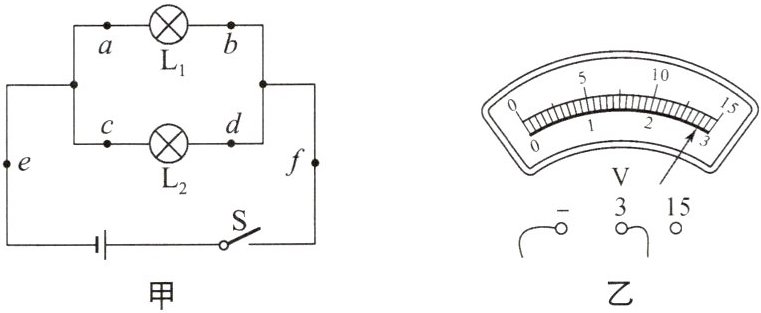

21. 在“探究并联电路的电压规律”实验中,小明使用了两个相同的灯泡,设计的电路如图甲所示.

(1)在连接电路时,开关应该______.
(2)连接好电路后闭合开关,小明发现灯$L_1$亮、灯$L_2$不亮,她用手按一下灯$L_2,$两灯都亮,松开手仍然是$L_1$亮、$L_2$不亮,则故障可能是______.
(3)排除故障后,在如图甲所示的电路图中,将电压表接在a、b两点之间时,闭合开关,电压表的示数如图丙所示,为______V.
(4)依次将电压表接在电路中的a和b、c和d、e和f两点之间,小明发现电压表的示数相等.由此他得到结论：并联电路中,电源电压与各支路两端的电压相等.小明得出的结论______(选填“科学”或“不科学”),接下来应该进行的操作是()
A. 更换不同规格的灯泡,多次实验
B. 将$L_1、$$L_2$的位置交换,再次探究
C. 保持电源、灯泡不变,多测量几次电路中的电压
(5)小明发现家里客厅的灯比卧室的灯亮,两灯两端的电压U_客和U_卧的大小关系是U_客______(选填“＞”“=”或“＜”)U_卧.

(1)断开 (2)$L_{2}$接触不良 (3)2.8 (4)不科学 A (5)= 解析:(1)在连接电路时,开关应处于断开状态.(2)灯$L_{1}$亮、灯$L_{2}$不亮,说明$L_{1}$所在的支路正常,$L_{2}$中没有电流通过,用手按一下$L_{2}$,两灯都亮,松开手仍然是$L_{1}$亮、$L_{2}$不亮,说明$L_{2}$接触不良.(3)根据题图乙可知,电压表所连量程为0~3V,分度值为0.1V,据此读出电压表示数为2.8V.(4)小明只做了一次实验就得出结论,此结论不科学,接下来应该进行的操作是更换不同规格的灯泡,多次实验,避免偶然性.(5)小明发现家里客厅的灯比卧室的灯亮,因为家庭电路中各用电器之间是并联的,并联电路中各支路两端的电压都相等,因此$U_{客}=U_{卧}$.

22. (多选)如图所示,电表a、b、c分别表示电流表或电压表,而且电表都是理想的,则下列各组电表示数中可能实现的是()

A. a的示数为1 A,b的示数为2 A,c的示数为0.5 A
B. a的示数为2 V,b的示数为1 A,c的示数为0.5 A
C. a的示数为0 A,b的示数为1 A,c的示数为2 V
D. a的示数为2 V,b的示数为0.5 A,c的示数为1 V

CD
