6. (武威中考)小丽在测量小灯泡的电功率实验中,实验器材有:电压恒为3V的电源一个、小灯泡(额定电压为2.5V)、电压表、电流表、滑动变阻器、开关各一个,导线若干。

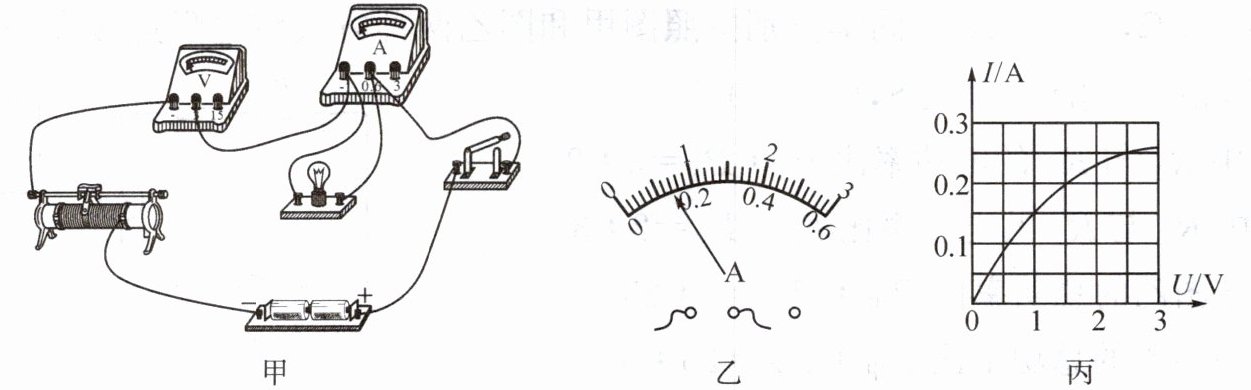

(1)如图甲所示是小丽连接的实物电路,图中有一根导线连接错误,请你在连接错误的导线上打“×”并补画出正确的连线;
(2)连接电路过程中,开关应该____(选填“断开”或“闭合”),闭合开关前,滑动变阻器的滑片应该移动到____(选填“最左”或“最右”)端;
(3)正确连接电路后闭合开关,发现灯泡不亮,电流表无示数,电压表有示数,则电路的故障可能是____;
A. 灯泡短路
B. 灯泡断路
C. 滑动变阻器短路
D. 滑动变阻器断路
(4)电路故障排除后,闭合开关,移动滑动变阻器的滑片,电流表指针如图乙所示,则此时通过小灯泡的电流是____A;
(5)某次正确操作后,小灯泡发光,电压表的示数为2.0V,为了测量小灯泡的额定电功率,这时应该向____(选填“左”或“右”)端移动滑动变阻器的滑片;
(6)小丽根据记录的多组I-U数据,画出通过小灯泡的电流随其两端电压变化的关系图像(如图丙所示),则小灯泡的额定功率为____W;
(7)小丽根据小灯泡的I-U图像(如图丙所示),分析出小灯泡的电阻随两端电压的增大而____(选填“增大”“不变”或“减小”),你认为原因是____。

(1) 　(2)断开　最左
　(3)B　(4)0.14　(5)右　(6)0.625
　(7)增大　灯丝电阻随温度的升高而增大

7. (多选)(滨州中考)某小组在测量标有“0.28A”字样小灯泡电功率的实验中,发现电压表只有0~3V量程完好。正确连接电路,闭合开关,移动滑动变阻器滑片,测得三组数据记录在表一中。同学们分析数据,发现小灯泡不能正常发光。讨论后重新连接电路,再次测得三组数据记录在表二中。下列分析正确的是()

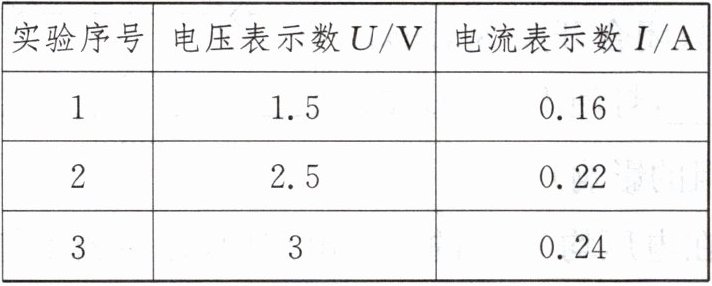

|实验序号|电压表示数$U/V$|电流表示数$I/A$|
|----|----|----|
|1|1.5|0.16|
|2|2.5|0.22|
|3|3|0.24|
表一

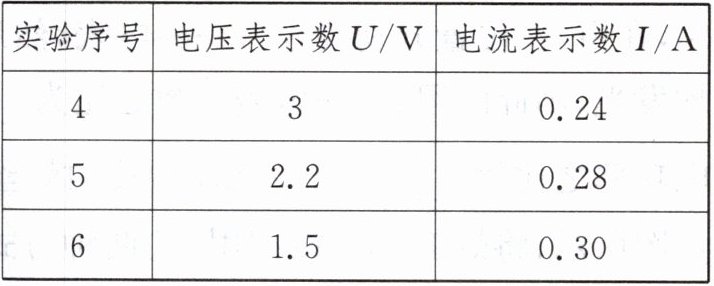

|实验序号|电压表示数$U/V$|电流表示数$I/A$|
|----|----|----|
|4|3|0.24|
|5|2.2|0.28|
|6|1.5|0.30|
表二
A. 电源电压为6V
B. 小灯泡的额定电压为3V
C. 小灯泡正常发光时的电阻为20Ω
D. 小灯泡正常发光消耗的电功率为1.064W

AD
