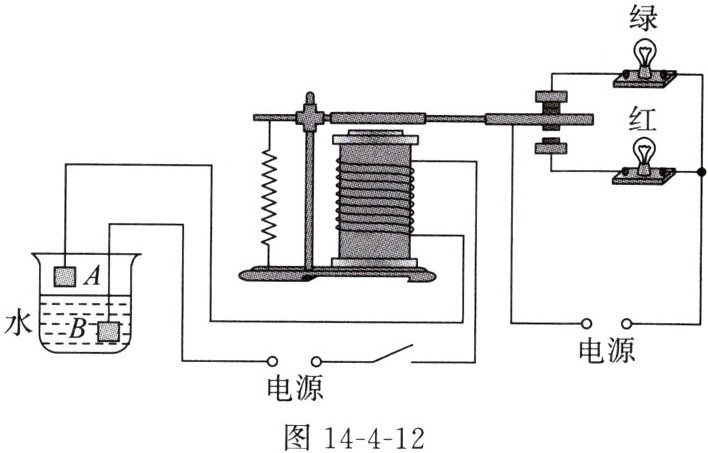

9. 图14-4-12是一种水位自动报警器的工作原理图，当水位达到金属块A时（日常生活用水是导电的），电路中(
图14-4-12
A.仅绿灯亮
B.仅红灯亮
C.红灯、绿灯都亮
D.红灯、绿灯都不亮
B
)。图14-4-12
A.仅绿灯亮
B.仅红灯亮
C.红灯、绿灯都亮
D.红灯、绿灯都不亮
答案
9. B
解析
【分析】
要解决该问题，需明确水位自动报警器的控制电路与工作电路的逻辑关系：控制电路由电源、开关、金属块A/B和导电的日常生活用水组成，工作电路由红灯、绿灯和电源构成，通过电磁继电器的衔铁动作切换工作电路。需根据水位变化判断控制电路通断，进而分析电磁铁磁性及工作电路的状态。
【解析】
1. 当水位未到达金属块A时，控制电路断开，电磁铁无磁性，衔铁在弹簧拉力作用下保持原位，此时工作电路中绿灯支路接通，绿灯亮，红灯支路断开，红灯不亮；
2. 当水位到达金属块A时，因水导电，控制电路被接通，电磁铁有电流通过产生磁性，吸引衔铁向下运动，衔铁与红灯触点接触、与绿灯触点分离，此时红灯支路接通，绿灯支路断开，仅红灯亮。
综上，符合选项描述的是B。
【答案】
B
【知识点】
电磁继电器、导体的导电性
【点评】
本题是电磁继电器的实际应用，结合水的导电性，解题关键是区分控制/工作电路，分析电磁铁磁性对衔铁动作的影响，进而判断工作电路通断，属于基础应用类题目。
【难度系数】
0.5
要解决该问题，需明确水位自动报警器的控制电路与工作电路的逻辑关系：控制电路由电源、开关、金属块A/B和导电的日常生活用水组成，工作电路由红灯、绿灯和电源构成，通过电磁继电器的衔铁动作切换工作电路。需根据水位变化判断控制电路通断，进而分析电磁铁磁性及工作电路的状态。
【解析】
1. 当水位未到达金属块A时，控制电路断开，电磁铁无磁性，衔铁在弹簧拉力作用下保持原位，此时工作电路中绿灯支路接通，绿灯亮，红灯支路断开，红灯不亮；
2. 当水位到达金属块A时，因水导电，控制电路被接通，电磁铁有电流通过产生磁性，吸引衔铁向下运动，衔铁与红灯触点接触、与绿灯触点分离，此时红灯支路接通，绿灯支路断开，仅红灯亮。
综上，符合选项描述的是B。
【答案】
B
【知识点】
电磁继电器、导体的导电性
【点评】
本题是电磁继电器的实际应用，结合水的导电性，解题关键是区分控制/工作电路，分析电磁铁磁性对衔铁动作的影响，进而判断工作电路通断，属于基础应用类题目。
【难度系数】
0.5

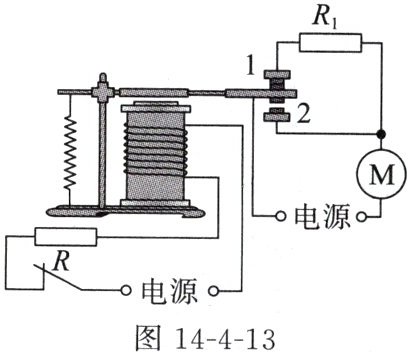

10. 棠棠在商场看到一种“聪明的电梯”，无人时运行极慢，一旦有人站上去就正常运转了。他设想了如图14-4-13所示的简易控制电路，R是一个力敏电阻，其阻值随所受压力的增大而减小。下列说法错误的是（
A.人上电梯后，电磁铁的磁性变强，工作电路中动触点接通静触点2
B.人上电梯后，电动机工作的电压和电流均增大
C.人下电梯后，电磁铁的磁性变弱，电动机转速较慢
D.人下电梯后，控制电路的功率变大，工作电路的功率变小
D
）。A.人上电梯后，电磁铁的磁性变强，工作电路中动触点接通静触点2
B.人上电梯后，电动机工作的电压和电流均增大
C.人下电梯后，电磁铁的磁性变弱，电动机转速较慢
D.人下电梯后，控制电路的功率变大，工作电路的功率变小
答案
10. D
解析
【分析】
要解决这道题，需先明确控制电路和工作电路的结构及工作原理：控制电路由力敏电阻R、电磁铁和电源组成，R的阻值随压力增大而减小；工作电路由R₁、电动机M和电源组成，动触点可接静触点1或2。解题时需分“有人上电梯”和“无人下电梯”两种情况，分析控制电路的电流、电磁铁磁性变化，再对应工作电路的连接方式，判断各选项的正误。
【解析】
1. 人上电梯时：压力增大→力敏电阻R阻值减小→控制电路电流增大→电磁铁磁性变强→吸下衔铁，动触点接通静触点2→工作电路中只有电动机M接入，电源电压全部加在M两端，因此电动机的电压和电流均增大，正常运转。故选项A、B正确。
2. 人下电梯后：压力减小→R阻值增大→控制电路电流减小→电磁铁磁性变弱→衔铁复位，动触点接通静触点1→工作电路中R₁与M串联，电动机两端电压小于电源电压，电流减小，转速变慢。故选项C正确。
3. 控制电路的功率P=UI，电源电压不变，人下电梯后控制电路电流减小，因此控制电路功率变小；工作电路中，人下电梯后电动机电压、电流均减小，功率也变小。选项D中“控制电路的功率变大”的说法错误。
【答案】
D
【知识点】
电磁继电器、电磁铁磁性、电功率
【点评】
本题结合力敏电阻与电磁继电器，考查电路动态分析和电功率计算，需清晰区分控制电路和工作电路的工作状态，明确不同压力下电阻、电流、电压的变化关系，是中等难度的电路分析题。
【难度系数】
0.5
要解决这道题，需先明确控制电路和工作电路的结构及工作原理：控制电路由力敏电阻R、电磁铁和电源组成，R的阻值随压力增大而减小；工作电路由R₁、电动机M和电源组成，动触点可接静触点1或2。解题时需分“有人上电梯”和“无人下电梯”两种情况，分析控制电路的电流、电磁铁磁性变化，再对应工作电路的连接方式，判断各选项的正误。
【解析】
1. 人上电梯时：压力增大→力敏电阻R阻值减小→控制电路电流增大→电磁铁磁性变强→吸下衔铁，动触点接通静触点2→工作电路中只有电动机M接入，电源电压全部加在M两端，因此电动机的电压和电流均增大，正常运转。故选项A、B正确。
2. 人下电梯后：压力减小→R阻值增大→控制电路电流减小→电磁铁磁性变弱→衔铁复位，动触点接通静触点1→工作电路中R₁与M串联，电动机两端电压小于电源电压，电流减小，转速变慢。故选项C正确。
3. 控制电路的功率P=UI，电源电压不变，人下电梯后控制电路电流减小，因此控制电路功率变小；工作电路中，人下电梯后电动机电压、电流均减小，功率也变小。选项D中“控制电路的功率变大”的说法错误。
【答案】
D
【知识点】
电磁继电器、电磁铁磁性、电功率
【点评】
本题结合力敏电阻与电磁继电器，考查电路动态分析和电功率计算，需清晰区分控制电路和工作电路的工作状态，明确不同压力下电阻、电流、电压的变化关系，是中等难度的电路分析题。
【难度系数】
0.5

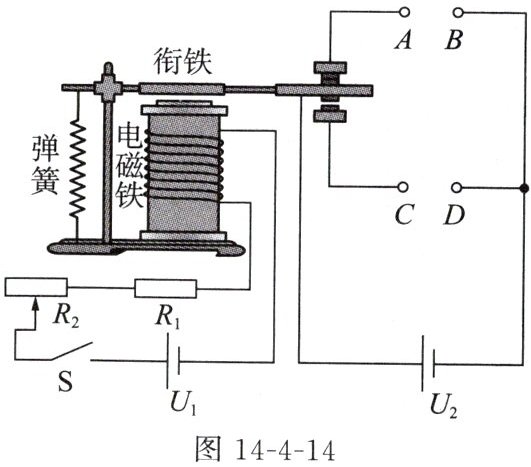

11. 图14-4-14是汽车尾气中CO(一氧化碳)浓度检测电路的示意图，气敏电阻$R_1$的阻值随CO浓度的增大而减小，$R_2$是滑动变阻器。闭合开关S，当CO的浓度高于某一设定值时，电铃报警。下列说法正确的是(
图14-4-14
A.电磁铁的上端是N极
B.电铃应接在A和B之间
C.当CO的浓度升高时，电磁铁的磁性减弱
D.电源用久后，$U_1$减小，CO的报警浓度会变高
D
)。图14-4-14
A.电磁铁的上端是N极
B.电铃应接在A和B之间
C.当CO的浓度升高时，电磁铁的磁性减弱
D.电源用久后，$U_1$减小，CO的报警浓度会变高
答案
11. D
解析
【分析】
要解决这道题，需结合电磁继电器的工作原理，逐一分析各选项：先明确控制电路（含U₁、R₁、电磁铁等）和工作电路（含U₂、触点等）的结构，再根据气敏电阻特性、安培定则、欧姆定律判断每个选项的正误。
1. 选项A：需用安培定则判断电磁铁极性，先确定控制电路电流方向；
2. 选项B：需分析衔铁吸合时工作电路的接通情况，确定电铃的位置；
3. 选项C：需结合CO浓度变化对R₁的影响，判断电磁铁磁性变化；
4. 选项D：需结合电源电压变化，分析报警浓度的变化。
【解析】
逐一分析各选项：
选项A：控制电路中，电源U₁正极在上，电流从电磁铁上端流入、下端流出。根据安培定则，右手握住螺线管，四指指向电流方向，大拇指指向螺线管的N极，可判断电磁铁下端为N极，上端为S极，A错误。
选项B：当CO浓度升高，R₁阻值减小，控制电路电流增大，电磁铁磁性增强，衔铁被吸下，此时工作电路中B、D触点接通，电铃应接在B、D之间才能报警；若接在A、B之间，衔铁吸下时A、B支路断开，电铃不工作，B错误。
选项C：CO浓度升高时，气敏电阻R₁阻值减小，控制电路电流增大，电磁铁磁性增强，而非减弱，C错误。
选项D：电源U₁用久后电压U₁减小，电磁铁吸合衔铁需要的电流I不变，根据欧姆定律$I=\frac{U_1}{R_1+R_2}$，U₁减小则需要的总电阻$R_1+R_2$减小，即R₁需更小；因R₁随CO浓度增大而减小，故需要CO浓度更高时R₁才能达到所需值，即CO的报警浓度会变高，D正确。
【答案】
D
【知识点】
电磁继电器、安培定则、欧姆定律
【点评】
本题结合汽车尾气检测的实际场景，考查电磁继电器的工作原理、安培定则及欧姆定律的应用，需理清控制电路与工作电路的变化关系，分析各物理量对电磁铁磁性的影响，是一道结合实际的基础电学题。
【难度系数】
0.5
要解决这道题，需结合电磁继电器的工作原理，逐一分析各选项：先明确控制电路（含U₁、R₁、电磁铁等）和工作电路（含U₂、触点等）的结构，再根据气敏电阻特性、安培定则、欧姆定律判断每个选项的正误。
1. 选项A：需用安培定则判断电磁铁极性，先确定控制电路电流方向；
2. 选项B：需分析衔铁吸合时工作电路的接通情况，确定电铃的位置；
3. 选项C：需结合CO浓度变化对R₁的影响，判断电磁铁磁性变化；
4. 选项D：需结合电源电压变化，分析报警浓度的变化。
【解析】
逐一分析各选项：
选项A：控制电路中，电源U₁正极在上，电流从电磁铁上端流入、下端流出。根据安培定则，右手握住螺线管，四指指向电流方向，大拇指指向螺线管的N极，可判断电磁铁下端为N极，上端为S极，A错误。
选项B：当CO浓度升高，R₁阻值减小，控制电路电流增大，电磁铁磁性增强，衔铁被吸下，此时工作电路中B、D触点接通，电铃应接在B、D之间才能报警；若接在A、B之间，衔铁吸下时A、B支路断开，电铃不工作，B错误。
选项C：CO浓度升高时，气敏电阻R₁阻值减小，控制电路电流增大，电磁铁磁性增强，而非减弱，C错误。
选项D：电源U₁用久后电压U₁减小，电磁铁吸合衔铁需要的电流I不变，根据欧姆定律$I=\frac{U_1}{R_1+R_2}$，U₁减小则需要的总电阻$R_1+R_2$减小，即R₁需更小；因R₁随CO浓度增大而减小，故需要CO浓度更高时R₁才能达到所需值，即CO的报警浓度会变高，D正确。
【答案】
D
【知识点】
电磁继电器、安培定则、欧姆定律
【点评】
本题结合汽车尾气检测的实际场景，考查电磁继电器的工作原理、安培定则及欧姆定律的应用，需理清控制电路与工作电路的变化关系，分析各物理量对电磁铁磁性的影响，是一道结合实际的基础电学题。
【难度系数】
0.5
