1 有一个同学在测量电压时用的是0~3 V的量程，但记录的读数却是6.5 V，则该同学实际测的电压值是（
A.5 V
B.2.5 V
C.1.3 V
D.11.5 V
C
）A.5 V
B.2.5 V
C.1.3 V
D.11.5 V
答案
1 C
解析
【分析】要解决该题，需明确电压表不同量程的读数对应关系：电压表常用的0~3V和0~15V量程，当指针位置相同时，0~15V量程的读数是0~3V量程读数的5倍。题目中同学实际使用的是0~3V量程，却误按0~15V量程读取了6.5V，只需将错误读数除以5，就能得到实际电压值。
【解析】电压表0~15V量程与0~3V量程的读数比例为5:1，因此实际电压 = 错误读数 ÷5 = 6.5V ÷5 =1.3V，对应选项C。
【答案】C
【知识点】电压表的量程与读数、电压的测量
【点评】本题考查电压表量程间的读数换算，属于基础知识点应用，核心是掌握两个量程的倍数关系，只要理清量程对应逻辑即可轻松解答。
【难度系数】0.6
【解析】电压表0~15V量程与0~3V量程的读数比例为5:1，因此实际电压 = 错误读数 ÷5 = 6.5V ÷5 =1.3V，对应选项C。
【答案】C
【知识点】电压表的量程与读数、电压的测量
【点评】本题考查电压表量程间的读数换算，属于基础知识点应用，核心是掌握两个量程的倍数关系，只要理清量程对应逻辑即可轻松解答。
【难度系数】0.6

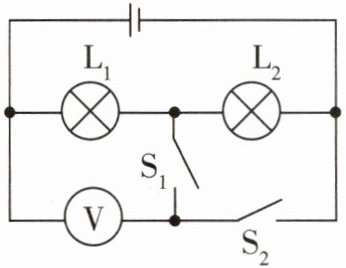

2 [2026上海华育中学月考] 如图，当$S_1$、$S_2$都闭合和$S_1$闭合、$S_2$断开时，电压表测得的电压分别是（
A.电源电压和$L_1$两端电压
B.电源电压和$L_2$两端电压
C.$L_2$两端电压和$L_1$两端电压
D.$L_1$两端电压和$L_2$两端电压
A
）A.电源电压和$L_1$两端电压
B.电源电压和$L_2$两端电压
C.$L_2$两端电压和$L_1$两端电压
D.$L_1$两端电压和$L_2$两端电压
答案
2 A 分析题图电路，当S₁、S₂都闭合时，L₂被短路，只有L₁工作，电压表与电源或L₁并联，测电源电压或L₁两端电压；S₁闭合、S₂断开时，L₁和L₂串联，电压表与L₁并联，测L₁两端电压。故A符合题意。
解析
【分析】要判断不同开关状态下电压表的测量对象，需先分析电路结构：①当S₁、S₂都闭合时，先判断用电器是否被短路，再确定电压表的并联部分；②当S₁闭合、S₂断开时，判断用电器的连接方式，再明确电压表并联的用电器，即可得出测量的电压。
【解析】
1. 当S₁、S₂都闭合时：S₂闭合会使L₂的两端被导线短路，电路为L₁的简单电路；电压表V并联在电源两端，同时也并联在L₁两端，因此电压表测量的是电源电压（或L₁两端电压）。
2. 当S₁闭合、S₂断开时：电流依次经过L₁、L₂，L₁与L₂串联；电压表V并联在L₁的两端，因此电压表测量的是L₁两端电压。
综上，两种情况电压表测得的电压分别是电源电压和L₁两端电压，对应选项A。
【答案】A
【知识点】电路分析、电压表的使用
【点评】本题考查开关状态变化时的电路分析，核心是判断电压表的并联对象，属于基础电路题，需掌握串并联电路的判断方法和电压表的测量规则。
【难度系数】0.6
【解析】
1. 当S₁、S₂都闭合时：S₂闭合会使L₂的两端被导线短路，电路为L₁的简单电路；电压表V并联在电源两端，同时也并联在L₁两端，因此电压表测量的是电源电压（或L₁两端电压）。
2. 当S₁闭合、S₂断开时：电流依次经过L₁、L₂，L₁与L₂串联；电压表V并联在L₁的两端，因此电压表测量的是L₁两端电压。
综上，两种情况电压表测得的电压分别是电源电压和L₁两端电压，对应选项A。
【答案】A
【知识点】电路分析、电压表的使用
【点评】本题考查开关状态变化时的电路分析，核心是判断电压表的并联对象，属于基础电路题，需掌握串并联电路的判断方法和电压表的测量规则。
【难度系数】0.6

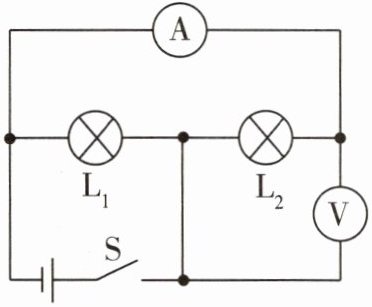

3 如图所示，当开关闭合后电路正常工作时，下列说法正确的是 （
A.开关只能控制灯$\mathrm{L}_1$
B.灯$\mathrm{L}_1$和$\mathrm{L}_2$是串联的
C.电压表测的是电源电压
D.电流表测的是通过电压表的电流
C
）A.开关只能控制灯$\mathrm{L}_1$
B.灯$\mathrm{L}_1$和$\mathrm{L}_2$是串联的
C.电压表测的是电源电压
D.电流表测的是通过电压表的电流
答案
3 C 由题图可知，两灯并联，电流表与灯L₂串联，所以电流表测的是通过灯L₂的电流，开关在干路中，控制整个电路，电压表测量并联电路的电压，即电源电压，故选C。
解析
【分析】
要解决这道题，需先分析电路的电流路径判断串并联，再确定各元件的作用：电流从电源正极出发，经开关S后分为两条独立支路，分别通过L₁和L₂后汇合回到电源负极，因此两灯并联；开关在干路，控制整个电路；电流表与L₂串联，电压表并联在电源两端，据此逐一分析选项。
【解析】
1. 判断电路连接：电流从电源正极流出，经开关S后分成两条支路，分别经过L₁、L₂回到负极，故L₁和L₂是并联，B选项错误。
2. 开关的作用：开关S在干路中，控制整个电路，并非只控制L₁，A选项错误。
3. 电压表的测量对象：电压表并联在电源两端，并联电路各支路电压等于电源电压，因此电压表测电源电压，C选项正确。
4. 电流表的测量对象：电流表与L₂串联，测的是通过L₂的电流，不是电压表的电流，D选项错误。
【答案】
C
【知识点】
并联电路、电流表使用、电压表使用
【点评】
本题考查电路识别与电表测量对象的判断，需掌握串并联电路的电流特点，明确电流表串联、电压表并联的使用规则，属于基础电路分析题。
【难度系数】
0.6
要解决这道题，需先分析电路的电流路径判断串并联，再确定各元件的作用：电流从电源正极出发，经开关S后分为两条独立支路，分别通过L₁和L₂后汇合回到电源负极，因此两灯并联；开关在干路，控制整个电路；电流表与L₂串联，电压表并联在电源两端，据此逐一分析选项。
【解析】
1. 判断电路连接：电流从电源正极流出，经开关S后分成两条支路，分别经过L₁、L₂回到负极，故L₁和L₂是并联，B选项错误。
2. 开关的作用：开关S在干路中，控制整个电路，并非只控制L₁，A选项错误。
3. 电压表的测量对象：电压表并联在电源两端，并联电路各支路电压等于电源电压，因此电压表测电源电压，C选项正确。
4. 电流表的测量对象：电流表与L₂串联，测的是通过L₂的电流，不是电压表的电流，D选项错误。
【答案】
C
【知识点】
并联电路、电流表使用、电压表使用
【点评】
本题考查电路识别与电表测量对象的判断，需掌握串并联电路的电流特点，明确电流表串联、电压表并联的使用规则，属于基础电路分析题。
【难度系数】
0.6

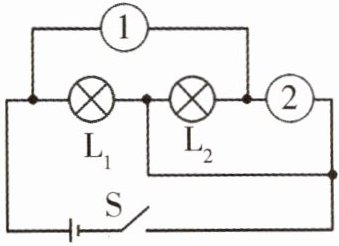

4 》一题多变·电表的辨别 如图所示,开关S闭合后,灯$L_1$和$L_2$都能发光,①②均为电表(电压表或电流表),则下列说法正确的是 (
A.①和②均是电流表
B.①是电流表,②是电压表
C.①和②均是电压表
D.①是电压表,②是电流表
B
)A.①和②均是电流表
B.①是电流表,②是电压表
C.①和②均是电压表
D.①是电压表,②是电流表
答案
4 B 运用假设法对各选项依次分析，电流表相当于导线，电压表相当于断路。
解析
【分析】要判断电表类型，需利用电流表相当于导线、电压表相当于断路的特点，采用假设法逐一分析各选项，确保灯$L_1$和$L_2$都能形成完整通路，正常发光。
【解析】
1. 分析选项A：若①和②均是电流表，电流表相当于导线，会直接短路$L_1$和$L_2$，造成电源短路，两灯都不发光，还会损坏电源，故A错误。
2. 分析选项B：若①是电流表，②是电压表，电流表相当于导线，电压表相当于断路。此时电流从电源正极流出，经开关后分为两条支路：一条经过灯$L_2$，另一条经过电表①和灯$L_1$，两条支路汇合后回到电源负极，$L_1$和$L_2$并联，都有电流通过，能正常发光；电压表②并联在电源两端，测量电源电压，符合要求，故B正确。
3. 分析选项C：若①和②均是电压表，电压表相当于断路，整个电路断开，无电流通过，两灯都不发光，故C错误。
4. 分析选项D：若①是电压表，②是电流表，电流表相当于导线，会直接短路灯$L_2$，电流不经过$L_2$，仅$L_1$发光，不符合两灯都发光的要求，故D错误。
【答案】B
【知识点】电流表与电压表的辨别、并联电路判断
【点评】本题是电表辨别类基础题，核心是掌握电流表和电压表的特性，通过假设法分析电路通路情况，需注意短路对电路的影响，避免误判。
【难度系数】0.6
【解析】
1. 分析选项A：若①和②均是电流表，电流表相当于导线，会直接短路$L_1$和$L_2$，造成电源短路，两灯都不发光，还会损坏电源，故A错误。
2. 分析选项B：若①是电流表，②是电压表，电流表相当于导线，电压表相当于断路。此时电流从电源正极流出，经开关后分为两条支路：一条经过灯$L_2$，另一条经过电表①和灯$L_1$，两条支路汇合后回到电源负极，$L_1$和$L_2$并联，都有电流通过，能正常发光；电压表②并联在电源两端，测量电源电压，符合要求，故B正确。
3. 分析选项C：若①和②均是电压表，电压表相当于断路，整个电路断开，无电流通过，两灯都不发光，故C错误。
4. 分析选项D：若①是电压表，②是电流表，电流表相当于导线，会直接短路灯$L_2$，电流不经过$L_2$，仅$L_1$发光，不符合两灯都发光的要求，故D错误。
【答案】B
【知识点】电流表与电压表的辨别、并联电路判断
【点评】本题是电表辨别类基础题，核心是掌握电流表和电压表的特性，通过假设法分析电路通路情况，需注意短路对电路的影响，避免误判。
【难度系数】0.6
4.1 [2025淮南西部地区联考]如图所示的电路中，当开关S闭合后，a、b两电表均有明显的示数，灯$\mathrm{L}_1$、$\mathrm{L}_2$都正常发光，则下列判断正确的是
（
A.a、b都是电流表
B.a、b都是电压表
C.a是电流表，b是电压表
D.a是电压表，b是电流表
（
C
）A.a、b都是电流表
B.a、b都是电压表
C.a是电流表，b是电压表
D.a是电压表，b是电流表
答案
4.1 C
解析
【分析】要判断a、b两电表的类型，需结合电流表（串联在电路中，相当于导线）和电压表（并联在电路中，相当于开路）的使用特点，根据题目“开关S闭合后，两灯都正常发光，两电表均有示数”的条件，逐一分析各选项对应的电路是否符合要求，排除错误选项即可得到正确答案。

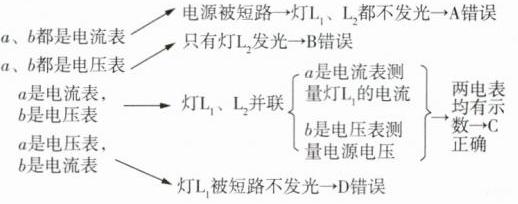

【解析】
1. 选项A：若a、b都是电流表，电流表相当于导线，开关闭合后，电流会经开关S、电流表b、电流表a直接形成电源短路，两灯都不发光，不符合题意，故A错误。
2. 选项B：若a、b都是电压表，电压表相当于开路，电路中几乎无电流，两灯都不发光，不符合题意，故B错误。
3. 选项C：若a是电流表，b是电压表，电流表a串联在L₁支路，测L₁的电流；电压表b并联在电源两端，测电源电压。此时L₁与L₂并联，开关闭合后两灯都正常发光，电流表a和电压表b均有示数，符合题意，故C正确。
4. 选项D：若a是电压表，b是电流表，电压表相当于开路，L₁所在支路断开，L₁不发光，不符合题意，故D错误。
【答案】4.1 C
【知识点】电流表的使用、电压表的使用、并联电路
【点评】本题考查电流表和电压表的正确使用，核心是明确电表的连接方式对电路的影响，通过逐一分析选项的电路状态，结合题目条件进行判断，属于中等难度的电路分析题。
【难度系数】0.5
【解析】
1. 选项A：若a、b都是电流表，电流表相当于导线，开关闭合后，电流会经开关S、电流表b、电流表a直接形成电源短路，两灯都不发光，不符合题意，故A错误。
2. 选项B：若a、b都是电压表，电压表相当于开路，电路中几乎无电流，两灯都不发光，不符合题意，故B错误。
3. 选项C：若a是电流表，b是电压表，电流表a串联在L₁支路，测L₁的电流；电压表b并联在电源两端，测电源电压。此时L₁与L₂并联，开关闭合后两灯都正常发光，电流表a和电压表b均有示数，符合题意，故C正确。
4. 选项D：若a是电压表，b是电流表，电压表相当于开路，L₁所在支路断开，L₁不发光，不符合题意，故D错误。
【答案】4.1 C
【知识点】电流表的使用、电压表的使用、并联电路
【点评】本题考查电流表和电压表的正确使用，核心是明确电表的连接方式对电路的影响，通过逐一分析选项的电路状态，结合题目条件进行判断，属于中等难度的电路分析题。
【难度系数】0.5
4.2 [2025烟台中考，多选] 如图所示，闭合开关，两个小灯泡$\mathrm{L}_1$和$\mathrm{L}_2$均能发光。下列关于该电路的分析正确的是（
A.若甲为电流表，则两灯一定并联
B.若乙为电流表，则乙测$\mathrm{L}_1$的电流
C.若丙为电流表，则丙测$\mathrm{L}_1$的电流
D.若甲为电流表，则乙可能为电压表
AC
）A.若甲为电流表，则两灯一定并联
B.若乙为电流表，则乙测$\mathrm{L}_1$的电流
C.若丙为电流表，则丙测$\mathrm{L}_1$的电流
D.若甲为电流表，则乙可能为电压表
答案
4.2 AC 第一步:画出电路图,便于理解与分析电路。

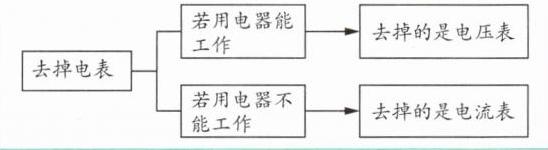

第二步:用“去表法”逐项假设,进行判断。
高分必备
“去表法”分析电路
解析
【分析】
要解决这道电路分析题，需先明确电流表串联在电路中、电压表并联在电路中的特点，再通过“去表法”（去掉电表后判断用电器能否正常工作，确定电表类型）分析电路，结合选项逐一验证。首先画出题中电路的等效电路图，再分别假设甲、乙、丙为电流表，分析电路是否正常，进而判断各选项正误。
【解析】
第一步：画出题中电路的等效电路图，明确电路结构。

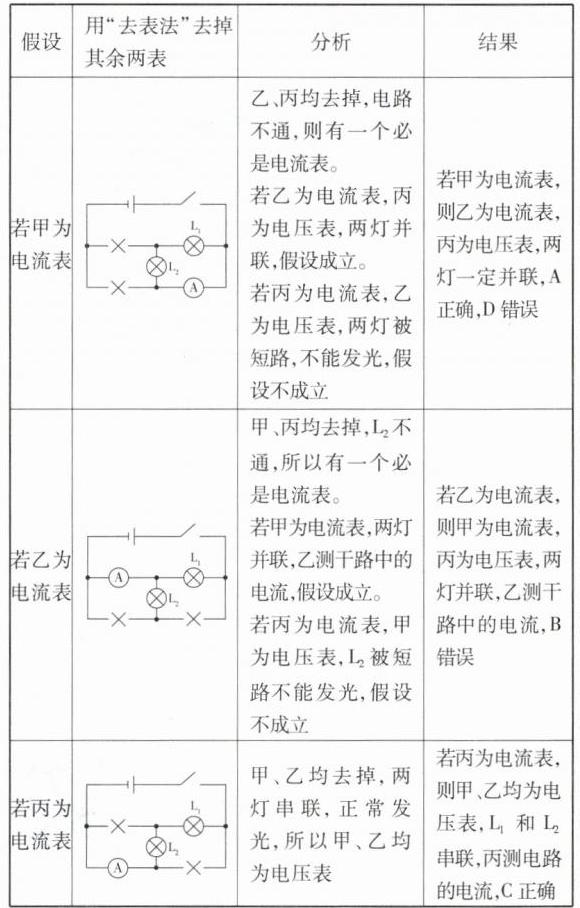

第二步：用“去表法”逐项分析选项：
选项A：若甲为电流表，去掉乙、丙两表后电路不通，说明乙、丙中必有一个电流表。若乙为电流表、丙为电压表，此时$\mathrm{L}_1$和$\mathrm{L}_2$并联，电路正常，两灯发光；若丙为电流表、乙为电压表，会导致$\mathrm{L}_2$短路，灯不发光，假设不成立。因此只有乙为电流表、丙为电压表时，两灯并联，故A正确。
选项B：若乙为电流表，去掉甲、丙两表后$\mathrm{L}_2$不通，说明甲、丙中必有一个电流表。若甲为电流表，乙测干路电流，并非仅测$\mathrm{L}_1$的电流；若丙为电流表，甲为电压表，会导致$\mathrm{L}_2$短路，灯不发光，假设不成立。因此乙为电流表时，乙测干路电流，不是$\mathrm{L}_1$的电流，故B错误。
选项C：若丙为电流表，去掉甲、乙两表后两灯串联，正常发光，说明甲、乙均为电压表，此时丙串联在电路中，测串联电路的电流，故C正确。
选项D：若甲为电流表，结合选项A的分析，此时乙必须为电流表（否则电路不通，$\mathrm{L}_2$短路），不可能为电压表，故D错误。
【答案】
AC
【知识点】
电路连接、电流表与电压表的使用
【点评】
本题为中考常见的电路分析题，核心方法是“去表法”，需掌握电流表串联、电压表并联的特点，通过假设法判断电路是否正常，考查学生对串并联电路和电表作用的理解应用能力。
【难度系数】
0.6
要解决这道电路分析题，需先明确电流表串联在电路中、电压表并联在电路中的特点，再通过“去表法”（去掉电表后判断用电器能否正常工作，确定电表类型）分析电路，结合选项逐一验证。首先画出题中电路的等效电路图，再分别假设甲、乙、丙为电流表，分析电路是否正常，进而判断各选项正误。
【解析】
第一步：画出题中电路的等效电路图，明确电路结构。
第二步：用“去表法”逐项分析选项：
选项A：若甲为电流表，去掉乙、丙两表后电路不通，说明乙、丙中必有一个电流表。若乙为电流表、丙为电压表，此时$\mathrm{L}_1$和$\mathrm{L}_2$并联，电路正常，两灯发光；若丙为电流表、乙为电压表，会导致$\mathrm{L}_2$短路，灯不发光，假设不成立。因此只有乙为电流表、丙为电压表时，两灯并联，故A正确。
选项B：若乙为电流表，去掉甲、丙两表后$\mathrm{L}_2$不通，说明甲、丙中必有一个电流表。若甲为电流表，乙测干路电流，并非仅测$\mathrm{L}_1$的电流；若丙为电流表，甲为电压表，会导致$\mathrm{L}_2$短路，灯不发光，假设不成立。因此乙为电流表时，乙测干路电流，不是$\mathrm{L}_1$的电流，故B错误。
选项C：若丙为电流表，去掉甲、乙两表后两灯串联，正常发光，说明甲、乙均为电压表，此时丙串联在电路中，测串联电路的电流，故C正确。
选项D：若甲为电流表，结合选项A的分析，此时乙必须为电流表（否则电路不通，$\mathrm{L}_2$短路），不可能为电压表，故D错误。
【答案】
AC
【知识点】
电路连接、电流表与电压表的使用
【点评】
本题为中考常见的电路分析题，核心方法是“去表法”，需掌握电流表串联、电压表并联的特点，通过假设法判断电路是否正常，考查学生对串并联电路和电表作用的理解应用能力。
【难度系数】
0.6

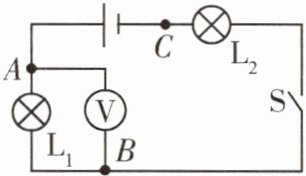

5 灯$\mathrm{L}_1$与$\mathrm{L}_2$串联，先用电压表测$\mathrm{L}_1$两端的电压，如图所示，在测$\mathrm{L}_2$两端的电压时，只将电压表接A的一端改接C，这种连接方法
不正确
（填“正确”或“不正确”），原因是电压表的正、负接线柱接反了
。答案
5 不正确 电压表的正、负接线柱接反了
解析
【分析】要判断这种连接是否正确，需依据电压表的使用规则：电压表并联在被测电路两端时，电流需从正接线柱流入，负接线柱流出。先明确电路中各点的电位：电源正极连接A点，A点电位高于B点；C点在电源正极与L₂之间，电位接近电源正极。测L₁电压时，电压表接A（正接线柱）、B（负接线柱），符合电流方向。若将接A的一端改接C，会导致电压表正负接线柱接反，违反使用规则，因此连接方法不正确。
【解析】电压表的正确使用要求电流“正进负出”。原电路中，A点电位高于B点，测L₁电压时，电压表接A为正接线柱、B为负接线柱，连接正确。当测L₂两端电压时，若将电压表接A的一端改接C，此时C点电位高于B点，电压表的正接线柱接B、负接线柱接C，电流会从负接线柱流入、正接线柱流出，不符合电压表的使用规则，故这种连接方法不正确。
【答案】不正确；电压表的正、负接线柱接反了
【知识点】电压表的使用、串联电路
【点评】本题考查电压表的正确使用，核心是掌握“正进负出”的接线规则，需结合电路中各点电位高低判断接线是否正确，属于基础应用类题目，需牢记电表使用的基本要求。
【难度系数】0.5
【解析】电压表的正确使用要求电流“正进负出”。原电路中，A点电位高于B点，测L₁电压时，电压表接A为正接线柱、B为负接线柱，连接正确。当测L₂两端电压时，若将电压表接A的一端改接C，此时C点电位高于B点，电压表的正接线柱接B、负接线柱接C，电流会从负接线柱流入、正接线柱流出，不符合电压表的使用规则，故这种连接方法不正确。
【答案】不正确；电压表的正、负接线柱接反了
【知识点】电压表的使用、串联电路
【点评】本题考查电压表的正确使用，核心是掌握“正进负出”的接线规则，需结合电路中各点电位高低判断接线是否正确，属于基础应用类题目，需牢记电表使用的基本要求。
【难度系数】0.5
