2026年点拨训练九年级物理上册沪粤版安徽专版第52页答案
8.如图所示，电路中开关S闭合时电压表测量的是（
B
）

A.电源电压
B.$L_1$两端的电压
C.$L_2$两端的电压
D.$L_2$两端的电压和电源电压之和

答案

B
9.［亳州模拟］物理老师说过:电流表在电路中相当于导线,电压表在电路中相当于开路。爱动脑筋的小强将完好的电流表、电压表、小灯泡连接成如图所示的电路,电源由两节新干电池组成,当开关闭合后,会出现
（
A
）


A.电压表示数接近3 V
B.电流表指针明显偏转
C.小灯泡发光
D.电池被烧坏

答案

A

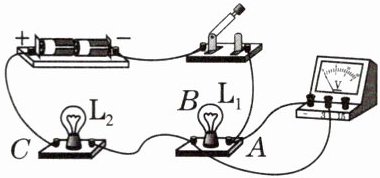

10.新考向 如图所示，灯$\mathrm{L}_1$与灯$\mathrm{L}_2$串联，先用电压表测灯$\mathrm{L}_1$两端电压，再测灯$\mathrm{L}_2$两端电压时，只将电压表接A点的一端改接到C点，这种接法
不正确
（填“正确”或“不正确”），因为
电压表的正负接线柱接反了
。

答案

不正确;电压表的正负接线柱接反了

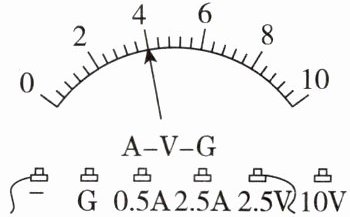

11.新设问 如图所示的为多用途“演示教学电表”的简化表盘及接线情况，此时所测的物理量是
电压
，量程是
0～2.5 V
，示数为
1 V
。

答案

电压;0～2.5 V;1 V
12. [厦门模拟改编]如图所示，电源电压为3 V，请根据闭合开关后的现象分析故障。(若电路只有一处故障且发生在灯$L_1$或$L_2$上)

(1)若灯$L_1$不发光，$L_2$发光，则电路故障可能是
L₁短路
。
(2)若灯泡$L_1$、$L_2$均不发光，电压表示数为3 V，则电路故障可能是
L₁断路
。
(3)若灯泡$L_1$、$L_2$均不发光，电压表无示数，则电路故障可能是
L₂断路
。

答案

(1)$L_1$短路
(2)$L_1$断路
(3)$L_2$断路

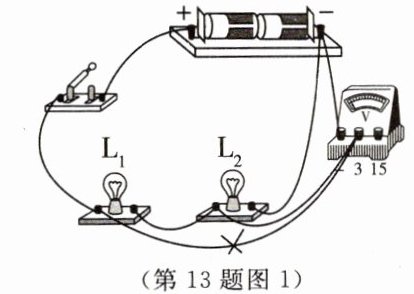

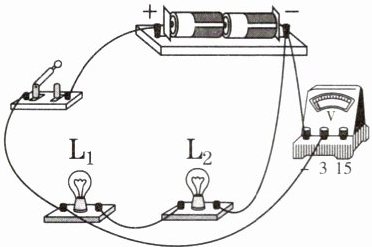

13.如图所示的是小点所连的电路，她要测量小灯泡$\mathrm{L}_2$两端的电压。

(1)请你找出连错的导线，在这根导线上画“×”，并用笔画出一根正确连接的导线。
(2)在方框里画出正确连线后对应的电路图。

答案


解：(1)如图2所示。
(2)如图3所示。
14. [高阶思维]在如图所示的电路中，①②③是三块电表。若闭合开关后灯$\mathrm{L}_1$与$\mathrm{L}_2$串联，则
②
是电流表；若闭合开关后灯$\mathrm{L}_1$与$\mathrm{L}_2$并联，则
②
是电压表。(均填“①”“②”或“③”)

答案

②;②
