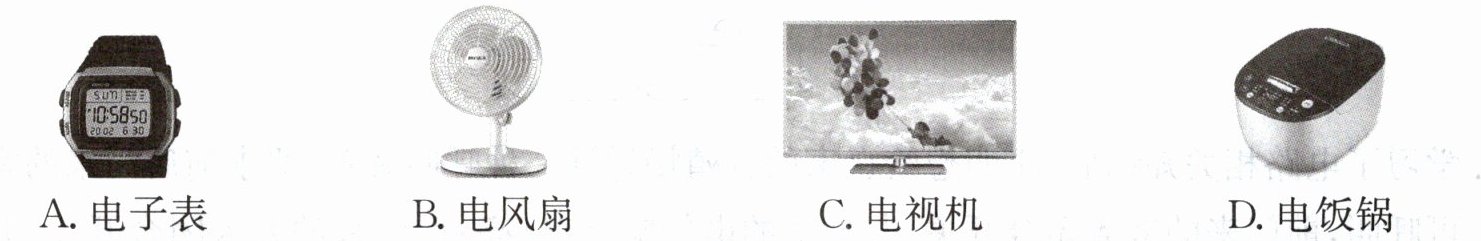

1. 如图所示,下列家用电器正常工作电流接近1A的是()
A. 电子表
B. 电风扇
C. 电视机
D. 电饭锅
A. 电子表
B. 电风扇
C. 电视机
D. 电饭锅
答案
C
2. (教材改编)表示电流强弱的物理量是电流,通常用字母____表示,它的单位是安培,简称安,符号是____。有些设备中电流很小,这时我们常使用比安培小的单位____(mA)、微安(μA)。它们同安培的关系是1mA= ____A,1μA= ____A。例如,维持电子表液晶显示器的工作,只需几____的电流。
答案
$ I $ A 毫安 $ 1 \times 10^{-3} $ $ 10^{-6} $ 微安

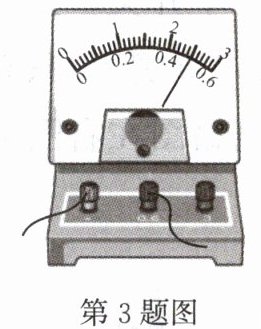

3. 电路中的电流可以用电流表测量,在测量时,它必须____(选填“串联”或“并联”)在待测电路中,让电流从电流表的____接线柱流入,图中电流表的读数是____A。
答案
串联 正 $ 0.5 $

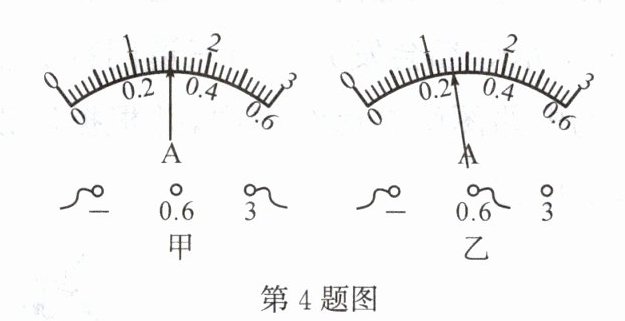

4. (蔡甸联考)读出如图所示电流表的读数：甲____；乙____。
答案
$ 1.5 $ A $ 0.26 $ A

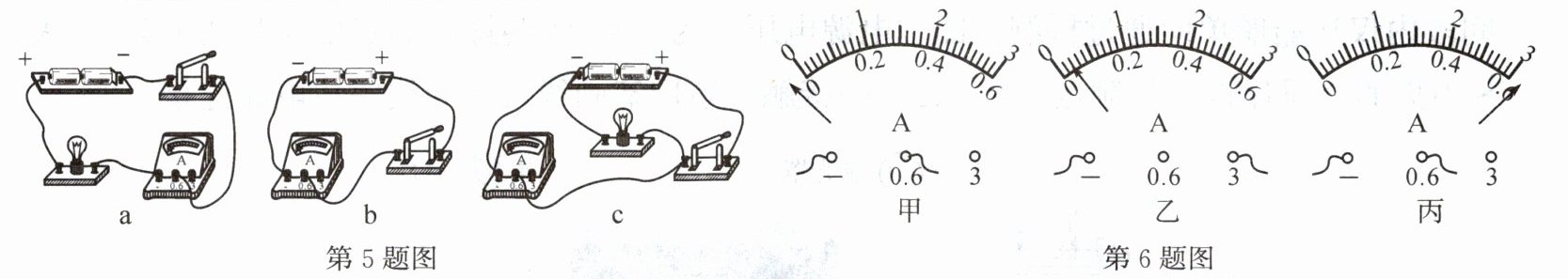

5. 如图所示为错误使用电流表的常见情况,请指出各图错误的原因。
a图____；b图____；
c图____。
a
b
c
甲
乙
丙
a图____；b图____；
c图____。
a
b
c
甲
乙
丙
答案
电流表正负接线柱接反了 电流表直接接在了电源两端 电流表与灯泡并联接入了电路
6. 如图所示是用电流表测电流时,闭合开关后指针偏转常见的三种情况：
(1)发生甲现象的原因是____。
(2)发生乙现象的原因是____；接下来的操作是：断开开关,____进行实验。
(3)发生丙现象的原因是____。
(1)发生甲现象的原因是____。
(2)发生乙现象的原因是____；接下来的操作是：断开开关,____进行实验。
(3)发生丙现象的原因是____。
答案
(1)电流表正负接线柱接反了 (2)电流表所选量程太大 换接 $ 0 \sim 0.6 $ A 的量程 (3)电流表所选量程太小

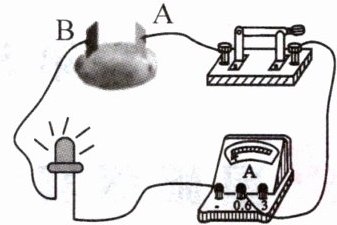

7. (2024·扬州联考)把两种不同的金属片分别插入土豆中,制成“土豆电池”,接入如图所示的电路,闭合开关后发光二极管发光,电流表有示数。下列说法正确的是()
A. 发光二极管发光时主要将电能转化为内能
B. 金属片A是“土豆电池”的正极
C. “土豆电池”将电能转化为化学能
D. “土豆电池”外部,电流从B金属片流出经过发光二极管回到A金属片
A. 发光二极管发光时主要将电能转化为内能
B. 金属片A是“土豆电池”的正极
C. “土豆电池”将电能转化为化学能
D. “土豆电池”外部,电流从B金属片流出经过发光二极管回到A金属片
答案
B
