6. (2025·徐州期中)如图所示,小羽家墙角有一鱼缸,盛了一部分水,小羽用激光笔从A 点射向水面,在缸底 C 点和墙上 B 点照出两个光斑,请帮小羽完成激光笔射出的光形成光斑的光路图。
答案
【分析】
要完成激光从A点射出形成两个光斑的光路，需明确：激光射向水面时，一部分光在水面发生反射，形成墙上B点的光斑；另一部分光折射进入水中，形成缸底C点的光斑。解题时先确定入射点，再分别依据光的反射定律和折射定律画出反射光线、折射光线，即可得到对应两个光斑的光路。
【解析】
1. 确定入射点：连接A点与水面，找到交点O（入射点）；
2. 画反射光线：根据光的反射定律，反射角等于入射角，在水面上方连接O点与B点，得到反射光线，对应B点的光斑；
3. 画折射光线：根据光的折射定律，光从空气斜射入水中时折射角小于入射角，在水面下方连接O点与C点，得到折射光线，对应C点的光斑。
【答案】
【知识点】
光的反射定律、光的折射规律
【点评】
本题考查光学中反射与折射的光路作图，需熟练掌握反射、折射的规律，区分两种光线的画法，是光学作图的基础题型。
【难度系数】
0.6
解析
【分析】
要完成激光从A点射出形成两个光斑的光路，需明确激光射向水面时，一部分光在水面发生反射，形成墙上B点的光斑；另一部分光折射进入水中，形成缸底C点的光斑。解题时先确定入射点，再分别依据光的反射定律和折射定律画出反射光线、折射光线，即可得到对应两个光斑的光路。
【解析】
1. 确定入射点：连接A点与水面，找到交点O（入射点）；
2. 画反射光线：根据光的反射定律，反射角等于入射角，在水面上方连接O点与B点，得到反射光线，对应B点的光斑；
3. 画折射光线：根据光的折射定律，光从空气斜射入水中时折射角小于入射角，在水面下方连接O点与C点，得到折射光线，对应C点的光斑。
【答案】
【知识点】
光的反射定律、光的折射规律
【点评】
本题考查光学中反射与折射的光路作图，需熟练掌握反射、折射的规律，区分两种光线的画法，是光学作图的基础题型。
【难度系数】
0.6
要完成激光从A点射出形成两个光斑的光路，需明确激光射向水面时，一部分光在水面发生反射，形成墙上B点的光斑；另一部分光折射进入水中，形成缸底C点的光斑。解题时先确定入射点，再分别依据光的反射定律和折射定律画出反射光线、折射光线，即可得到对应两个光斑的光路。
【解析】
1. 确定入射点：连接A点与水面，找到交点O（入射点）；
2. 画反射光线：根据光的反射定律，反射角等于入射角，在水面上方连接O点与B点，得到反射光线，对应B点的光斑；
3. 画折射光线：根据光的折射定律，光从空气斜射入水中时折射角小于入射角，在水面下方连接O点与C点，得到折射光线，对应C点的光斑。
【答案】
【知识点】
光的反射定律、光的折射规律
【点评】
本题考查光学中反射与折射的光路作图，需熟练掌握反射、折射的规律，区分两种光线的画法，是光学作图的基础题型。
【难度系数】
0.6

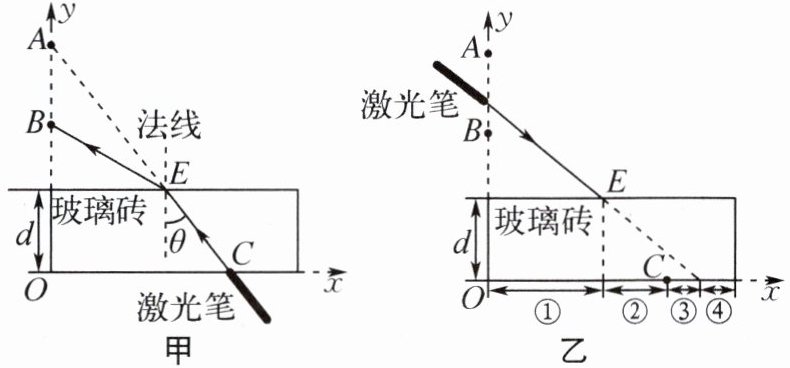

7.（2025·南京联合体期中）如图甲所示，固定在横坐标$C$点的激光笔沿图示方向发出一束细光束，小明将宽为$d$的长方形透明玻璃砖按如图位置放置，观察光的传播现象。
（1）图甲中未放玻璃砖时激光束通过纵坐标$A$点，放玻璃砖后，光束经过$E$点与纵坐标交于$B$点，这是光的现象，此时折射角（填“大于”“等于”或“小于”）$θ$。
（2）图甲中其他条件不变，若换上宽度为$\dfrac{d}{2}$的玻璃砖（底部与激光笔接触），光束与纵坐标的交点为$D$，则$D$点在$B$点的（填“上方”或“下方”），且$BD$（填“$＞$”“$=$”或“$＜$”）$\dfrac{d}{2}$。
（3）如图乙所示，小明用宽度为$d$的玻璃砖继续实验，激光笔置于纵坐标上$AB$之间，发出一束光束射向玻璃砖表面$E$点，则光束将从玻璃砖底部（填序号）区域内射出。
（1）图甲中未放玻璃砖时激光束通过纵坐标$A$点，放玻璃砖后，光束经过$E$点与纵坐标交于$B$点，这是光的现象，此时折射角（填“大于”“等于”或“小于”）$θ$。
（2）图甲中其他条件不变，若换上宽度为$\dfrac{d}{2}$的玻璃砖（底部与激光笔接触），光束与纵坐标的交点为$D$，则$D$点在$B$点的（填“上方”或“下方”），且$BD$（填“$＞$”“$=$”或“$＜$”）$\dfrac{d}{2}$。
（3）如图乙所示，小明用宽度为$d$的玻璃砖继续实验，激光笔置于纵坐标上$AB$之间，发出一束光束射向玻璃砖表面$E$点，则光束将从玻璃砖底部（填序号）区域内射出。
答案
折射
小于
下方
<
②
【分析】
本题围绕光的折射规律展开，解题思路：（1）根据光的传播路径变化判断现象，结合光从空气斜射入玻璃的折射规律，分析折射角与入射角的大小关系；（2）分析玻璃砖厚度变化对光线折射后出射位置的影响，判断交点位置和距离关系；（3）根据光的折射规律，确定光线从玻璃砖底部射出的区域。
【解析】
（1）光从空气斜射入玻璃时，传播方向发生偏折，这是光的折射现象；图中入射角为θ，光从空气斜射入玻璃，折射角小于入射角，因此折射角小于θ。
（2）当玻璃砖宽度变为$\frac{d}{2}$时，光线在玻璃中传播的厚度减小，折射后出射光线的偏折程度变小，与纵坐标的交点D在B点的下方；由于玻璃砖厚度减小，光线偏折对应的竖直方向距离BD小于$\frac{d}{2}$。
（3）根据光的折射规律，激光笔在AB之间射向玻璃砖表面E点，光线进入玻璃后发生折射，再从玻璃射出时，会从玻璃砖底部的②区域射出。
【答案】
折射；小于；下方；＜；②
【知识点】
光的折射；光的折射规律
【点评】
本题结合玻璃砖厚度变化，考查光的折射规律的实际应用，需要学生理解折射角与入射角的关系，以及玻璃砖厚度对光线出射位置的影响，属于基础应用类题目。
【难度系数】
0.5
小于
下方
<
②
【分析】
本题围绕光的折射规律展开，解题思路：（1）根据光的传播路径变化判断现象，结合光从空气斜射入玻璃的折射规律，分析折射角与入射角的大小关系；（2）分析玻璃砖厚度变化对光线折射后出射位置的影响，判断交点位置和距离关系；（3）根据光的折射规律，确定光线从玻璃砖底部射出的区域。
【解析】
（1）光从空气斜射入玻璃时，传播方向发生偏折，这是光的折射现象；图中入射角为θ，光从空气斜射入玻璃，折射角小于入射角，因此折射角小于θ。
（2）当玻璃砖宽度变为$\frac{d}{2}$时，光线在玻璃中传播的厚度减小，折射后出射光线的偏折程度变小，与纵坐标的交点D在B点的下方；由于玻璃砖厚度减小，光线偏折对应的竖直方向距离BD小于$\frac{d}{2}$。
（3）根据光的折射规律，激光笔在AB之间射向玻璃砖表面E点，光线进入玻璃后发生折射，再从玻璃射出时，会从玻璃砖底部的②区域射出。
【答案】
折射；小于；下方；＜；②
【知识点】
光的折射；光的折射规律
【点评】
本题结合玻璃砖厚度变化，考查光的折射规律的实际应用，需要学生理解折射角与入射角的关系，以及玻璃砖厚度对光线出射位置的影响，属于基础应用类题目。
【难度系数】
0.5
解析
【分析】
本题围绕光的折射规律展开，解题思路：（1）根据光线传播方向的变化判断现象，结合光从空气斜射入玻璃的折射规律，分析折射角与入射角的大小关系；（2）分析玻璃砖厚度变化对光线折射后出射位置的影响，判断交点位置和距离关系；（3）根据光的折射规律，确定光线从玻璃砖底部射出的区域。
【解析】
（1）光从空气斜射入玻璃时，传播方向发生偏折，这是光的折射现象；图中入射角为θ，光从空气斜射入玻璃，折射角小于入射角，因此折射角小于θ。
（2）当玻璃砖宽度变为$\frac{d}{2}$时，光线在玻璃中传播的厚度减小，折射后出射光线的偏折程度变小，与纵坐标的交点D在B点的下方；由于玻璃砖厚度减小，光线偏折对应的竖直方向距离BD小于$\frac{d}{2}$。
（3）根据光的折射规律，激光笔在AB之间射向玻璃砖表面E点，光线进入玻璃后发生折射，再从玻璃射出时，会从玻璃砖底部的②区域射出。
【答案】
折射；小于；下方；＜；②
【知识点】
光的折射；光的折射规律
【点评】
本题结合玻璃砖厚度变化，考查光的折射规律的实际应用，需要学生理解折射角与入射角的关系，以及玻璃砖厚度对光线出射位置的影响，属于基础应用类题目。
【难度系数】
0.5
本题围绕光的折射规律展开，解题思路：（1）根据光线传播方向的变化判断现象，结合光从空气斜射入玻璃的折射规律，分析折射角与入射角的大小关系；（2）分析玻璃砖厚度变化对光线折射后出射位置的影响，判断交点位置和距离关系；（3）根据光的折射规律，确定光线从玻璃砖底部射出的区域。
【解析】
（1）光从空气斜射入玻璃时，传播方向发生偏折，这是光的折射现象；图中入射角为θ，光从空气斜射入玻璃，折射角小于入射角，因此折射角小于θ。
（2）当玻璃砖宽度变为$\frac{d}{2}$时，光线在玻璃中传播的厚度减小，折射后出射光线的偏折程度变小，与纵坐标的交点D在B点的下方；由于玻璃砖厚度减小，光线偏折对应的竖直方向距离BD小于$\frac{d}{2}$。
（3）根据光的折射规律，激光笔在AB之间射向玻璃砖表面E点，光线进入玻璃后发生折射，再从玻璃射出时，会从玻璃砖底部的②区域射出。
【答案】
折射；小于；下方；＜；②
【知识点】
光的折射；光的折射规律
【点评】
本题结合玻璃砖厚度变化，考查光的折射规律的实际应用，需要学生理解折射角与入射角的关系，以及玻璃砖厚度对光线出射位置的影响，属于基础应用类题目。
【难度系数】
0.5

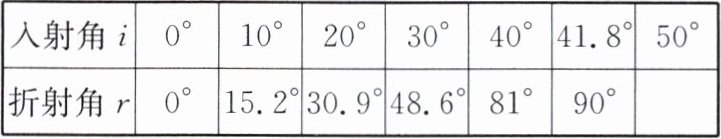

8. 为探究光的折射规律，小华让入射光从玻
璃射向空气，得到的数据如下表所示：
(1) 根据表格，他发现当入射角增大时，折射角（填“增大”“减小”或“不变”），图甲中的图线（填“a”或“b”）反映了上述实验中的两角关系。
(2) 小华发现，当入射角 $ i ≥ $ $ ° $ 时，折射光消失，反射光会变得更亮，请教老师后，他知道此时发生的现象叫作“全反射”，根据折射现象中光路可逆的原理可以判断：如果光从空气射向玻璃，满足一定角度条件时（填“能”或“不能”）发生全反射现象。

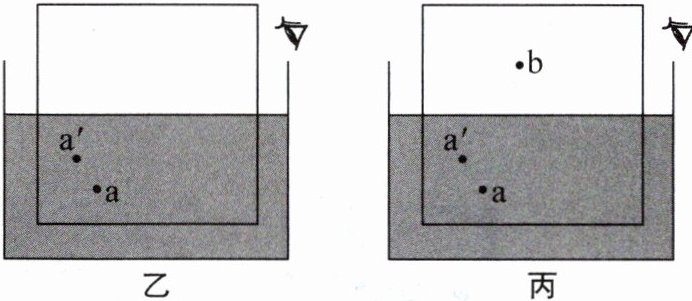

(3) 小华还想研究“看到的水中物体的位置是否和观察者的位置有关”，他选择了一块涂有白漆的铁板、水槽、红色和蓝色的两块圆形小磁铁等器材进行实验，小华把红色磁铁a吸在铁板上，然后将铁板竖直放入水中后，站在水槽旁进行观察(图乙)，他看到红色磁铁a的像为$ a' $，为了确定红色磁铁的像的位置，小华进行了以下操作：
①将蓝色磁铁b吸在水面上方的铁板上(图丙)，可观察到磁铁b在水中的像，该像的位置与观察者的位置（填“有关”或“无关”）；
②保持观察者位置不变，移动b，直至观察到b的像与（填“a”或“$ a' $”）重合；鉴于本实验的目的，下一步应该进行的操作是。
璃射向空气，得到的数据如下表所示：
(1) 根据表格，他发现当入射角增大时，折射角（填“增大”“减小”或“不变”），图甲中的图线（填“a”或“b”）反映了上述实验中的两角关系。
(2) 小华发现，当入射角 $ i ≥ $ $ ° $ 时，折射光消失，反射光会变得更亮，请教老师后，他知道此时发生的现象叫作“全反射”，根据折射现象中光路可逆的原理可以判断：如果光从空气射向玻璃，满足一定角度条件时（填“能”或“不能”）发生全反射现象。
(3) 小华还想研究“看到的水中物体的位置是否和观察者的位置有关”，他选择了一块涂有白漆的铁板、水槽、红色和蓝色的两块圆形小磁铁等器材进行实验，小华把红色磁铁a吸在铁板上，然后将铁板竖直放入水中后，站在水槽旁进行观察(图乙)，他看到红色磁铁a的像为$ a' $，为了确定红色磁铁的像的位置，小华进行了以下操作：
①将蓝色磁铁b吸在水面上方的铁板上(图丙)，可观察到磁铁b在水中的像，该像的位置与观察者的位置（填“有关”或“无关”）；
②保持观察者位置不变，移动b，直至观察到b的像与（填“a”或“$ a' $”）重合；鉴于本实验的目的，下一步应该进行的操作是。
答案
【分析】
本题围绕光的折射规律、全反射及平面镜成像特点展开，解题思路如下：
1. 分析光从玻璃射向空气的折射规律，明确折射角随入射角的变化趋势，结合折射角与入射角的大小关系判断对应图线；
2. 依据全反射的定义确定临界角，再根据全反射的条件判断光从空气射向玻璃时能否发生全反射；
3. 结合平面镜成像特点，判断水面上方物体的像的位置与观察者的关系，再通过实验操作探究像的位置是否与观察者有关。
【解析】
(1) 光从玻璃射向空气时，根据折射规律，入射角增大，折射角也随之增大；且折射角大于入射角，因此反映两角关系的图线是a（图线b不符合光从玻璃到空气的折射特点）；
(2) 当光从玻璃射向空气时，入射角≥41.8°时折射光消失，发生全反射；全反射的条件是光从光密介质射向光疏介质，空气是光疏介质，玻璃是光密介质，光从空气射向玻璃是光疏到光密，不满足全反射条件，故不能发生全反射；
(3) ①水面上方的磁铁b的像属于平面镜成像，根据平面镜成像特点，像的位置仅由物体和水面（镜面）决定，与观察者位置无关；②移动b，直至其像与水中磁铁a的像a'重合，为了探究像的位置是否与观察者有关，下一步应改变观察者的位置，观察b的像与a'是否依然重合。
【答案】
增大；a；41.8；不能；无关；a'；改变观察者的位置，看b的像与a'是否依然重合
【知识点】
光的折射规律、全反射、平面镜成像特点
【点评】
本题综合考查光学核心知识点，将规律应用于实验探究，需要学生理解概念并结合实验步骤分析，难度适中，注重知识的实际应用。
【难度系数】
0.5
增大
a
41.8
不能
无关
a'
改变观察者的位
置，看b的像与a'是否依然重合
【分析】
本题围绕光的折射规律、全反射及平面镜成像特点展开，解题思路如下：
1. 分析光从玻璃射向空气的折射规律，明确折射角随入射角的变化趋势，结合折射角与入射角的大小关系判断对应图线；
2. 依据全反射的定义确定临界角，再根据全反射的条件判断光从空气射向玻璃时能否发生全反射；
3. 结合平面镜成像特点，判断水面上方物体的像的位置与观察者的关系，再通过实验操作探究像的位置是否与观察者有关。
【解析】
(1) 光从玻璃射向空气时，根据折射规律，入射角增大，折射角也随之增大；且折射角大于入射角，因此反映两角关系的图线是a（图线b不符合光从玻璃到空气的折射特点）；
(2) 当光从玻璃射向空气时，入射角≥41.8°时折射光消失，发生全反射；全反射的条件是光从光密介质射向光疏介质，空气是光疏介质，玻璃是光密介质，光从空气射向玻璃是光疏到光密，不满足全反射条件，故不能发生全反射；
(3) ①水面上方的磁铁b的像属于平面镜成像，根据平面镜成像特点，像的位置仅由物体和水面（镜面）决定，与观察者位置无关；②移动b，直至其像与水中磁铁a的像a'重合，为了探究像的位置是否与观察者有关，下一步应改变观察者的位置，观察b的像与a'是否依然重合。
【答案】
增大；a；41.8；不能；无关；a'；改变观察者的位置，看b的像与a'是否依然重合
【知识点】
光的折射规律、全反射、平面镜成像特点
【点评】
本题综合考查光学核心知识点，将规律应用于实验探究，需要学生理解概念并结合实验步骤分析，难度适中，注重知识的实际应用。
【难度系数】
0.5
本题围绕光的折射规律、全反射及平面镜成像特点展开，解题思路如下：
1. 分析光从玻璃射向空气的折射规律，明确折射角随入射角的变化趋势，结合折射角与入射角的大小关系判断对应图线；
2. 依据全反射的定义确定临界角，再根据全反射的条件判断光从空气射向玻璃时能否发生全反射；
3. 结合平面镜成像特点，判断水面上方物体的像的位置与观察者的关系，再通过实验操作探究像的位置是否与观察者有关。
【解析】
(1) 光从玻璃射向空气时，根据折射规律，入射角增大，折射角也随之增大；且折射角大于入射角，因此反映两角关系的图线是a（图线b不符合光从玻璃到空气的折射特点）；
(2) 当光从玻璃射向空气时，入射角≥41.8°时折射光消失，发生全反射；全反射的条件是光从光密介质射向光疏介质，空气是光疏介质，玻璃是光密介质，光从空气射向玻璃是光疏到光密，不满足全反射条件，故不能发生全反射；
(3) ①水面上方的磁铁b的像属于平面镜成像，根据平面镜成像特点，像的位置仅由物体和水面（镜面）决定，与观察者位置无关；②移动b，直至其像与水中磁铁a的像a'重合，为了探究像的位置是否与观察者有关，下一步应改变观察者的位置，观察b的像与a'是否依然重合。
【答案】
增大；a；41.8；不能；无关；a'；改变观察者的位置，看b的像与a'是否依然重合
【知识点】
光的折射规律、全反射、平面镜成像特点
【点评】
本题综合考查光学核心知识点，将规律应用于实验探究，需要学生理解概念并结合实验步骤分析，难度适中，注重知识的实际应用。
【难度系数】
0.5
增大
a
41.8
不能
无关
a'
改变观察者的位
置，看b的像与a'是否依然重合
【分析】
本题围绕光的折射规律、全反射及平面镜成像特点展开，解题思路如下：
1. 分析光从玻璃射向空气的折射规律，明确折射角随入射角的变化趋势，结合折射角与入射角的大小关系判断对应图线；
2. 依据全反射的定义确定临界角，再根据全反射的条件判断光从空气射向玻璃时能否发生全反射；
3. 结合平面镜成像特点，判断水面上方物体的像的位置与观察者的关系，再通过实验操作探究像的位置是否与观察者有关。
【解析】
(1) 光从玻璃射向空气时，根据折射规律，入射角增大，折射角也随之增大；且折射角大于入射角，因此反映两角关系的图线是a（图线b不符合光从玻璃到空气的折射特点）；
(2) 当光从玻璃射向空气时，入射角≥41.8°时折射光消失，发生全反射；全反射的条件是光从光密介质射向光疏介质，空气是光疏介质，玻璃是光密介质，光从空气射向玻璃是光疏到光密，不满足全反射条件，故不能发生全反射；
(3) ①水面上方的磁铁b的像属于平面镜成像，根据平面镜成像特点，像的位置仅由物体和水面（镜面）决定，与观察者位置无关；②移动b，直至其像与水中磁铁a的像a'重合，为了探究像的位置是否与观察者有关，下一步应改变观察者的位置，观察b的像与a'是否依然重合。
【答案】
增大；a；41.8；不能；无关；a'；改变观察者的位置，看b的像与a'是否依然重合
【知识点】
光的折射规律、全反射、平面镜成像特点
【点评】
本题综合考查光学核心知识点，将规律应用于实验探究，需要学生理解概念并结合实验步骤分析，难度适中，注重知识的实际应用。
【难度系数】
0.5
解析
【分析】
本题围绕光的折射规律、全反射及平面镜成像特点展开，解题思路如下：1. 分析光从玻璃射向空气的折射规律，明确折射角随入射角的变化趋势，结合折射角与入射角的大小关系判断对应图线；2. 依据全反射的定义确定临界角，再根据全反射的条件判断光从空气射向玻璃时能否发生全反射；3. 结合平面镜成像特点，判断水面上方物体的像的位置与观察者的关系，再通过实验操作探究像的位置是否与观察者有关。
【解析】
(1) 光从玻璃射向空气时，根据折射规律，入射角增大，折射角也随之增大；且光从光密介质（玻璃）射向光疏介质（空气）时，折射角大于入射角，因此反映两角关系的图线是a；
(2) 当光从玻璃射向空气时，入射角≥41.8°时折射光消失，发生全反射；全反射的条件是光从光密介质射向光疏介质，空气是光疏介质，玻璃是光密介质，光从空气射向玻璃是光疏到光密，不满足全反射条件，故不能发生全反射；
(3) ①水面上方的磁铁b的像属于平面镜成像，根据平面镜成像特点，像的位置仅由物体和水面（镜面）决定，与观察者位置无关；②移动b，直至其像与水中磁铁a的像a'重合，为了探究像的位置是否与观察者有关，下一步应改变观察者的位置，观察b的像与a'是否依然重合。
【答案】
增大；a；41.8；不能；无关；a'；改变观察者的位置，看b的像与a'是否依然重合
【知识点】
光的折射规律、全反射、平面镜成像特点
【点评】
本题综合考查光学核心知识点，将规律应用于实验探究，需要学生理解概念并结合实验步骤分析，难度适中，注重知识的实际应用。
【难度系数】
0.5
本题围绕光的折射规律、全反射及平面镜成像特点展开，解题思路如下：1. 分析光从玻璃射向空气的折射规律，明确折射角随入射角的变化趋势，结合折射角与入射角的大小关系判断对应图线；2. 依据全反射的定义确定临界角，再根据全反射的条件判断光从空气射向玻璃时能否发生全反射；3. 结合平面镜成像特点，判断水面上方物体的像的位置与观察者的关系，再通过实验操作探究像的位置是否与观察者有关。
【解析】
(1) 光从玻璃射向空气时，根据折射规律，入射角增大，折射角也随之增大；且光从光密介质（玻璃）射向光疏介质（空气）时，折射角大于入射角，因此反映两角关系的图线是a；
(2) 当光从玻璃射向空气时，入射角≥41.8°时折射光消失，发生全反射；全反射的条件是光从光密介质射向光疏介质，空气是光疏介质，玻璃是光密介质，光从空气射向玻璃是光疏到光密，不满足全反射条件，故不能发生全反射；
(3) ①水面上方的磁铁b的像属于平面镜成像，根据平面镜成像特点，像的位置仅由物体和水面（镜面）决定，与观察者位置无关；②移动b，直至其像与水中磁铁a的像a'重合，为了探究像的位置是否与观察者有关，下一步应改变观察者的位置，观察b的像与a'是否依然重合。
【答案】
增大；a；41.8；不能；无关；a'；改变观察者的位置，看b的像与a'是否依然重合
【知识点】
光的折射规律、全反射、平面镜成像特点
【点评】
本题综合考查光学核心知识点，将规律应用于实验探究，需要学生理解概念并结合实验步骤分析，难度适中，注重知识的实际应用。
【难度系数】
0.5
