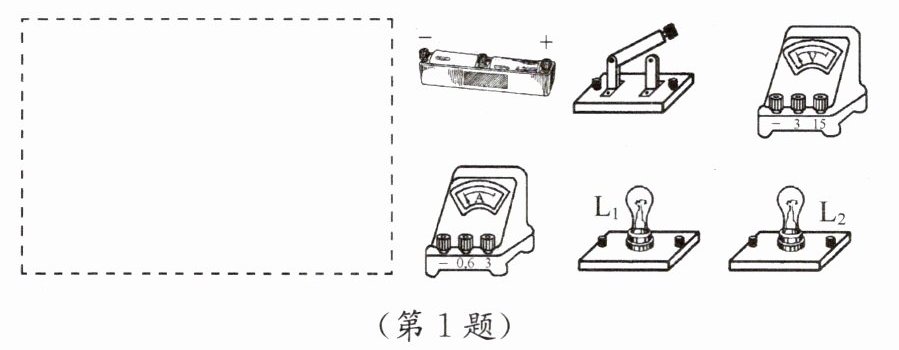

1. 利用图示实验器材设计电路,要求灯泡$\mathrm{L}_1$、$\mathrm{L}_2$并联,电流表测量灯泡$\mathrm{L}_2$中的电流(电流值小于0.3 A),电压表测量灯泡$\mathrm{L}_1$两端的电压,开关控制整个电路。
(1) 按照要求在虚线框内画出电路图。
(2) 用笔画线代替导线将图中的电路元件连接成电路。

解：
(1) 电路图绘制：
在虚线框内按如下结构绘制：从电源正极出发，先连接总开关，电流经过开关后分为两条独立支路：
第一条支路仅接入灯泡$\mathrm{L}_1$，第二条支路依次串联灯泡$\mathrm{L}_2$、电流表；
两条支路的末端汇合后回到电源负极，将电压表并联在灯泡$\mathrm{L}_1$的两端，保证电流从两电表的正接线柱流入、负接线柱流出。
该电路满足$\mathrm{L}_1$、$\mathrm{L}_2$并联，电流表测$\mathrm{L}_2$的电流，电压表测$\mathrm{L}_1$两端电压，开关控制整个电路的要求。
(2) 实物电路连接：
1. 电流表选择0~0.6A量程，将其与$\mathrm{L}_2$串联，电流从电流表的“0.6”接线柱流入，从“-”接线柱流出。
2. 两节干电池总电压为3V，电压表选择0~3V量程，将电压表并联在$\mathrm{L}_1$的两个接线柱上，电流从电压表的“3”接线柱流入，从“-”接线柱流出。
3. 将开关串联在电源正极引出的干路中，用导线将$\mathrm{L}_1$和$\mathrm{L}_2$的两端分别对应连接，实现两灯并联，最后将支路汇合端接回电源负极，所有导线不交叉。

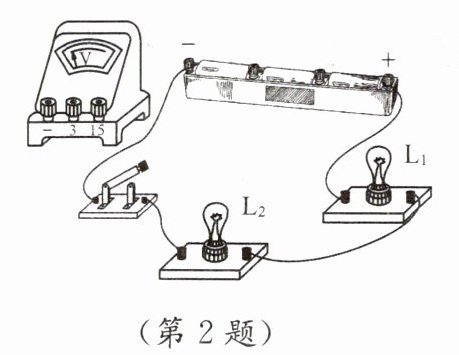

2. 在探究串联电路电压特点的实验中，某同学进行了如下实验。① 如图所示连接好电路，闭合开关，观察两灯泡的发光情况；② 分别用电压表测灯泡$\mathrm{L}_1$、$\mathrm{L}_2$和电源两端的电压，并将示数记录在表中；③ 将电压表接入电路，测出电源电压。

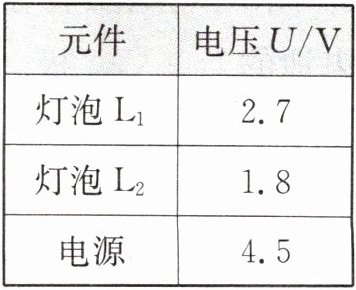

元件 电压$U/\mathrm{V}$
灯泡$\mathrm{L}_1$ 2.7
灯泡$\mathrm{L}_2$ 1.8
电源 4.5
（1）分析表中的数据可知：。
（2）要使上述结论更具普遍性，同学们设计了以下三种方案。
方案甲：反复断开、闭合开关，测出各电压值。
方案乙：换不同规格的灯泡，测出各电压值。
方案丙：增加电池节数，测出各电压值。
以上三种方案中，你认为不可行的是。

解：
（1）串联电路的总电压等于各部分电路两端的电压之和（或$U=U_1+U_2$）
（2）方案甲
