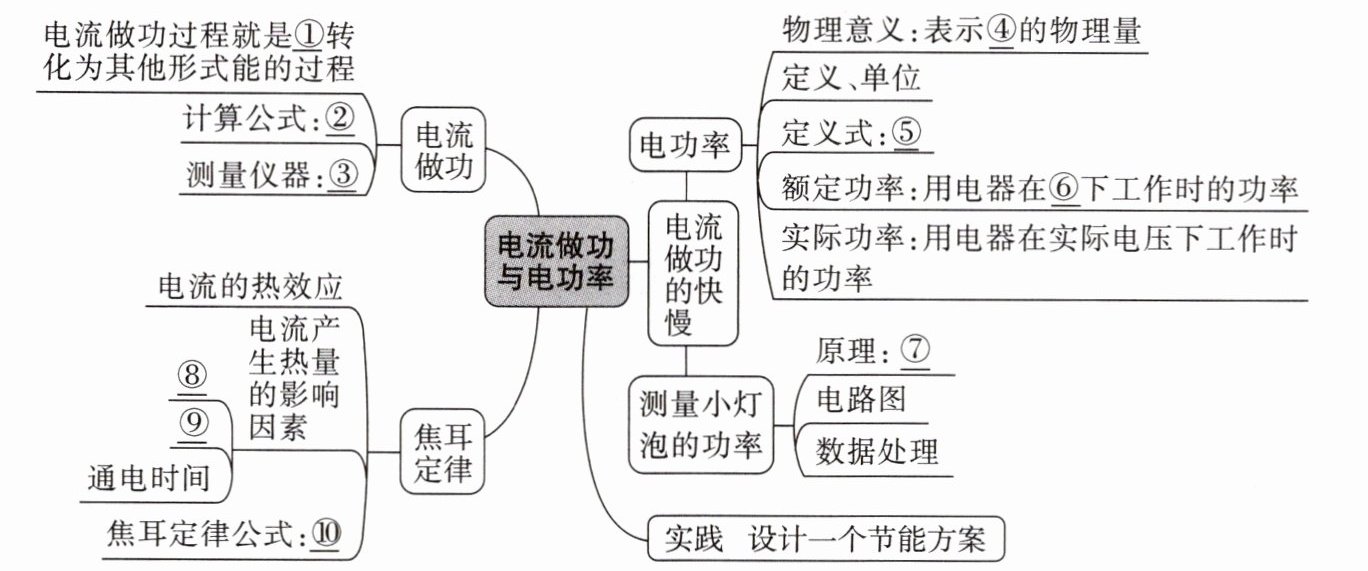

建体系 思维导图 01

① ② ③ ④ ⑤
⑥ ⑦ ⑧ ⑨ ⑩

1. 电能
2. $W=UIt$
3. 电能表
4. 电流做功快慢
5. $P=\frac{W}{t}$
6. 额定电压
7. $P=UI$
8. 电流
9. 电阻
10. $Q=I^2Rt$

【分析】
本题是对电流做功与电功率相关核心概念的梳理填空，需结合电学基础知识点，逐个对应思维导图中的内容：回忆电流做功的本质、公式、测量仪器；明确电功率的物理意义、定义式、额定功率的条件；掌握测量小灯泡功率的原理；牢记焦耳定律的影响因素和公式，从而完成所有空的填写。
【解析】
1. 电流做功的过程是消耗电能，将电能转化为其他形式能的过程，故①填电能；
2. 电流做功的普遍计算公式为$W=UIt$，故②填$W=UIt$；
3. 测量电流做功（电功）的专用仪器是电能表，故③填电能表；
4. 电功率的物理意义是表示电流做功快慢的物理量，故④填电流做功快慢；
5. 电功率的定义式是单位时间内电流做的功，即$P=\frac{W}{t}$，故⑤填$P=\frac{W}{t}$；
6. 额定功率是用电器在额定电压下正常工作时的功率，故⑥填额定电压；
7. 测量小灯泡功率的实验原理是电功率公式$P=UI$，故⑦填$P=UI$；
8. 焦耳定律中，电流产生热量的影响因素为电流、电阻、通电时间，故⑧填电流，⑨填电阻；
9. 焦耳定律的公式为$Q=I^2Rt$，故⑩填$Q=I^2Rt$。
【答案】
①电能；②$W=UIt$；③电能表；④电流做功快慢；⑤$P=\frac{W}{t}$；⑥额定电压；⑦$P=UI$；⑧电流；⑨电阻；⑩$Q=I^2Rt$
【知识点】
电流做功；电功率；焦耳定律
【点评】
本题通过思维导图梳理电流做功与电功率的核心基础知识点，考查学生对电学基本概念、公式及仪器的掌握情况，是巩固电学基础的典型题目。
【难度系数】
0.8

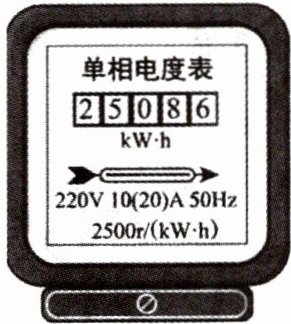

1. 如图所示是测量的仪表，此时显示的是kW·h，做10 kW·h的功，电能表转圈。

1. 电功 2 508.6 25 000

【分析】
要解答本题，需掌握电能表的相关基础知识：首先明确电能表的作用，其次掌握电能表的读数规则，最后理解电能表参数的含义并进行转数计算。
【解析】
1. 电能表的用途：电能表是用来测量电功（或消耗电能）的仪表，因此第一个空填“电功”；
2. 电能表读数：电能表的读数单位为kW·h，最后一位是小数位，图中显示的数值为25086，对应读数为2508.6 kW·h，故第二个空填“2508.6”；
3. 转盘转数计算：电能表参数“2500r/(kW·h)”表示每消耗1kW·h的电能，转盘转2500圈，那么消耗10kW·h电能时，转盘转数为：2500r/(kW·h) ×10kW·h = 25000圈，故第三个空填“25000”。
【答案】
电功 2508.6 25000
【知识点】
电能表、电功测量、电能表参数
【点评】
本题考查电能表的基础应用，属于常规基础题，只需掌握电能表的用途、读数规则及参数含义即可解答，难度较低。
【难度系数】
0.3

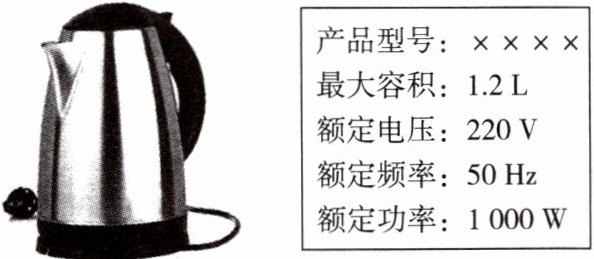

2. 如图所示，装满一壶水的质量是 kg，如果电流做功全部转化为水的内能，把这壶水从20 ℃加热到100 ℃，大约需要时间 min。[水的密度 $1.0×10^3\ \mathrm{kg/m}^3$，水的比热容 $4.2×10^3\ \mathrm{J/(kg·℃)}$]

2. 1.2 6.72

【分析】
要解决本题，分两步思考：①求装满水的质量，利用密度公式，已知水的体积（等于水壶最大容积）和水的密度，代入公式计算；②求加热时间，根据“电流做功全部转化为水的内能”，可知电功等于水吸收的热量，结合热量公式和电功公式联立求解时间，注意单位换算。
【解析】
1. 计算水的质量：
水壶最大容积即装满水的体积 $V = 1.2\ \mathrm{L} = 1.2 × 10^{-3}\ \mathrm{m}^3$，根据密度公式 $\rho = \frac{m}{V}$，可得水的质量：
$m = \rho V = 1.0 × 10^3\ \mathrm{kg/m}^3 × 1.2 × 10^{-3}\ \mathrm{m}^3 = 1.2\ \mathrm{kg}$。
2. 计算加热时间：
水吸收的热量：
$Q_{\mathrm{吸}} = cm\Delta t = 4.2 × 10^3\ \mathrm{J/(kg·℃)} × 1.2\ \mathrm{kg} × (100℃ - 20℃) = 403200\ \mathrm{J}$。
由题意，电流做功全部转化为水的内能，即 $W = Q_{\mathrm{吸}}$，又电功 $W = Pt$，因此加热时间：
$t = \frac{W}{P} = \frac{403200\ \mathrm{J}}{1000\ \mathrm{W}} = 403.2\ \mathrm{s} = \frac{403.2}{60}\ \mathrm{min} = 6.72\ \mathrm{min}$。
【答案】
1.2；6.72
【知识点】
密度公式应用、热量计算、电功计算
【点评】
本题结合生活中的电热水壶场景，考查密度、热学、电学的基础公式应用，注重物理知识与实际生活的结合，属于基础综合题。
【难度系数】
0.7

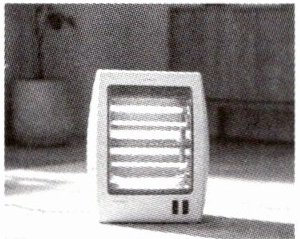

3.如图所示,电暖器把电能转化为能,是利用工作的。

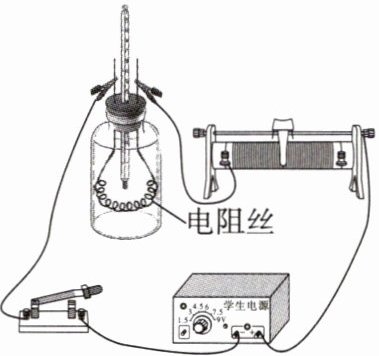

4.如图所示,闭合开关,电流通过电阻丝做功,把能转化为能,空气温度,温度计示数升高,这里应用了法;要使温度计示数升高更快,滑动变阻器应该向调节,这说明电流通过导体产生的热量与有关。

3. 内 电流的热效应
4. 电 内 升高 转换 左 电流大小

【分析】
第3题需明确电暖器的工作原理与能量转化：电暖器工作时依靠电流的热效应发热，消耗电能转化为内能；第4题要结合电流做功的能量转化、实验方法、滑动变阻器的调节及焦耳定律的影响因素分析：电流通过电阻丝做功时电能转化为内能，通过温度计示数变化反映热量多少是转换法，要升温快需增大电流，滑动变阻器电阻变小应左调，热量与电流大小有关。
【解析】
3. 电暖器工作时，消耗电能，将电能转化为内能，其工作原理是电流通过导体产生热量的电流的热效应，故依次填“内”“电流的热效应”。
4. 电流通过电阻丝做功，消耗电能转化为内能，使空气温度升高；实验中通过温度计示数变化间接反映电阻丝产生的热量，这种方法是转换法；要使温度计示数升高更快，需增大电路电流，滑动变阻器接入电阻应变小，故向左调节；根据焦耳定律，电流产生的热量与电流大小有关，故依次填“电”“内”“升高”“转换”“左”“电流大小”。
【答案】
3. 内 电流的热效应
4. 电 内 升高 转换 左 电流大小
【知识点】
电流的热效应、能量转化、焦耳定律
【点评】
本题考查电流热效应的应用、能量转化、实验方法及焦耳定律的基础内容，侧重对核心概念和实验方法的理解，属于常规基础题。
【难度系数】
0.6
