9. (金华东阳期中)如图所示，S为平面镜前的一个发光点，SO是一条入射光线，SO与镜面的夹角是$50°$，请画出SO的反射光线。

9. 如图所示

10.（金华义乌期中）光线L射到某平面镜上，使其沿水平方向传播，如图所示。请在图中画出所需平面镜的位置（保留必要的作图痕迹）。

10. 如图所示

11.（宁波慈溪期中）用平面镜可以改变光的传播方向，当光线沿与平面镜成$90°$角的方向入射时，入射角的大小是；若入射光线不变，镜面旋转$20°$，此时反射光线和入射光线间的夹角大小是。

11. $0°$ $40°$

12. 低碳环保的公共自行车，给宁波市民的出行带来方便。自行车在设计时运用了不少科学知识。
（1）我们能在不同角度看见自行车，是因为光在自行车的表面发生。

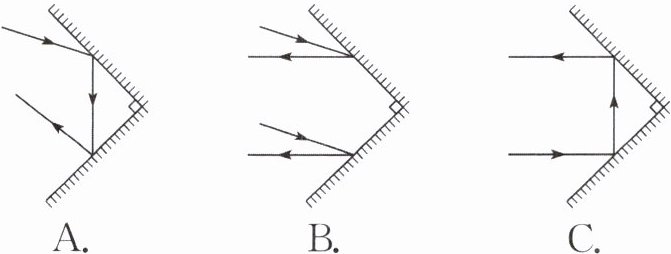

（2）夜晚，当汽车发出的光照射到自行车尾灯上时，司机看到尾灯反射的光，就能及时避让。下列有关自行车尾灯的光路图，正确的是（填字母）。

12.（1）漫反射 （2）C

13. 如图所示，三条互相平行的光线入射到凹凸不平的物体表面上，三条反射光线（填“会”或“不会”）平行射出，这种反射（填“遵循”或“不遵循”）光的反射定律。高楼大厦的玻璃墙会造成光污染，是因为光照在玻璃幕墙上时发生了。

13. 不会 遵循 镜面反射

14. ★如图所示为小明探究光的反射定律的实验装置，在平面镜上放置一块硬纸板，纸板由可以绕ON折转的E、F两部分组成。

(1) 要使入射光和其反射光的径迹同时在纸板上出现，你认为纸板与平面镜的位置关系是（填“垂直”或“不垂直”）。实验时，从纸板前不同的方向都能看到光的径迹，这是因为光在纸板上发生了反射。

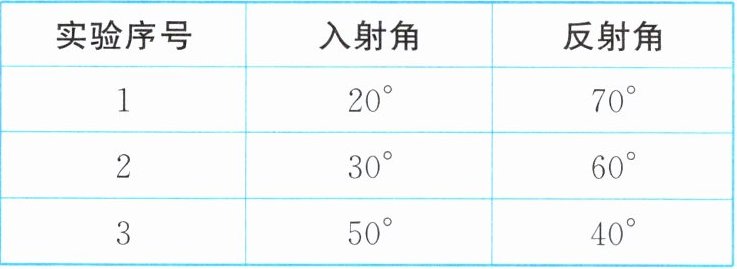

(2) 小明让一束光沿AO贴着纸板E射到平面镜上，在纸板F上可看到反射光OB的径迹。三次改变入射角的大小，实验测得的数据如表所示，他根据表中数据得出的结论和其他同学的结论并不一致，请你分析小明在测量实验数据的过程中出现的问题可能是。

(3) 三次实验中，总能在纸板上观察到入射光和反射光的径迹，由此小明得到结论：在反射现象中，反射光线、入射光线和法线都在同一平面内。请你判断小明的做法是否合理并说明理由：
。

14.（1）垂直 漫 （2）把反射光线与平面镜的夹角当作反射角(或把入射光线与平面镜的夹角当作入射角) （3）不合理,小明没有把纸板F折转,再次观察纸板上是否还能看到反射光
