9. 图中的两条光线是由同一点光源S发出经平面镜反射后形成的，请完成光路图并确定光源S的位置.
答案
9.
[解析]首先反向延长两条反射光线交于一点即光源S 的像S',然后作出S'关于镜面的对称点S,最后连接S 与入射点,作出两条入射光线.
10. (2025·镇江扬中期中)如图所示,$OB$是一束光线自空气中斜射入水中时的反射光线,请画出对应的入射光线和折射光线.
答案
10.
11. (2025·南京玄武区期中)如图所示,在A点看到水中物体S的像在S',画出一条在A点看到物体像S'的光路图.
答案
11.
[解析]物体S 反射的光由水进入空气后进入人眼,人眼逆着折射光线看到S 的像S',连接AS'交水面于点O,连接SO 画出入射光线,连接OA 画出折射光线.
12. 如图所示，请在图中画出与已知光线对应的入射或折射光线.
答案
12.
13. 请画出图中光线 $AB$ 的入射光线和光线 $CO$ 的折射光线.
答案
13.
14. (2025·辽宁中考)如图所示,根据入射光线和折射光线,在图中的虚线框内画出一个透镜.
答案
14.

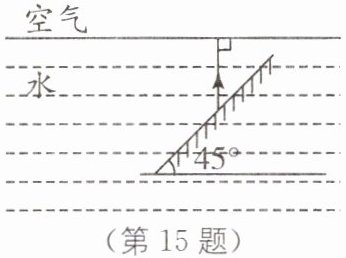

15. 如图所示是经平面镜反射后的反射光线,请画出射向平面镜的入射光线和进入空气中的折射光线.
答案
15.
[解析]过入射点画出法线,法线与镜面垂直,并且用虚线表示;根据光的反射定律,画出入射光线;光从水中垂直水面射入空气中时,传播的方向不变.

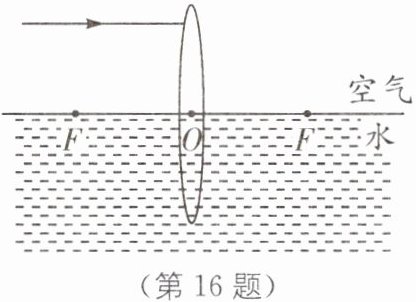

16. (2025·宿迁泗洪县期中)如图所示,凸透镜的主光轴与水面重合,F是凸透镜的焦点.一束与水面平行的光线经凸透镜折射后进入水中.请画出经过凸透镜的折射光线及进入水中的大致折射光线.
答案
16.
[解析]平行于主光轴的光线,经凸透镜折射后过另一侧的焦点F,据此画出对应的折射光线;过右侧的焦点F画出法线,光线从空气斜射入水中时,折射光线靠近法线,折射角小于入射角,据此大致画出对应的折射光线.
17. 图中的光线经过平面镜反射后水平射向竖直放置的凸透镜，请画出平面镜的入射光线和凸透镜的折射光线.
答案
17.
[解析]过反射点作垂直于平面镜的法线,根据反射角等于入射角,画出入射光线,反射光线平行主光轴射入凸透镜,发生偏折,折射光线必然过焦点,故连接折射点和右侧焦点,标出方向,即为折射光线.
