1. 如图所示，在路灯 A 的照射下，竖立在地面上的竹竿 BC 的影子为 BD，画出竹竿 BC.（保留作图痕迹）
答案
1.
[解析]由于光是沿直线传播的,当光照射到竹竿 BC 上时,光线被遮挡,在竹竿的右边光照射不到的地方形成影子BD,故连接 AD,从 B 点垂直地面向上画直线交AD 于C,可得竹竿 BC.

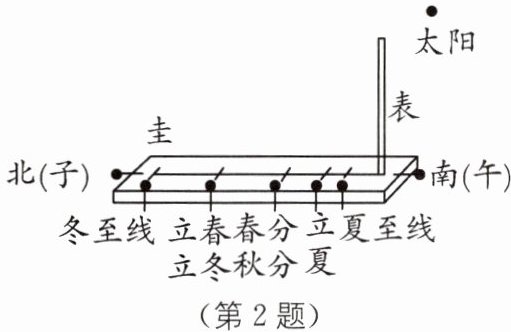

2. 传统文化 古代天文仪器——圭表 圭表通过直立于地面的杆，记录正午时影子长短变化来确定季节的变化，在图中画出表在圭上形成影子的光路（黑点代表太阳）。
答案
2.
3. 两位同学站在同一路灯下,于是便在地上留下了他俩的影子,尝试通过光路作图的方法大致确认此时路灯S所在的位置.
答案
3.
[解析]根据光在空气中沿直线传播可知,将两人的顶端和影子的顶端连接并延长交于一点S,即为路灯S的位置.
4. (2025·苏州姑苏区期中)顾客站在倾斜放置的平面镜前观察自己的像. 如图所示,用$AB$表示站在平面镜前的顾客,在图中画出其在镜中的像.
答案
4.
5. (2025·西宁中考)漫反射能够让我们从各个方向看到物体,请在图中规范画出漫反射光路图中AO光线的反射光线.
答案
5.

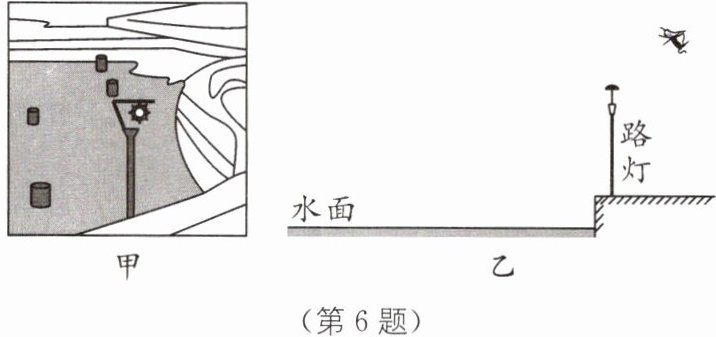

6. (2025·湖北中考)如图甲所示为校园摄影展中小芳的作品,太阳在湖中的倒影“镶嵌”在湖边的路灯中.为解释通过路灯的空隙看到太阳的像,请在图乙中画一条太阳光经水面反射到人眼的光路.(保留作图痕迹)
答案
6.
[解析]太阳在湖中的倒影“镶嵌”在湖边的路灯中,即人眼通过路灯的空隙看到太阳的像,说明反射光线能进入人眼,则画出一条“眼睛与路灯空隙”的连线为反射光线,该光线与水面的交点为反射点,根据反射角等于入射角、反射光线与入射光线在法线两侧,画出对应的入射光线.

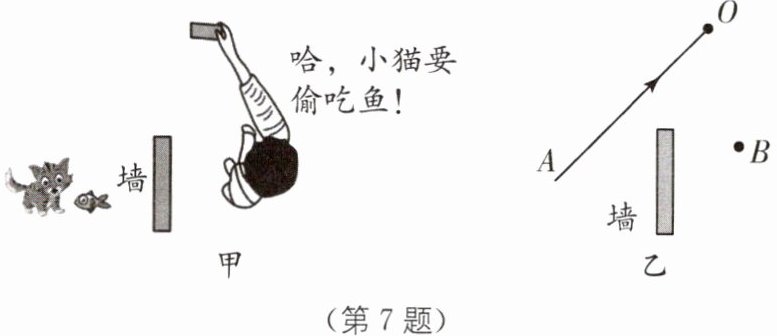

7. (2024·成都中考)如图甲所示,小孟利用一面小镜子隔墙看到院里的小猫要偷吃鱼. 如图乙所示,AO 表示来自小猫的入射光线,O 点为入射点,B 点为小孟眼睛所在位置. 请在图乙中完成作图:①画出反射光线 OB;②根据光的反射定律画出镜面.(镜面用$\boldsymbol{\backslash\backslash\backslash\backslash\backslash\backslash\backslash\backslash}$表示,保留作图痕迹)
答案
7.
[解析]由于人眼看到的光是从入射点反射过来的,所以连接OB 为反射光线,由光的反射定律可知,反射角等于入射角,所以作∠AOB 的角平分线,即为法线,由于法线垂直于镜面,所以过O 点作法线的垂线,即为镜面.
8. (2025·南京联合体期中)如图所示,小猫通过墙壁上竖直放置的平面镜看到一只小鸟在空中飞行,请你画出小猫(B点)看见小鸟(A点)的光路图.
答案
8.
[解析]小猫看到平面镜中的小鸟是空中小鸟反射的光经平面镜反射形成的虚像.作A 点关于镜面的对称点A',A'为小鸟在平面镜中的像点;连接A'B 可得小鸟反射的光进入猫眼睛的反射光线,A'B 与平面镜的交点为入射点,连接A 点与入射点可得入射光线.
