1. 如图所示电路,当开关S闭合后,灯L正常发光,电流表、电压表都有示数。工作一段时间后电流表发生断路,下列说法正确的是 ()。

A.灯L仍能正常发光
B.通过电阻R的电流不变
C.电流表的示数变大
D.电压表的示数变大

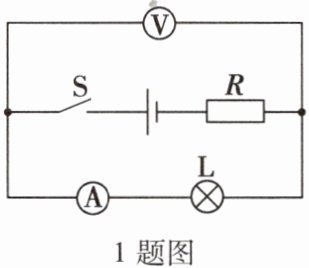

1题图

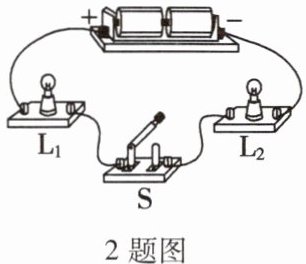

2题图

1. D

【分析】首先明确电路结构：开关S闭合后，电阻R与灯L串联，电流表测串联电路的电流，电压表测量电阻R两端的电压。当电流表断路后，电路变为电压表串联在电路中（电流表断路，电流仅能通过电压表），结合电压表内阻极大的特点，此时电路中电流几乎为0。再逐一分析选项：A选项灯L正常发光？电流几乎为0，灯无法发光；B选项通过R的电流？原来有电流，断路后电流几乎为0，电流变小；C选项电流表示数？电流表断路后示数为0，不会变大；D选项电压表示数：原来测R两端电压（小于电源电压），断路后电压表串联测电源电压，示数变大。
【解析】解：开关闭合后，R与L串联，电流表测电路电流，电压表测R两端电压。当电流表断路后，电压表串联接入电路，因电压表内阻极大，电路中电流几乎为0：
A选项：电路电流几乎为0，灯L无法发光，A错误；
B选项：原来电路有电流，电流表断路后电流几乎为0，通过R的电流变小，B错误；
C选项：电流表断路后示数为0，不会变大，C错误；
D选项：电压表原来测R两端电压（U_R ＜ U电源），断路后电压表串联测电源电压，示数变大，D正确。
【答案】D
【知识点】串联电路特点、欧姆定律、电压表的使用
【点评】本题考查电路故障分析，核心是理解电流表断路后电压表的连接变化，需掌握电表作用及串联电路规律，属于中等难度的电路分析题。
【难度系数】0.5

2.小明正确连接如图所示的电路，闭合开关S，发现灯$L_1$不发光，灯$L_2$发光。由此判定电路可能是（）。

A.灯$L_1$短路
B.灯$L_2$短路
C.灯$L_1$断路
D.灯$L_2$断路

2. A

【分析】
首先根据“闭合开关S后灯L₂发光”判断电路为通路，串联电路中若存在断路故障，整个电路会断开，所有用电器都不工作，据此先排除断路类选项；再分析短路故障：若L₂短路则L₂不发光，不符合题意；若L₁短路，电流绕过L₁，L₁不发光但电路仍为通路，L₂发光，符合题目描述，由此推导答案。
【解析】
1. 确定电路状态：闭合开关后L₂发光，说明电路是通路，串联电路中只要有一处断路，整个电路就断开，所有用电器都不工作，因此排除断路选项C（L₁断路）、D（L₂断路）；
2. 分析短路故障：
A选项：L₁短路时，电流不经过L₁，L₁不发光，电路仍为通路，L₂发光，符合题意；
B选项：L₂短路时，L₂被短路，L₂不发光，不符合题意；
综上，答案为A。
【答案】
A
【知识点】
串联电路故障分析；电路的三种状态
【点评】
本题为基础电路故障题，考察串联电路中短路、断路对用电器工作状态的影响，需掌握串联电路故障的判断逻辑，难度较低。
【难度系数】
0.6

3. 如图所示,电源电压恒定不变,闭合开关S后,只有一个灯泡亮,电流表有示数,电压表无示数,则该电路的故障可能是 ()。

A.灯泡$\mathrm{L}_1$短路
B.灯泡$\mathrm{L}_2$短路
C.灯泡$\mathrm{L}_1$断路
D.灯泡$\mathrm{L}_2$断路


3题图
4题图

3. A

【分析】首先根据电流表有示数判断电路为通路，故障类型为短路（断路会导致电流表无示数）；再结合“只有一个灯泡亮”确定某一灯泡短路；最后依据“电压表无示数”，结合电压表的测量对象，判断短路的用电器。本题中电压表测L₁两端电压，若L₁短路则电压表被短路，无示数，符合题意。
【解析】该电路为串联电路，电流表测电路电流，电压表测L₁两端电压，逐一分析选项：
A. 若L₁短路：电路仍为通路，电流表有示数；L₁短路不发光，L₂正常发光（只有一个灯亮）；电压表并联在短路的L₁两端，电压表示数为0（无示数），完全符合题意。
B. 若L₂短路：电路通路，电流表有示数；L₁发光，电压表测L₁电压等于电源电压，有示数，不符合“电压表无示数”。
C. 若L₁断路：电路断路，电流表无示数，不符合“电流表有示数”。
D. 若L₂断路：电路断路，电流表无示数，不符合“电流表有示数”。
综上，故障为L₁短路，选A。
【答案】A
【知识点】串联电路故障分析、电流表与电压表的使用
【点评】本题考查串联电路故障的判断，需结合电流表、电压表的示数特点逐步推导，核心是先根据电流表有无示数确定故障类型（短路/断路），再结合其他条件锁定故障位置，属于基础电路故障题。
【难度系数】0.5

4.如图所示,当开关S闭合后,电流表无示数,电压表的示数接近电源电压。若电路中只有一处故障,则故障可能是 ()。

A.灯$L_1$断路
B.灯$L_1$短路
C.灯$L_2$断路
D.灯$L_2$短路

4. A

【分析】
要解决这道电路故障题，需结合电流表、电压表的示数特点分析故障类型：首先，电流表无示数说明电路为断路（若电路短路，电流表会有示数，本题仅一处故障，排除电源短路）；其次，电压表的示数接近电源电压，说明电压表两端能连通电源两极，即电压表串联在电路中，故障为与电压表并联的部分断路。结合题目电路，电压表并联在灯L₁两端，因此故障是L₁断路。
【解析】
1. 判断电路故障类型：电流表无示数，说明电路存在断路故障（短路时电流表会有示数，本题仅一处故障，排除电源短路）；
2. 分析电压表示数：电压表接近电源电压，说明电压表的两个接线柱可分别连接电源正、负极，即电压表串联在电路中，此时与电压表并联的部分发生断路；
3. 逐一验证选项：
A. 灯L₁断路：符合分析，此时电压表串联测电源电压，电流表无示数，正确；
B. 灯L₁短路：电压表被短路，示数为0，不符合；
C. 灯L₂断路：电压表无法连通电源负极，示数为0，不符合；
D. 灯L₂短路：电路为通路，电流表有示数，不符合。
【答案】
A
【知识点】
电路故障分析、电流表与电压表的使用
【点评】
本题为串联电路故障分析的基础题，核心考查电流表、电压表在断路故障中的示数特点，需掌握“电流表无示数则断路，电压表接近电源电压则并联部分断路”的判断方法，是电学电路故障的典型题型。
【难度系数】
0.6

5.某实验小组设计的电路如图所示，电源电压保持不变。闭合开关后电路正常工作，一段时间后，发现只有一只电表示数变大，经排查，故障只发生在电阻R或灯L上，则以下分析正确的是（）。

A.一定是灯L短路
B.可能是灯L断路
C.可能是电阻R短路
D.可能是电阻R断路

5. B

【分析】首先明确电路结构：电阻R与灯L串联，电流表A测电路中的电流，电压表V1测电源两端电压，电压表V2测灯L两端电压。由于电源电压不变，V1的示数始终等于电源电压，不会发生变化。故障仅发生在电阻R或灯L上，且要求只有一只电表示数变大，因此需逐一分析各故障下的电表示数变化，排除不符合条件的选项。
【解析】
1. 初始电路状态：R与L串联，电流表测串联电路电流，V1示数等于电源电压，V2示数为灯L两端电压。
2. 故障分析：
若灯L短路：V2被短路，示数变为0（变小）；电路总电阻减小，电流增大，电流表A示数变大。此时有两只电表示数变化，不符合“只有一只电表示数变大”，排除A选项。
若灯L断路：电路断开，电流为0，电流表A示数变小；V2通过电阻R连接到电源两端，测电源电压，示数变为等于电源电压（变大）；V1示数仍为电源电压（不变）。此时仅V2示数变大，符合条件，故B选项正确。
若电阻R短路：电路总电阻减小，电流增大，电流表A示数变大；V2测电源电压，示数变大。此时有两只电表示数变大，不符合，排除C选项。
若电阻R断路：电路断开，电流为0，电流表A示数变小；V2两端无通路，示数为0（变小）；V1示数不变。此时无电表示数变大，排除D选项。
【答案】B
【知识点】串联电路故障分析、电压表与电流表的使用
【点评】本题考查串联电路的故障分析，核心是明确各电表的测量对象，结合故障时的电路通断、电阻变化分析电表示数，需逐一排查各故障情况，筛选出符合条件的选项。
【难度系数】0.5

6.如图所示的电路中,电源电压不变,开关S闭合,灯$\mathrm{L}_1$和$\mathrm{L}_2$都正常发光。一段时间后,突然其中一灯熄灭,而电压表和电流表的示数都不变,出现这一现象的原因可能是 ()。

A.灯$\mathrm{L}_1$短路
B.灯$\mathrm{L}_2$短路
C.灯$\mathrm{L}_1$断路
D.灯$\mathrm{L}_2$断路

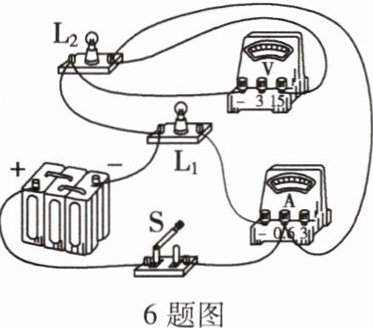

6题图

7题图

6. D

【分析】首先明确电路中$\mathrm{L}_1$与$\mathrm{L}_2$为并联关系，电流表测$\mathrm{L}_1$支路的电流，电压表测电源电压（并联电路各支路电压）。题目要求“一灯熄灭，电压表和电流表示数都不变”，需结合并联电路的特点，逐一分析各故障选项的现象是否符合要求。
【解析】
1. 电路结构梳理：$\mathrm{L}_1$和$\mathrm{L}_2$并联，并联电路各支路独立工作、互不影响；电流表测$\mathrm{L}_1$的电流，电压表测电源电压。
2. 选项分析：
A. 灯$\mathrm{L}_1$短路：会造成电源短路，电流表、电压表均无示数，不符合题意；
B. 灯$\mathrm{L}_2$短路：同样造成电源短路，两表均无示数，不符合题意；
C. 灯$\mathrm{L}_1$断路：电流表测$\mathrm{L}_1$的电流，此时电流表示数变为0，不符合“电流表示数不变”，排除；
D. 灯$\mathrm{L}_2$断路：$\mathrm{L}_2$支路断开，$\mathrm{L}_2$熄灭；$\mathrm{L}_1$支路不受影响，电流表示数不变，电压表仍测电源电压，示数不变，符合题意。
【答案】D
【知识点】并联电路特点、电路故障分析
【点评】本题为电路故障分析的典型题，核心是利用并联电路各支路独立工作的特点，排查故障对灯泡工作状态和电表示数的影响，需区分短路和断路的不同后果。
【难度系数】0.5

7.如图所示,闭合开关S,灯泡$\mathrm{L}_{1}$、$\mathrm{L}_{2}$都能正常发光,两个电表都有示数。工作一段时间后,灯泡$\mathrm{L}_{1}$突然熄灭,$\mathrm{L}_{2}$仍然正常发光,两个电表均无示数,则故障可能是 ()。

A.电压表短路
B.电流表断路
C.$\mathrm{L}_{2}$断路
D.$\mathrm{L}_{1}$短路

7. B [解析]$\mathrm{L}_1$、$\mathrm{L}_2$并联,电压表测电源电压,电流表测$\mathrm{L}_1$支路电流。A. 若电压表短路,则造成电源短路,两灯都不发光,电源烧毁,与题中现象不符,故A不符合题意;B. 若电流表断路,则$\mathrm{L}_1$支路及电压表断路,$\mathrm{L}_1$不发光,两表无示数,$\mathrm{L}_2$仍然正常发光,与题中现象相符,故B符合题意;C. 若灯$\mathrm{L}_2$断路,则$\mathrm{L}_2$不能正常发光,两表有示数,与题中现象不符,故C不符合题意;D. 若灯$\mathrm{L}_1$短路,则造成电源短路,两灯都不发光,电源烧毁,与题中现象不符,故D不符合题意。故选B。

【分析】首先明确电路结构：$\mathrm{L}_{1}$与$\mathrm{L}_{2}$并联，电压表测电源电压，电流表测$\mathrm{L}_{1}$支路电流。题目故障现象为：$\mathrm{L}_{1}$熄灭、$\mathrm{L}_{2}$正常发光、两电表均无示数。需结合并联电路各支路独立工作的特点，逐一分析各选项故障是否符合该现象，判断时要关注电表测量对象和支路工作情况。
【解析】由电路可知，$\mathrm{L}_{1}$、$\mathrm{L}_{2}$并联，电压表并联在电源两端，电流表与$\mathrm{L}_{1}$串联，测$\mathrm{L}_{1}$支路电流。
选项A：若电压表短路，会造成电源短路，电路中电流过大，两灯均不发光，电源可能损坏，与“$\mathrm{L}_{2}$仍然正常发光”不符，排除A；
选项B：若电流表断路，$\mathrm{L}_{1}$支路断开，故$\mathrm{L}_{1}$熄灭；电流表断路则本身无示数，且电压表所在支路因电流表断路无法连通电源，电压表也无示数；$\mathrm{L}_{2}$支路不受影响，仍正常发光，完全符合题意，B正确；
选项C：若$\mathrm{L}_{2}$断路，$\mathrm{L}_{2}$所在支路断开，$\mathrm{L}_{2}$无法正常发光，与题意不符，排除C；
选项D：若$\mathrm{L}_{1}$短路，会造成电源短路，两灯均不发光，电源损坏，与题意不符，排除D。
综上，答案为B。
【答案】B
【知识点】并联电路故障分析、电流表与电压表的使用
【点评】本题考查并联电路的故障判断，核心是明确各电表的测量对象，利用并联电路支路独立工作的特性分析故障影响，是初中电学的基础题型，需熟练掌握电表使用规则和电路故障分析方法。
【难度系数】0.5

8.某同学利用如图所示电路进行实验,闭合开关后,$L_1$、$L_2$正常发光,两个电表都有示数。但过了一会儿后,两个电表的示数都变为零,这时电路发生的故障可能是 ()。

A.电压表断路
B.电流表断路
C.灯泡$L_1$断路
D.灯泡$L_2$断路

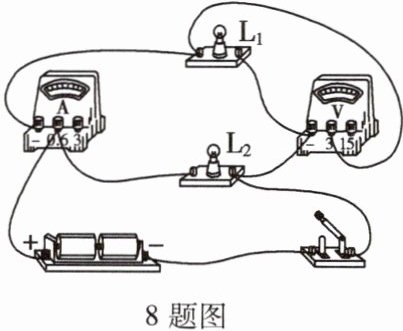

8题图

8. B

【分析】
首先明确电路连接：L₁与L₂并联，电流表测干路电流，电压表测电源两端电压。故障后两电表均无示数，说明干路断路（若为支路断路，另一支路仍通路，电表会有示数）。逐一分析选项：A选项电压表断路，电路仍通路，电流表有示数，不符合；B选项电流表断路，干路断开，整个电路无电流，电流表无示数，电压表也无法接电源两极，无示数，符合；C选项L₁断路，电流表测L₂电流有示数，电压表仍接电源有示数，不符合；D选项L₂断路，电流表测L₁电流有示数，电压表仍有示数，不符合。
【解析】
由题图可知，L₁、L₂并联，电流表测量干路电流，电压表测量电源两端电压。故障后两电表均无示数，说明干路发生断路（支路断路时，另一支路正常工作，电表会有示数）：
1. 选项A：电压表断路，电路仍为通路，干路电流表有示数，不符合“两电表都变为零”，排除；
2. 选项B：电流表断路，干路断开，整个电路无电流，电流表无示数；电压表两端无法连接到电源两极，无示数，符合题意；
3. 选项C：L₁断路，电流表测L₂的电流，有示数；电压表仍接电源两端，有示数，不符合，排除；
4. 选项D：L₂断路，电流表测L₁的电流，有示数；电压表仍接电源两端，有示数，不符合，排除。
【答案】
B
【知识点】
电路故障分析、并联电路特点
【点评】
本题考查电路故障分析，需先明确电路连接方式，结合电表有无示数判断断路位置，关键是区分支路断路与干路断路对电表的影响，属于中等难度的电路分析题。
【难度系数】
0.5
