14.如图所示，$S'$为点光源$S$在平面镜$MN$中的像，$SA$为光源$S$发出的一条光线，请画出平面镜$MN$，并完成光线$SA$的光路图。

如答图所示

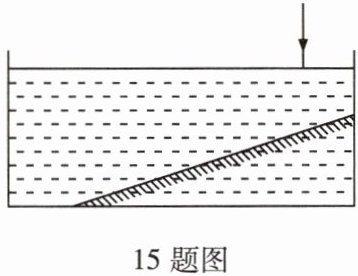

15.将一平面镜斜放在装有水的水槽中,有一束光线垂直射向水面,如下图所示,请画出这束光线在水中行进到最后射出水面的光路图。

如答图所示

四、实验题

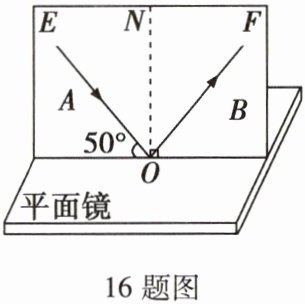

16.小明利用下图中的实验装置探究光的反射规律。纸板ENF是用两块纸板E和F连接起来的，可绕ON折转。

16题图
(1)实验时，把平面镜放在桌面上，为了使入射光和反射光的径迹同时显示在纸板上，应把纸板ENF与平面镜放置，图中的入射角是度。
(2)多次改变入射光线的方向，总能在纸板上观察到入射光线和反射光线的径迹，由此小明得出结论：在反射现象中，反射光线、入射光线和法线都在同一平面内。小明得出结论的过程是否合理？选择理由：。
(3)若让一束光沿BO方向射向平面镜，反射光沿方向射出。

16.(1) 垂直 40
(2) 不合理;没有将纸板F沿ON折转,再次观察纸板上是否还能看到反射光线
(3) OA

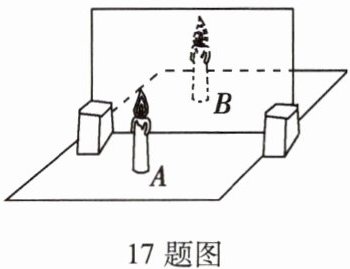

17.小滨用下图所示的装置进行了“探究平面镜成像特点”的实验。

17题图
(1)该实验需要的测量工具是，小滨选择的两支蜡烛应满足的条件是。
(2)小滨选择用玻璃板代替平面镜进行实验的目的是。为了使像看起来更清晰，实验最好在（选填“较亮”或“较暗”）的环境中进行，进行实验时，蜡烛B应（选填“点燃”或“不点燃”）。
(3)移动蜡烛B使其与蜡烛A的像完全重合，然后移去蜡烛B，并在其所在位置放一光屏，则光屏上（选填“能”或“不能”）接收到蜡烛A的像，这说明平面镜成的是像。
(4)标记蜡烛A、B的位置，测得蜡烛B到玻璃板的距离（选填“小于”、“等于”或“大于”）蜡烛A到玻璃板的距离。

17.(1) 刻度尺 大小、形状完全相同
(2) 便于确定像的位置和大小 较暗 不点燃
(3) 不能 虚
(4) 等于
