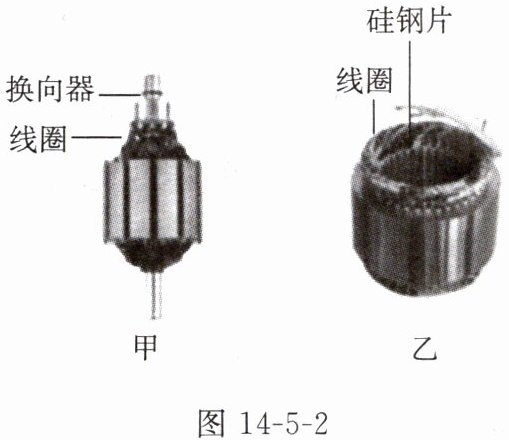

2. 现在大部分汽车采用的是直流串励式电动机,该电动机的转子如图 14-5-2 甲所示,定子(如图 14-5-2 乙所示)主要由线圈和硅钢片组成,而传统电动机的定子大部分是由永磁体制作而成的。

(1)直流串励式电动机的定子通电后由于电流的效应而具有磁性,磁极与电流方向(选填“有关”或“无关”),转子通电后由于(选填“电流的磁效应”或“磁场对电流的作用”)而转动。
(2)换向器的作用是。

(1)磁 有关 磁场对电流的作用
(2)保持转子沿同一方向连续转动

【解析】
(1) 直流串励式电动机的定子通电后，由于电流的磁效应而具有磁性；根据安培定则可知，磁极的方向与电流方向有关；转子通电后，在磁场中受到力的作用，即由于磁场对电流的作用而转动。
(2) 换向器的作用是当线圈转过平衡位置时，及时改变线圈中的电流方向，从而保持转子沿同一方向连续转动。
【答案】
(1) 磁 有关 磁场对电流的作用
(2) 保持转子沿同一方向连续转动
【知识点】
电流的磁效应、磁场对电流的作用、直流电动机换向器的作用
【点评】
本题考查直流串励式电动机的工作原理及换向器的作用，需区分电流的磁效应与磁场对电流的作用的不同，理解换向器的功能。
【难度系数】
0.7

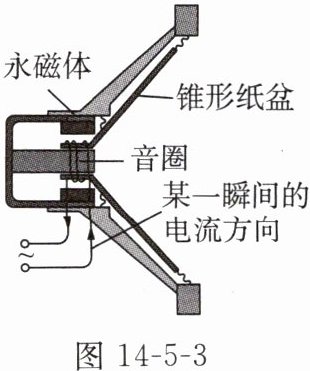

3. 图 14-5-3 为一个动圈式扬声器的结构示意图,某一瞬间通过其音圈的电流如图所示,音圈跟永磁体相互作用,带动锥形纸盆运动；当电流方向改变时,音圈的运动方向(选填“改变”或“不变”)。此装置中的能量转化情况是。

改变 电能转化为机械能

【解析】
动圈式扬声器的工作原理是通电导体在磁场中受力运动，通电导体在磁场中的受力方向与电流方向和磁场方向有关，本题中永磁体的磁场方向不变，当电流方向改变时，音圈的受力方向改变，因此运动方向改变；音圈在电流作用下带动锥形纸盆运动，消耗电能，获得机械能，所以能量转化情况是电能转化为机械能。
【答案】
改变；电能转化为机械能
【知识点】
通电导体在磁场中受力；电能与机械能的转化
【点评】
本题考查动圈式扬声器的工作原理及能量转化，需明确通电导体在磁场中受力方向的影响因素，理解其能量转化过程。
【难度系数】
0.7
