实践 设计安全用电科普活动
跨学科实践
答案 P47
项目主题 设计安全用电科普活动
项目背景
如图是某地消防部门公布的2024年各场所火灾数据统计图，其中住宅火灾占比达43%，不正确的家庭用电是形成住宅火灾的主要原因。我们一起设计与安全用电有关的科普活动。
活动任务一 调研家庭触电和电气火灾的典型事例，分析事故产生的原因
驱动性问题1
1.1 判断正误。（对的画“√”，错的画“×”）
A. 有金属外壳的家用电器要使用三孔插座接地，防止触电。（
B. 用湿手开关灯。（
C. 不用手触摸电线绝缘皮破损处。（
1.2 如图所示，如果多个用电器同时插在插线板上工作，超过线路的负载电流，有可能会引起线路或设备过热，导致火灾。
1.3 由橡胶或塑料制成的导线的线皮是用来绝缘的，但时间长了，线皮会老化变质，绝缘性能
1.4 你还知道哪些电气火灾的事例？查阅资料，分析产生火灾的原因。
活动任务二 探究有效预防措施和扑灭电气火灾的注意事项
驱动性问题二
2.1 为了防止发生电气火灾，下列做法中不正确的是 （
A. 切断长时间不用的用电器的电源
B. 电线起火时，立即切断电源
C. 使用电器，当嗅到橡胶或塑料的烧焦味时，立即切断电源
D. 湿衣服晾在电线上
2.2 (1)在家庭电路中，为了防止触电，必须把用电器的开关接在用电器与

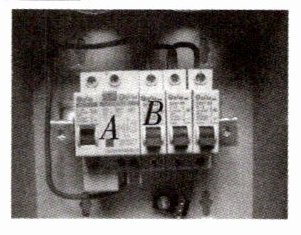

(2)为使家庭用电更安全，可在家庭的供电箱中观察到如图所示的情况，A、B分别为漏电保护器和空气开关，它们的作用是不同的。当电路中电流过大时
讨论交流
(1)近年来，电动车充电不当引起的火灾时有发生，为保护人民群众的生命财产安全，各地都加强了对电动车停放和充电的整治。以下规定和做法违背安全用电原则的是
A. 严禁电动车进楼入户停放和充电
B. 电线着火时应迅速泼水浇灭火焰

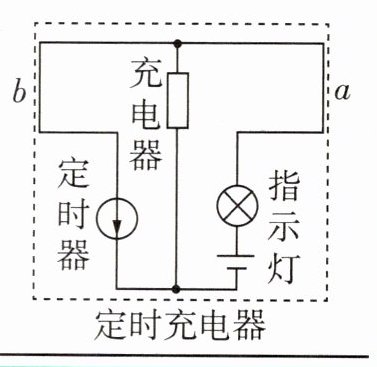

(2)为了电动车的充电安全，小组设计了如图所示的定时充电器。用定时器控制充电时间，当定时器中有电流通过时，充电就会被断开。针对该定时充电器的设计方案，下列说法正确的是
A. 充电时，定时器与充电器串联
B. 充电时，定时器在电路中相当于一根导线
C. 停止充电时，充电器在电路中处于被短路状态
D. 如果在b处安装一个开关S，断开此开关则停止充电
跨学科实践
答案 P47
项目主题 设计安全用电科普活动
项目背景
如图是某地消防部门公布的2024年各场所火灾数据统计图，其中住宅火灾占比达43%，不正确的家庭用电是形成住宅火灾的主要原因。我们一起设计与安全用电有关的科普活动。
活动任务一 调研家庭触电和电气火灾的典型事例，分析事故产生的原因
驱动性问题1
1.1 判断正误。（对的画“√”，错的画“×”）
A. 有金属外壳的家用电器要使用三孔插座接地，防止触电。（
√
）B. 用湿手开关灯。（
×
）C. 不用手触摸电线绝缘皮破损处。（
√
）1.2 如图所示，如果多个用电器同时插在插线板上工作，超过线路的负载电流，有可能会引起线路或设备过热，导致火灾。
1.3 由橡胶或塑料制成的导线的线皮是用来绝缘的，但时间长了，线皮会老化变质，绝缘性能
变差
（填“变好”或“变差”），甚至龟裂，线芯露出，通电时，电线之间容易 短路
，会产生火花，酿成火灾。1.4 你还知道哪些电气火灾的事例？查阅资料，分析产生火灾的原因。
活动任务二 探究有效预防措施和扑灭电气火灾的注意事项
驱动性问题二
2.1 为了防止发生电气火灾，下列做法中不正确的是 （
D
）A. 切断长时间不用的用电器的电源
B. 电线起火时，立即切断电源
C. 使用电器，当嗅到橡胶或塑料的烧焦味时，立即切断电源
D. 湿衣服晾在电线上
2.2 (1)在家庭电路中，为了防止触电，必须把用电器的开关接在用电器与
火线
之间。(2)为使家庭用电更安全，可在家庭的供电箱中观察到如图所示的情况，A、B分别为漏电保护器和空气开关，它们的作用是不同的。当电路中电流过大时
B
（填“A”“B”或“A和B都”）会自动断开。为了避免人不小心接触火线，电流经人体流入大地时发生触电事故， A
（填“A”“B”或“A和B都”）会自动断开切断电路，对人体起到保护作用。讨论交流
(1)近年来，电动车充电不当引起的火灾时有发生，为保护人民群众的生命财产安全，各地都加强了对电动车停放和充电的整治。以下规定和做法违背安全用电原则的是
B
。A. 严禁电动车进楼入户停放和充电
B. 电线着火时应迅速泼水浇灭火焰
(2)为了电动车的充电安全，小组设计了如图所示的定时充电器。用定时器控制充电时间，当定时器中有电流通过时，充电就会被断开。针对该定时充电器的设计方案，下列说法正确的是
C
。A. 充电时，定时器与充电器串联
B. 充电时，定时器在电路中相当于一根导线
C. 停止充电时，充电器在电路中处于被短路状态
D. 如果在b处安装一个开关S，断开此开关则停止充电
答案
1.1 A.(√) B.(×) C.(√)
1.3 变差 短路
1.4 略。
2.1 D
2.2 (1)火线 (2)B A
【讨论交流】 (1)B (2)C
【解析】 (2)由题图可知,定时器与充电器并联,A错误;充电时定时器中不能有电流通过,所以定时器在电路中相当于断路,B错误;当定时器中有电流通过时,充电就会被断开,将充电器短路,使充电器不能工作,C正确;如果在b处安装一个开关S,断开此开关,由于定时器与充电器并联,则充电器仍然连入电路,故充电器不会停止充电,D错误。故选C。
1.3 变差 短路
1.4 略。
2.1 D
2.2 (1)火线 (2)B A
【讨论交流】 (1)B (2)C
【解析】 (2)由题图可知,定时器与充电器并联,A错误;充电时定时器中不能有电流通过,所以定时器在电路中相当于断路,B错误;当定时器中有电流通过时,充电就会被断开,将充电器短路,使充电器不能工作,C正确;如果在b处安装一个开关S,断开此开关,由于定时器与充电器并联,则充电器仍然连入电路,故充电器不会停止充电,D错误。故选C。
解析
【分析】
本题围绕家庭安全用电的核心知识点，通过判断正误、填空、选择等题型，考查触电预防、电气火灾成因、家庭电路元件作用及安全用电原则等内容。解题时需回忆安全用电的基本规则，结合每个问题的场景逐一分析：判断类问题依据金属外壳接地、湿手触电、破损绝缘皮危险等常识；填空类问题结合绝缘性能变化、短路成因；选择类问题对比选项是否符合安全要求，区分空气开关与漏电保护器的作用，分析电路结构判断定时充电器的工作原理。
【解析】
1.1 选项分析：
A. 有金属外壳的用电器使用三孔插座接地，可防止外壳漏电时触电，正确；
B. 水是导体，湿手开关灯易引发触电，错误；
C. 电线绝缘皮破损处可能漏电，触摸易触电，正确。
1.3 导线线皮老化后，绝缘材料性能下降，绝缘性能变差；线芯露出后，通电时线芯间易发生短路，产生火花引发火灾，故填“变差”“短路”。
2.1 选项分析：
A. 切断不用的用电器电源可避免待机故障，正确；
B. 电线起火先切断电源，防止触电，正确；
C. 嗅到烧焦味说明电器过热，切断电源避免火灾，正确；
D. 湿衣服晾在电线上，水是导体，易引发触电或火灾，做法错误，故选D。
2.2 (1) 家庭电路中，开关需接在用电器与火线之间，断开开关时用电器不带电，防止触电，故填“火线”；
(2) 空气开关（B）的作用是电路电流过大时自动断开，保护电路；漏电保护器（A）是电流经人体流入大地（漏电）时自动断开，保护人体，故第一空填B，第二空填A。
【讨论交流】
(1) 选项分析：A严禁电动车进楼充电，符合安全原则；B电线着火泼水，水是导体，易引发触电，违背安全原则，故选B。
(2) 选项分析：定时器与充电器并联，充电时定时器需断路（否则短路充电器），故定时器相当于断路，B错误；停止充电时，定时器导通，充电器被短路，无法工作，C正确；b处开关断开，定时器支路断开，充电器仍通路，不会停止充电，D错误，故选C。
【答案】
1.1 A.(√) B.(×) C.(√)
1.3 变差；短路
2.1 D
2.2 (1)火线 (2)B；A
【讨论交流】(1)B (2)C
【知识点】
家庭安全用电；电路故障（短路）；家庭电路元件作用
【点评】
本题为跨学科实践题，结合消防火灾数据考查安全用电基础常识，贴近生活实际，既考查学生对安全用电规则的掌握，又培养学生运用物理知识解决实际问题的能力，增强安全用电意识。
【难度系数】
0.7
本题围绕家庭安全用电的核心知识点，通过判断正误、填空、选择等题型，考查触电预防、电气火灾成因、家庭电路元件作用及安全用电原则等内容。解题时需回忆安全用电的基本规则，结合每个问题的场景逐一分析：判断类问题依据金属外壳接地、湿手触电、破损绝缘皮危险等常识；填空类问题结合绝缘性能变化、短路成因；选择类问题对比选项是否符合安全要求，区分空气开关与漏电保护器的作用，分析电路结构判断定时充电器的工作原理。
【解析】
1.1 选项分析：
A. 有金属外壳的用电器使用三孔插座接地，可防止外壳漏电时触电，正确；
B. 水是导体，湿手开关灯易引发触电，错误；
C. 电线绝缘皮破损处可能漏电，触摸易触电，正确。
1.3 导线线皮老化后，绝缘材料性能下降，绝缘性能变差；线芯露出后，通电时线芯间易发生短路，产生火花引发火灾，故填“变差”“短路”。
2.1 选项分析：
A. 切断不用的用电器电源可避免待机故障，正确；
B. 电线起火先切断电源，防止触电，正确；
C. 嗅到烧焦味说明电器过热，切断电源避免火灾，正确；
D. 湿衣服晾在电线上，水是导体，易引发触电或火灾，做法错误，故选D。
2.2 (1) 家庭电路中，开关需接在用电器与火线之间，断开开关时用电器不带电，防止触电，故填“火线”；
(2) 空气开关（B）的作用是电路电流过大时自动断开，保护电路；漏电保护器（A）是电流经人体流入大地（漏电）时自动断开，保护人体，故第一空填B，第二空填A。
【讨论交流】
(1) 选项分析：A严禁电动车进楼充电，符合安全原则；B电线着火泼水，水是导体，易引发触电，违背安全原则，故选B。
(2) 选项分析：定时器与充电器并联，充电时定时器需断路（否则短路充电器），故定时器相当于断路，B错误；停止充电时，定时器导通，充电器被短路，无法工作，C正确；b处开关断开，定时器支路断开，充电器仍通路，不会停止充电，D错误，故选C。
【答案】
1.1 A.(√) B.(×) C.(√)
1.3 变差；短路
2.1 D
2.2 (1)火线 (2)B；A
【讨论交流】(1)B (2)C
【知识点】
家庭安全用电；电路故障（短路）；家庭电路元件作用
【点评】
本题为跨学科实践题，结合消防火灾数据考查安全用电基础常识，贴近生活实际，既考查学生对安全用电规则的掌握，又培养学生运用物理知识解决实际问题的能力，增强安全用电意识。
【难度系数】
0.7
