3. 在“测量小灯泡的电阻”实验中,某同学连接好电路后,闭合开关,发现小灯泡不亮,但电流表有示数,则他接下来应进行的操作是()。
A.更换小灯泡
B.更换电源
C.检查电路是否断路
D.移动滑动变阻器的滑片,观察小灯泡是否发光

D

【解析】
闭合开关后电流表有示数，说明电路是通路，不存在断路情况，故C选项错误；小灯泡不亮，可能是滑动变阻器接入电路的电阻过大，导致电路中电流过小，小灯泡的实际功率太小而不发光，因此接下来应移动滑动变阻器的滑片，观察小灯泡是否发光；更换小灯泡或电源均无必要，故A、B选项错误，D选项正确。
【答案】
D
【知识点】
电路故障分析；滑动变阻器的作用
【点评】
本题考查“测量小灯泡的电阻”实验中的故障排查，解题需结合电表示数判断电路状态，明确通路情况下小灯泡不发光的常见原因，提升实验故障分析能力。
【难度系数】
0.7

4. 在“测量小灯泡的电阻”实验中,已知电源电压为4.5V,小灯泡上标有“3.8V”的字样。

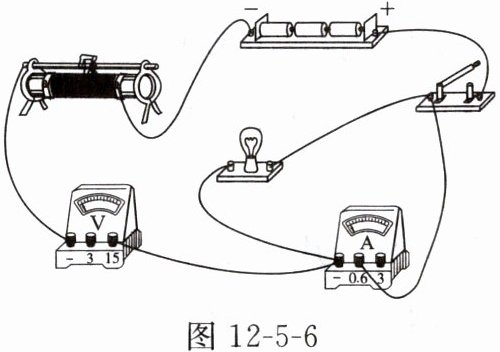

(1)小丽连接的实验电路如图12-5-6所示,其中有一条导线连接错误,请你在错误的导线上画“×”,并用笔画线代替导线画出正确的连线。

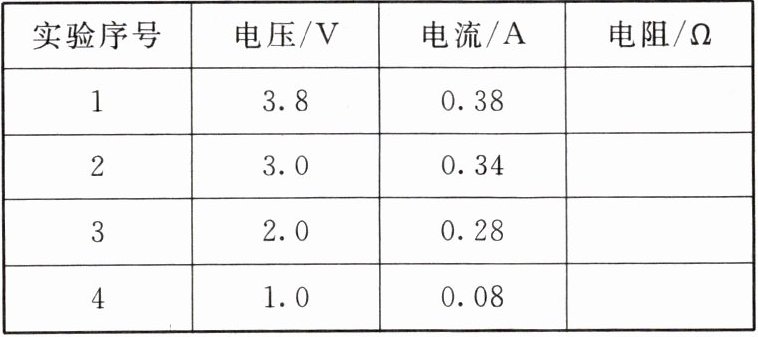

(2)电路修改正确后,小丽进行实验,记录的实验数据如下表所示。在获得第1次实验数据后,为完成上述实验,滑动变阻器连入电路的阻值应逐渐____(选填“增大”或“减小”)。

(3)计算可知小灯泡正常发光时的电阻为____Ω。
(4)请结合所学知识对小丽的实验数据进行分析,可知第____次实验数据是错误的,判断依据是____。

(1)如图所示
　　
(2)增大
(3)10
(4)4　小灯泡的电阻应随温度的降低而减小

【解析】

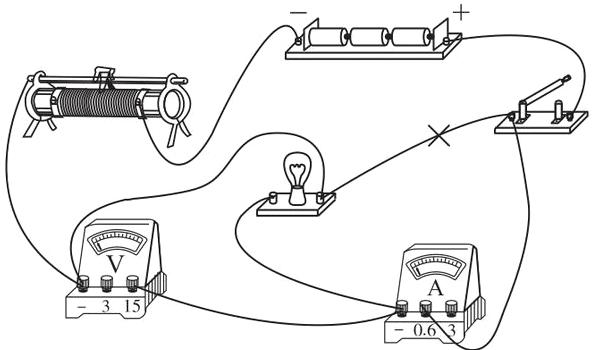

(1) 原电路中电压表串联在电路中，连接错误，应将电压表并联在小灯泡两端，正确连线如图所示（见参考答案配图）。
(2) 第1次实验后，为测量不同电压下小灯泡的电阻，需降低小灯泡两端电压，根据串联电路分压规律，滑动变阻器连入电路的阻值应逐渐增大。
(3) 小灯泡正常发光时电压为3.8V，由欧姆定律$ R=\frac{U}{I} $，代入数据可得电阻为10Ω。
(4) 第4次实验数据错误，判断依据是小灯泡的电阻随温度降低而减小，该次数据不符合此规律。
【答案】
(1) 如图所示（对应参考答案中的正确连线图）
(2) 增大
(3) 10
(4) 4；小灯泡的电阻应随温度的降低而减小
【知识点】
伏安法测电阻；串联电路分压规律；欧姆定律
【点评】
本题围绕“测量小灯泡的电阻”实验展开，涵盖电路纠错、滑动变阻器调节、电阻计算及实验数据评估，重点考查灯丝电阻与温度的关系，需结合电路规律和实验原理分析解决问题。
【难度系数】
0.6
