1. 下面的图形分别是从立体图形的哪一面看到的？填一填。(填“正面”“左面”或“上面”)

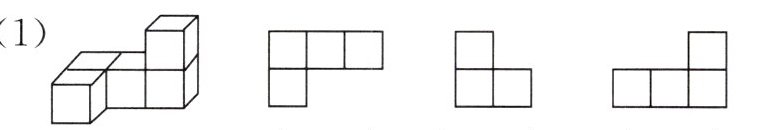

(1)
( ) ( ) ( )

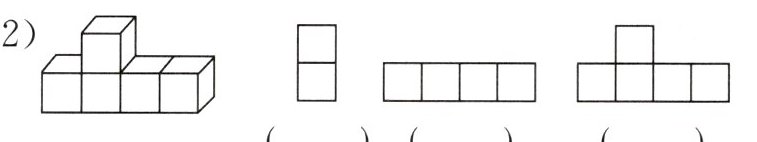

(2)
( ) ( ) ( )

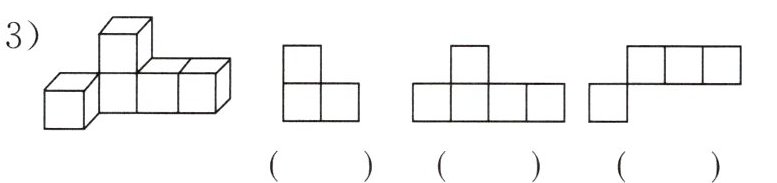

(3)
( ) ( ) ( )
(1)
( ) ( ) ( )
(2)
( ) ( ) ( )
(3)
( ) ( ) ( )
答案
(1)上面 左面 正面 (2)左面 上面 正面 (3)左面 正面 上面
解析
分别从正面、左面、上面观察立体图形，对比平面图形与各方向视图的列数、层数及位置分布。
(1) 第一个平面图形符合从上面俯视看到的形状，第二个符合从左面看到的形状，第三个符合从正面看到的形状。
(2) 第一个平面图形符合从左面看到的形状，第二个符合从上面俯视看到的形状，第三个符合从正面看到的形状。
(3) 第一个平面图形符合从左面看到的形状，第二个符合从正面看到的形状，第三个符合从上面俯视看到的形状。
(1) 第一个平面图形符合从上面俯视看到的形状，第二个符合从左面看到的形状，第三个符合从正面看到的形状。
(2) 第一个平面图形符合从左面看到的形状，第二个符合从上面俯视看到的形状，第三个符合从正面看到的形状。
(3) 第一个平面图形符合从左面看到的形状，第二个符合从正面看到的形状，第三个符合从上面俯视看到的形状。
2. 周末爸爸带小明去海洋馆看海豚表演。
请按海豚跳出水面的顺序,在四个画面下的括号里标出①②③④。
( ) ( )
( ) ( )
请按海豚跳出水面的顺序,在四个画面下的括号里标出①②③④。
( ) ( )
( ) ( )
答案
① ② ③ ④
解析
海豚跳出水面的过程通常是从头部先露出水面开始，逐渐身体上升，达到最高点后再下落。观察四个画面，第一个画面海豚头部刚露出水面顶球，应为初始阶段①；第二个画面海豚身体大部分跃出水面，位置较高，是上升过程中的②；第三个画面海豚身体完全跃起，处于最高点，为③；第四个画面海豚开始下落，身体倾斜，球在下方，是最后阶段④。

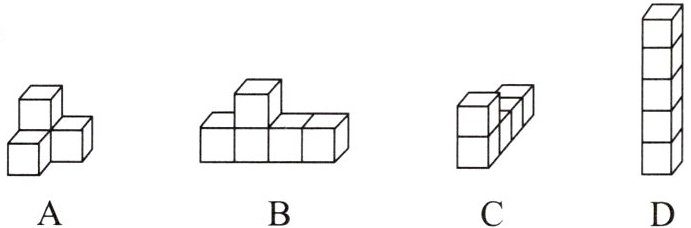

1.
(1)从上面看,只能看见一个小正方形的是( )。
(2)从左面看,只能看见两个小正方形的是( )。
(3)从上面、左面和正面都能看见三个小正方形的是( )。
(4)从上面看,是
的是( )。
(1)从上面看,只能看见一个小正方形的是( )。
(2)从左面看,只能看见两个小正方形的是( )。
(3)从上面、左面和正面都能看见三个小正方形的是( )。
(4)从上面看,是
的是( )。答案
(1)D
(2)B
(3)A
(4)B

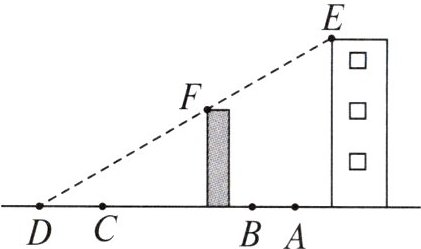

2. 如图,在房顶的E处装有一台监控器(可以自由转动),房子前面是墙,则监控器监控不到的点是( )。
A.A
B.B
C.C
D.D
A.A
B.B
C.C
D.D
答案
C
解析
连接点E与点F，延长EF交地面于点C。由图可知，点C位于直线EF与地面的交点处，监控器E发出的视线被墙F遮挡，无法到达点C。
C
C

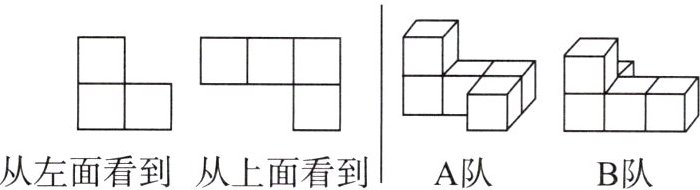

3. A,B两队按照不同位置看到的图形,用5个小正方体分别搭出下面的立体图形,正确的是( )队。
答案
A

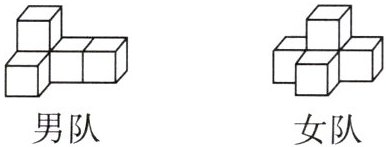

1. 六(1)班男、女生分别用5个小正方体搭出了下面的立体图形。

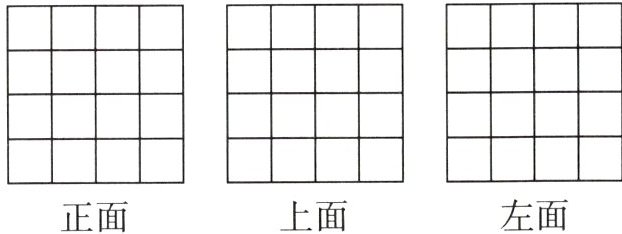

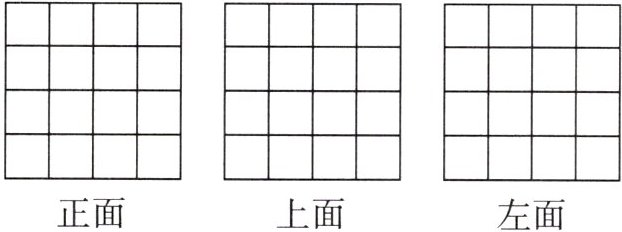

(1)请你帮男队画出从正面、上面和左面看到的女队搭出的立体图形的形状。
(2)请你帮女队画出从正面、上面和左面看到的男队搭出的立体图形的形状。
(1)请你帮男队画出从正面、上面和左面看到的女队搭出的立体图形的形状。
(2)请你帮女队画出从正面、上面和左面看到的男队搭出的立体图形的形状。
答案

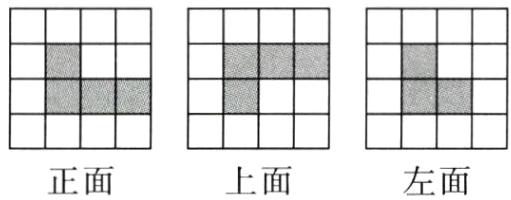

(1)

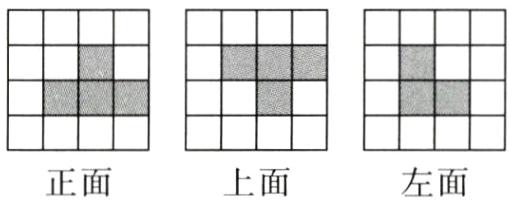

(2)
