跟踪训练2 如图所示，开关闭合时，灯泡$\mathrm{L}_1$和$\mathrm{L}_2$
串
联，电压表$\mathrm{V}$测的是电源
两端的电压，$\mathrm{V}_1$测的是$\mathrm{L}_2$
两端的电压。（后两空选填“$\mathrm{L}_1$”“$\mathrm{L}_2$”或“电源”）答案
1. 串
2. 电源
3. L₂
解析 由题图可知，开关闭合时，电流是从电源正极出发，经过$\mathrm{L}_1$、$\mathrm{L}_2$和开关回到电源的负极，电流的路径只有一条，所以灯泡$\mathrm{L}_1$和$\mathrm{L}_2$串联；电压表V接在电源的两端，电压表$\mathrm{V}_1$接在灯泡$\mathrm{L}_2$的两端，所以电压表V测的是电源两端电压，$\mathrm{V}_1$测的是$\mathrm{L}_2$两端电压。
2. 电源
3. L₂
解析 由题图可知，开关闭合时，电流是从电源正极出发，经过$\mathrm{L}_1$、$\mathrm{L}_2$和开关回到电源的负极，电流的路径只有一条，所以灯泡$\mathrm{L}_1$和$\mathrm{L}_2$串联；电压表V接在电源的两端，电压表$\mathrm{V}_1$接在灯泡$\mathrm{L}_2$的两端，所以电压表V测的是电源两端电压，$\mathrm{V}_1$测的是$\mathrm{L}_2$两端电压。
1. 下列关于电压值的说法错误的是(
A.一节干电池的电压是1.5 V
B.电子手表用氧化银电池的电压是1.5 V
C.我国家庭电路的电压是110 V
D.手机电池的电压是3.7 V
C
)A.一节干电池的电压是1.5 V
B.电子手表用氧化银电池的电压是1.5 V
C.我国家庭电路的电压是110 V
D.手机电池的电压是3.7 V
答案
1. C
2.(2025·甘肃兰州中考)如图所示的电路中，电源电压恒定，闭合开关S，灯泡L₁、L₂都正常发光，电流表和电压表均有示数。过了一会儿，其中一个灯泡突然熄灭，两个电表的示数均不变，则造成此现象的原因可能是(
A.L₁断路
B.L₂断路
C.L₁短路
D.L₂短路
B
)A.L₁断路
B.L₂断路
C.L₁短路
D.L₂短路
答案
2. B

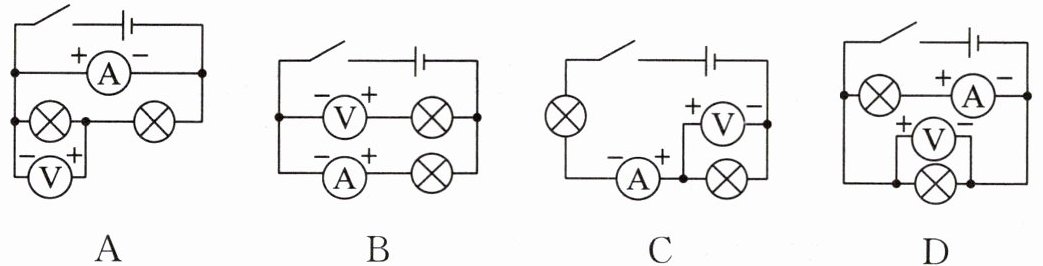

3. 如图所示的各电路图中,电流表和电压表的使用均正确的是(
D
)答案
3. D
4. 如图所示，电流表读数为
0.52
A，电压表读数为2.3
V。答案
4. 0.52 2.3
