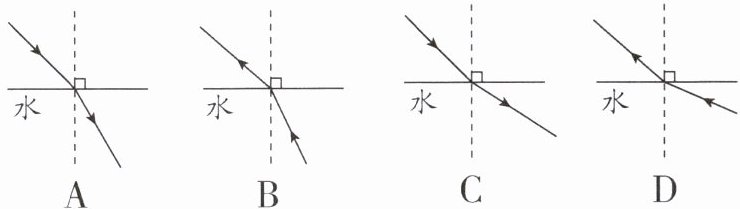

1. 有经验的渔民都知道:只有瞄准看到的鱼的下方才能叉到鱼.对此做法解释正确的光路图是


()
A
B
C
D

1. B 解析:水中鱼反射的光,在水面处发生了折射,折射角大于入射角,人认为光是沿直线传播的,所以逆着折射光线看去,看到的是变浅的鱼的虚像.所以有经验的渔民应该用鱼叉瞄准看到鱼的下方位置,才能将鱼叉到,故B正确,ACD错误.故选B.

【分析】
首先明确渔民看到鱼的本质是鱼反射的光线进入人眼，光线传播方向是从水中斜射入空气中；接着回忆光的折射规律：光从水（光密介质）斜射入空气（光疏介质）时，折射角大于入射角；人眼会默认光沿直线传播，逆着折射光线看到的是鱼的虚像，该虚像位置比实际鱼的位置偏高；因此叉鱼需瞄准看到的鱼的下方，对应符合此原理的光路图即为正确选项。
【解析】
水中鱼反射的光线从水中斜射入空气中时，在水面处发生折射，根据光的折射规律，此时折射角大于入射角；人眼逆着折射光线看去，会认为光线沿直线传播，因此看到的是位置偏高的鱼的虚像；所以有经验的渔民应瞄准看到的鱼的下方才能叉到实际的鱼，符合这一原理的光路图是B选项，故A、C、D错误，B正确。
【答案】
B
【知识点】
光的折射现象；光的折射规律
【点评】
本题结合生活中渔民叉鱼的实际场景，考查光的折射规律的应用，需要学生理解光从水斜射入空气时的折射特点，以及人眼对光线传播方向的误判，属于基础应用类题目，难度适中。
【难度系数】
0.6

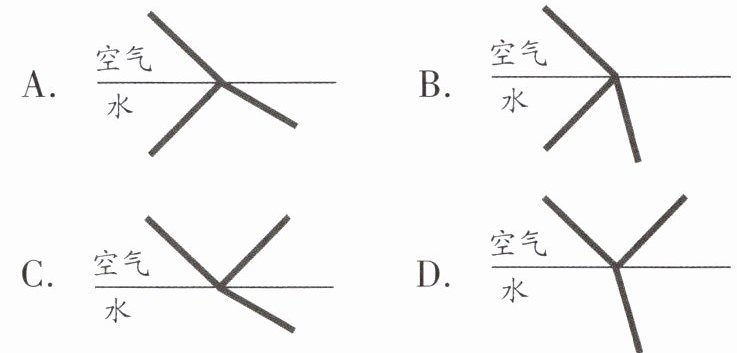

2. (2025·泰州泰兴市期中)小明和家人国庆期间乘坐竹筏游览黄桥小南湖,当家人用长直的竹篙斜插入水中撑行时,小明从侧面看,能较真实地反映观察到的情景是 ()

2. A 解析:竹篙水下部分反射的光线由水中进入空气时在水面上发生折射,折射角大于入射角,折射光线进入人眼,人眼逆着折射光线的方向看去就会觉得竹篙变浅了,同时水面相当于平面镜,所以会在水下形成竹篙水上部分的虚像,故A符合题意,BCD不符合题意.故选A.

【分析】
要判断符合观察情景的选项，需结合光的折射和反射规律分析：竹篙斜插入水中时，水下部分反射的光线从水斜射入空气会发生折射，同时水面会发生反射。根据光的折射规律，光从水（光密介质）斜射入空气（光疏介质）时，折射角大于入射角，折射光线远离法线；人眼逆着折射光线看，会认为光线沿直线传播，因此水下竹篙看起来向上弯折，结合折射和反射的特点判断选项。
【解析】
根据光的折射规律：光从水斜射入空气时，折射角大于入射角，折射光线远离法线；水面同时会发生反射形成虚像。
选项A：水下竹篙反射的光线经水面折射后，折射角大于入射角，符合折射规律，且能体现水下部分向上弯折的视觉效果，符合题意；
选项B：折射光线靠近法线，折射角小于入射角，不符合光从水斜射入空气的折射规律，错误；
选项C：水下光线未发生折射，不符合实际，错误；
选项D：折射光线方向错误，未正确体现折射规律，错误。
【答案】
A
【知识点】
光的折射规律、光的反射
【点评】
本题结合生活中竹篙插入水中的场景，考查光的折射与反射规律的应用，需要理解光从水斜射入空气的折射特点，结合实际视觉效果分析选项，属于基础应用类题目，难度适中。
【难度系数】
0.6

3.（2026·盐城期中）如图所示，将硬币放在碗底，后退至恰好看不到，然后保持眼睛、硬币和碗的位置不变。另一名同学向碗中缓慢注水，当水面上升到一定高度时，硬币上的（填“A”或“B”）点先被看到，此时光是从斜射入的。

3. A 水 空气 解析:人看到水中的硬币是由于硬币反射的光线由水中斜射入空气时,在水面处发生折射,折射角大于入射角,折射光线进入人眼,人认为光是沿直线传播的,逆着折射光线的方向看去,就会看到硬币的虚像,比实物变浅了,所以看到硬币是由于光线折射时,折射角大于入射角,由图可知,先看到硬币的A点.

【分析】
首先，当碗中未注水时，硬币反射的光沿直线传播被碗壁遮挡，眼睛无法看到硬币。向碗中注水后，硬币反射的光线会从水中斜射入空气中，发生光的折射；根据光的折射规律，光从水（光密介质）斜射入空气（光疏介质）时，折射角大于入射角，折射光线会远离法线，人眼逆着折射光线看去，会认为光线沿直线传播，从而看到硬币的虚像，虚像位置比实际硬币偏高。观察题图中A、B两点，A点更靠近碗的左侧边缘，其反射的光线在水面处折射后，能先进入人眼，因此A点先被看到，此时光线的传播方向是从水斜射入空气。
【解析】
当向碗中缓慢注水时，硬币反射的光线从水中斜射入空气中，根据光的折射规律：光从水斜射入空气时，折射角大于入射角，折射光线远离法线。人眼逆着折射光线的方向观察，会形成硬币的虚像，虚像位置比实际硬币更浅。结合题图，A点距离碗的左侧边缘更近，其反射的光线在水面折射后，最先能进入人眼，因此硬币上的A点先被看到；此时光线是从水斜射入空气的。
【答案】
A；水；空气
【知识点】
光的折射现象；光的折射规律
【点评】
本题结合“硬币重现”的生活场景，考查光的折射规律的实际应用，需要理解光从水斜射入空气时的折射特点，属于基础光学应用题，难度适中。
【难度系数】
0.6

4. 诗句“大漠孤烟直,长河落日圆”给我们展现了一幅美丽的画卷.其实诗人观察到的落日并非太阳的实际位置(如图所示),而是太阳光经过不均匀的大气层发生了所成的像,太阳实际在图中(填“甲”或“乙”)的位置.

4. 折射 乙 解析:太阳光经过不均匀的大气层会发生折射现象,折射光线会向靠近法线的方向偏折,故人看到的太阳的像在太阳实际位置的上方,即落日时太阳已经在水平面下方,故在图中乙的位置.

【分析】
要解答本题，需结合光的传播规律分析：地球周围的大气层密度不均匀，太阳光穿过大气层时会发生折射，我们逆着折射光线观察时，会误将折射光线的反向延长线当成直线传播的光线，因此看到的太阳虚像位置比实际太阳位置偏高，据此可判断太阳的实际位置。
【解析】
太阳光在不均匀的大气层中传播时，会发生折射现象，折射光线向法线方向偏折。诗人逆着折射光线看去，看到的是太阳的虚像，这个虚像的位置比太阳的实际位置更高，所以观察到的“落日”是太阳的虚像，太阳实际在图中乙的位置。
【答案】
折射；乙
【知识点】
光的折射现象
【点评】
本题结合古诗意境考查光的折射的实际应用，将物理知识与文学场景结合，体现了物理与生活的联系，难度适中。
【难度系数】
0.6

5. 室内游泳池上方离水面6 m处有一盏灯，小明从池边看到该灯在水中的倒影正好贴在池底上，则池中水的实际深度应（填“＞”“=”或“＜”）6 m.

5. ＞ 解析:根据平面镜成像原理,灯在水中的倒影距离水面6 m,而人在池边看到的池底,实际是池底经折射形成的虚像,并且这一虚像比实际的池底偏高.故实际的池底应在灯的倒影下方,即水的实际深度大于6 m.

【分析】
要解决这个问题，需明确两个光学现象的原理：一是灯在水中的倒影属于平面镜成像，二是小明看到的池底是光的折射形成的虚像。首先根据平面镜成像特点确定倒影的位置，再结合光的折射规律判断池底虚像的位置，最后结合题意推导水的实际深度。
【解析】
1. 平面镜成像分析：灯在水面的倒影是平面镜成像，根据平面镜成像“像与物到镜面距离相等”的特点，灯到水面距离为6m，因此倒影到水面的距离也为6m。
2. 池底虚像分析：人看到的池底是池底反射的光经水面折射后进入人眼形成的虚像。根据光的折射规律，光从水中斜射入空气中时，折射角大于入射角，人眼逆着折射光线观察，会认为光线是沿直线传播的，因此看到的池底虚像位置比实际池底更靠近水面（即虚像偏高）。
3. 结合题意推导：题目中倒影正好贴在池底的虚像上，说明实际池底在这个虚像的下方，因此水的实际深度 = 倒影到水面的距离 + 实际池底到虚像的距离，故水的实际深度大于6m。
【答案】
＞
【知识点】
平面镜成像、光的折射
【点评】
本题结合平面镜成像与光的折射知识点，重点考查对两种成像原理的区分与理解，尤其是光的折射形成的虚像位置特点，是光学部分的典型易错题，需要学生准确把握不同光学现象的规律。
【难度系数】
0.5

6. 新素材 传统文化 古诗词蕴含着很多光学知识,唐代诗人储光羲在《钓鱼湾》中写道“潭清疑水浅”,如图所示A是水底某点,请你完成人眼看到水底A点变浅的光路图.

6. 如图所示
解析:先过折射点垂直界面作出法线,再在空气中法线的另一侧画出折射光线,注意入射角小于折射角,将两条折射光线反向延长,其交点即为人所看到的A点的像的位置A'.

【分析】要完成人眼看到水底A点变浅的光路图，需明确：水底A点的光线从水斜射入空气时会发生折射，根据光的折射规律，光从水（光密介质）斜射入空气（光疏介质）时，折射角大于入射角，折射光线会远离法线。人眼逆着折射光线看去，会认为光线沿直线传播，因此折射光线的反向延长线会聚形成的虚像位置A'比实际A点更浅。解题时，先确定光线从A点出发射向水面的折射点，过折射点作法线，再画折射光线，最后反向延长折射光线得到虚像即可。
【解析】1. 确定光线：水底A点发出的光线射向水面的折射点O'；2. 过折射点O'垂直于水面MN作出法线；3. 根据光的折射规律，光从水斜射入空气时，入射角（水中光线与法线的夹角）小于折射角（空气中光线与法线的夹角），在空气中法线的另一侧画出折射光线（箭头指向人眼方向）；4. 将两条折射光线反向延长，其交点即为A点的虚像A'，完成光路图。
【答案】如图所示
【知识点】光的折射规律、虚像的形成
【点评】本题结合古诗词“潭清疑水浅”考查光的折射现象，是光的折射规律在生活中的实际应用，需理解光从水斜射入空气的折射特点及人眼看到虚像的原理，属于基础光学作图题。
【难度系数】0.6

7. (2025·常州金坛区期中)如图所示,平静的湖边有一盏路灯,潜水员在水下E处看到了路灯的像,图中A、B两点,其中一点是路灯,另一点是路灯的像.请画出水下E处的潜水员看到路灯的光路图.

7. 如图所示
解析:人的视线是直的,所以人的视线与路灯的像是一条直线,连接E点与点A,与界面的交点即为入射点O,OE就是折射光线,连接B、O,BO就是入射光线.

【分析】
潜水员在水下看空气中的路灯，属于光从空气斜射入水中发生折射的现象。潜水员逆着折射光线看到的是路灯的虚像，虚像位置比实际路灯更高。解题思路：先确定入射点，连接潜水员的眼睛E和虚像点，与空气和水的界面的交点即为入射点O；再连接实际路灯与O点得到入射光线，E与O的连线为折射光线，光线方向需符合光的传播方向（从空气进入水中）。
【解析】
1. 确定像点与实际路灯：潜水员看到的虚像位置更高，故A为路灯的虚像，B为实际路灯。
2. 找入射点：连接E点与A点，与空气和水的界面交于O点，O即为入射点，OE是折射光线（光从空气进入水中，折射光线指向E）。
3. 画入射光线：连接B点与O点，BO为入射光线，箭头方向从B指向O（光从空气斜射入水中）。
【答案】
如图所示
【知识点】
光的折射、光路图绘制
【点评】
本题结合生活场景考查光的折射作图，核心是理解虚像的形成原理，确定入射点和光线方向，属于基础作图题，需掌握光的折射规律在实际中的应用。
【难度系数】
0.5

8. 如图是一束入射光线,画出通过玻璃砖的折射光线.

8. 如图所示
解析:先过第二次入射点垂直玻璃砖下表面作出法线,再在玻璃砖的下侧作出折射光线,根据第一次的折射角小于入射角可知,第二次折射角大于入射角,且最后的折射光线与最初的入射光线平行.

【分析】要画出通过玻璃砖的折射光线，需依据光的折射规律：光从空气斜射入玻璃时，折射角小于入射角；光从玻璃斜射入空气时，折射角大于入射角。由于玻璃砖上下表面平行，最终的折射光线会与最初的入射光线平行。解题思路为：先确定玻璃砖下表面的入射点，过该点作垂直于下表面的法线，再根据折射规律画出玻璃到空气的折射光线，保证出射光线与入射光线平行。
【解析】1. 找到光线在玻璃砖下表面的入射点，过该点作垂直于玻璃砖下表面的法线（用虚线表示）；2. 光从玻璃斜射入空气时，折射角大于入射角，因此在法线另一侧的空气中画出折射光线，使折射光线远离法线；3. 最终的折射光线与最初的入射光线平行，完成作图。
【答案】
【知识点】光的折射规律、平行玻璃砖的折射
【点评】本题考查光的折射规律在平行玻璃砖中的应用，核心是掌握不同介质间折射时的角度变化规律，以及平行玻璃砖出射光线与入射光线平行的特点，属于光学基础作图题。
【难度系数】0.5

9. 人在B处观察到一个彩色玻璃球沉在水池底A处,如图所示.在B处想用激光射到玻璃球上,则激光应对着 ()

A.A点
B.A点的上方
C.A点的下方
D.A点的左侧

9. A 解析:连接BA,过折射点作法线,根据光从空气斜射入水中,折射角小于入射角,画出折射光线的位置,虽然人看到的A点是玻璃球的虚像,玻璃球的实际位置在A点的正下方,因为激光在进入水的时候也会发生折射,所以对着A点照射,激光刚好照在玻璃球上,如图所示: 故A符合题意,BCD不符合题意.故选A.

【分析】要解决这个问题，需结合光的折射规律和光路可逆原理分析：人在B处看到的A点是玻璃球的虚像，实际玻璃球在A点的正下方；当激光从空气斜射入水中时会发生折射，根据光路可逆性，若激光对准看到的A点（虚像）照射，折射光线会恰好到达实际的玻璃球位置，因此激光的照射方向需对准A点。
【解析】连接B点与A点，激光从空气斜射入水中时会发生折射，根据光的折射规律，光从空气斜射入水中时折射角小于入射角；由于光路是可逆的，当激光沿BA方向（对准A点）入射时，折射光线会指向实际的玻璃球位置，因此激光应对着A点照射，故A选项正确，B、C、D选项错误。
【答案】A
【知识点】光的折射现象、光路可逆
【点评】本题考查光的折射规律及光路可逆的应用，关键是理解人看到的虚像与实际物体的位置关系，利用光路可逆判断激光的照射方向，属于基础应用类题目。
【难度系数】0.5
