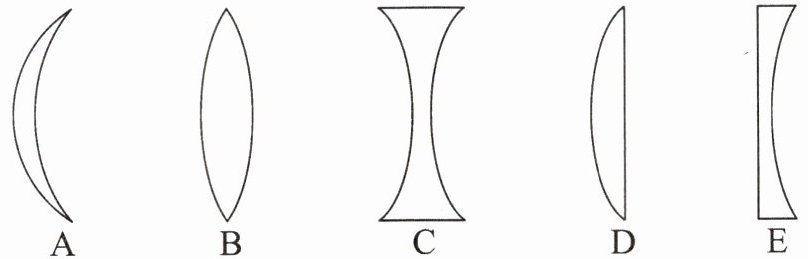

6.在下图所示的透镜中，属于凸透镜的是
A、B、D
，它们的共同特点是中间厚、边缘薄
；属于凹透镜的是C、E
，它们的共同特点是中间薄、边缘厚
。答案
6.A、B、D 中间厚、边缘薄 C、E 中间薄、边缘厚
解析
【分析】
要判断透镜类型，需依据透镜的定义：中间厚、边缘薄的透镜是凸透镜，中间薄、边缘厚的透镜是凹透镜。逐个观察图中透镜，对比中间和边缘的厚度，即可完成分类。
【解析】
根据透镜分类定义分析各透镜：
1. 透镜A：中间厚、边缘薄，属于凸透镜；
2. 透镜B：中间厚、边缘薄，属于凸透镜；
3. 透镜C：中间薄、边缘厚，属于凹透镜；
4. 透镜D：中间厚、边缘薄，属于凸透镜；
5. 透镜E：中间薄、边缘厚，属于凹透镜；
因此，属于凸透镜的是A、B、D，共同特点是中间厚、边缘薄；属于凹透镜的是C、E，共同特点是中间薄、边缘厚。
【答案】
A、B、D；中间厚、边缘薄；C、E；中间薄、边缘厚
【知识点】
透镜分类；凸透镜特点；凹透镜特点
【点评】
本题考查透镜的基础分类，属于识记类基础题，牢记凸透镜和凹透镜的定义就能正确解答，难度较低。
【难度系数】
0.3
要判断透镜类型，需依据透镜的定义：中间厚、边缘薄的透镜是凸透镜，中间薄、边缘厚的透镜是凹透镜。逐个观察图中透镜，对比中间和边缘的厚度，即可完成分类。
【解析】
根据透镜分类定义分析各透镜：
1. 透镜A：中间厚、边缘薄，属于凸透镜；
2. 透镜B：中间厚、边缘薄，属于凸透镜；
3. 透镜C：中间薄、边缘厚，属于凹透镜；
4. 透镜D：中间厚、边缘薄，属于凸透镜；
5. 透镜E：中间薄、边缘厚，属于凹透镜；
因此，属于凸透镜的是A、B、D，共同特点是中间厚、边缘薄；属于凹透镜的是C、E，共同特点是中间薄、边缘厚。
【答案】
A、B、D；中间厚、边缘薄；C、E；中间薄、边缘厚
【知识点】
透镜分类；凸透镜特点；凹透镜特点
【点评】
本题考查透镜的基础分类，属于识记类基础题，牢记凸透镜和凹透镜的定义就能正确解答，难度较低。
【难度系数】
0.3
7. 根据入射光线和折射光线的传播方向，在下图的虚线框内画出适当类型的透镜。
答案
7.提示:分别为凹透镜和凸透镜。
解析
【分析】要判断虚线框内的透镜类型，需依据透镜对光线的作用：凸透镜对光线有会聚作用，使光线向主光轴偏折；凹透镜对光线有发散作用，使光线远离主光轴偏折。观察左图：入射光线原本有会聚趋势，经过透镜后变为平行光线，说明光线被发散，因此虚线框内为凹透镜；观察右图：平行入射的光线经过透镜后会聚到一点，说明光线被会聚，因此虚线框内为凸透镜。
【解析】根据透镜对光线的作用规律，左图中光线经透镜后发散程度增大（相对于原入射光线的传播方向，光线更远离主光轴），故虚线框内为凹透镜；右图中平行光线经透镜后会聚，故虚线框内为凸透镜，在对应虚线框内画出即可。
【答案】左虚线框内为凹透镜，右虚线框内为凸透镜
【知识点】透镜对光线的作用；凸透镜；凹透镜
【点评】本题考查透镜的光学性质，是透镜章节的基础题型，需掌握通过光线的会聚/发散判断透镜类型的方法，难度较低。
【难度系数】0.7
【解析】根据透镜对光线的作用规律，左图中光线经透镜后发散程度增大（相对于原入射光线的传播方向，光线更远离主光轴），故虚线框内为凹透镜；右图中平行光线经透镜后会聚，故虚线框内为凸透镜，在对应虚线框内画出即可。
【答案】左虚线框内为凹透镜，右虚线框内为凸透镜
【知识点】透镜对光线的作用；凸透镜；凹透镜
【点评】本题考查透镜的光学性质，是透镜章节的基础题型，需掌握通过光线的会聚/发散判断透镜类型的方法，难度较低。
【难度系数】0.7

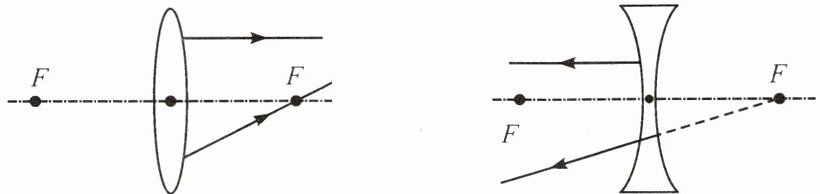

8. 完成下面两幅图中的光路图。
答案

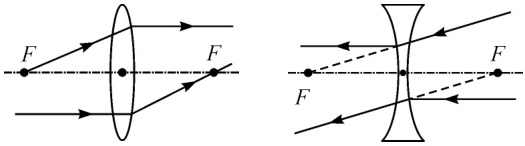

8.光路图如图
解析
【分析】要完成透镜光路，需利用凸透镜和凹透镜的特殊光线规律：凸透镜中，从焦点发出的光线经折射后平行于主光轴，平行于主光轴的光线经折射后过另一侧焦点；凹透镜中，平行于主光轴的光线经折射后，反向延长线过同侧虚焦点，指向另一侧焦点的光线经折射后平行于主光轴。据此补全对应光路即可。
【解析】左边凸透镜：①上方光线为平行于主光轴向右，需补画从左侧焦点F发出、指向凸透镜的入射光线，经凸透镜后平行；②下方光线指向右侧焦点F，需补画水平向左、指向凸透镜的入射光线，经凸透镜后指向右侧F。右边凹透镜：①上方光线为平行于主光轴向左，需补画折射光线，其反向延长线过右侧虚焦点F；②下方光线从左侧F发出，需补画平行于主光轴向右的折射光线。
【答案】光路图如图
【知识点】透镜光路图、凸透镜特殊光线、凹透镜特殊光线
【点评】本题考查透镜特殊光线的应用，需牢记凸透镜和凹透镜的特殊光线规律，是光学作图的基础题型。
【难度系数】0.5
【解析】左边凸透镜：①上方光线为平行于主光轴向右，需补画从左侧焦点F发出、指向凸透镜的入射光线，经凸透镜后平行；②下方光线指向右侧焦点F，需补画水平向左、指向凸透镜的入射光线，经凸透镜后指向右侧F。右边凹透镜：①上方光线为平行于主光轴向左，需补画折射光线，其反向延长线过右侧虚焦点F；②下方光线从左侧F发出，需补画平行于主光轴向右的折射光线。
【答案】光路图如图
【知识点】透镜光路图、凸透镜特殊光线、凹透镜特殊光线
【点评】本题考查透镜特殊光线的应用，需牢记凸透镜和凹透镜的特殊光线规律，是光学作图的基础题型。
【难度系数】0.5
9.如图所示，凸透镜一侧的焦点与杯中水面的中心点重合。一束平行于凸透镜主光轴的光线，经凸透镜折射后射入盛水的杯中，在杯底形成光斑，画出这束光线的光路图。如果将凸透镜竖直向上平行移动，则杯底的光斑将向
左
（选填“左”或“右”）移动。答案
9.光路图如图
，左解析
【分析】要解决这个问题，需结合凸透镜的光学性质和光的折射规律：平行于凸透镜主光轴的光线经折射后会过凸透镜的焦点，当凸透镜移动时，焦点位置变化会导致折射光线入射水面的点改变；再根据光从空气斜射入水中时折射角小于入射角的规律，判断杯底光斑的移动方向。
【解析】1. 平行于主光轴的光线经凸透镜折射后，必然经过凸透镜的焦点。初始时该焦点与水面中心点重合，当凸透镜竖直向上移动时，新的焦点会位于原焦点（水面中心点）的上方，因此折射光线入射到水面的位置会向原中心点的左侧偏移。2. 该光线从空气斜射入水中时，折射角小于入射角，折射光线会向竖直法线方向偏折，最终到达杯底的光斑会随入射点的左移而向左移动。
【答案】左
【知识点】凸透镜的光学性质、光的折射规律
【点评】本题将凸透镜成像规律与光的折射规律结合，考查学生对光学知识的综合应用能力，关键在于明确凸透镜移动后焦点位置的变化，进而分析光线的传播路径。
【难度系数】0.5
【解析】1. 平行于主光轴的光线经凸透镜折射后，必然经过凸透镜的焦点。初始时该焦点与水面中心点重合，当凸透镜竖直向上移动时，新的焦点会位于原焦点（水面中心点）的上方，因此折射光线入射到水面的位置会向原中心点的左侧偏移。2. 该光线从空气斜射入水中时，折射角小于入射角，折射光线会向竖直法线方向偏折，最终到达杯底的光斑会随入射点的左移而向左移动。
【答案】左
【知识点】凸透镜的光学性质、光的折射规律
【点评】本题将凸透镜成像规律与光的折射规律结合，考查学生对光学知识的综合应用能力，关键在于明确凸透镜移动后焦点位置的变化，进而分析光线的传播路径。
【难度系数】0.5
10. 如图所示,两条平行于主光轴的光线经凸透镜折射后会聚于焦点F。若①②两条光线分别向靠近主光轴的方向平移一段距离,则会聚点将
保持原位置不变
（选填“向右移动”“保持原位置不变”或“向左移动”）;取一点光源放在A点处,在凸透镜另一侧将白纸沿主光轴远离凸透镜移动的过程中,纸上光斑的大小将变大
（选填“变大”“不变”或“变小”）。答案
10.保持原位置不变 变大
解析
【分析】
要解决这道题，需结合凸透镜的折射规律分析：①平行于主光轴的光线经凸透镜后都会聚到焦点，平移平行光线后，光线仍平行于主光轴，折射规律不变；②点光源在一倍焦距内时，光线经凸透镜后发散，白纸远离透镜时，发散光线的扩散范围变大。
【解析】
1. 平行于主光轴的光线经凸透镜折射后，都会会聚到焦点F。将①②两条光线向主光轴平移后，它们的传播方向仍平行于主光轴，根据凸透镜对平行于主光轴光线的折射特性，折射光线仍会聚到原焦点F，因此会聚点保持原位置不变。
2. 点光源放在A点，A点位于凸透镜的一倍焦距以内，此时点光源发出的光线经凸透镜折射后是发散的。当白纸沿主光轴远离凸透镜时，发散光线的扩散范围逐渐增大，因此纸上光斑的大小将变大。
【答案】
保持原位置不变；变大
【知识点】
凸透镜折射规律；凸透镜成像规律
【点评】
本题考查凸透镜的基本折射规律和成像特点，需理解平行光线的折射规律、一倍焦距内点光源的光线特性，属于基础应用类题目。
【难度系数】
0.3
要解决这道题，需结合凸透镜的折射规律分析：①平行于主光轴的光线经凸透镜后都会聚到焦点，平移平行光线后，光线仍平行于主光轴，折射规律不变；②点光源在一倍焦距内时，光线经凸透镜后发散，白纸远离透镜时，发散光线的扩散范围变大。
【解析】
1. 平行于主光轴的光线经凸透镜折射后，都会会聚到焦点F。将①②两条光线向主光轴平移后，它们的传播方向仍平行于主光轴，根据凸透镜对平行于主光轴光线的折射特性，折射光线仍会聚到原焦点F，因此会聚点保持原位置不变。
2. 点光源放在A点，A点位于凸透镜的一倍焦距以内，此时点光源发出的光线经凸透镜折射后是发散的。当白纸沿主光轴远离凸透镜时，发散光线的扩散范围逐渐增大，因此纸上光斑的大小将变大。
【答案】
保持原位置不变；变大
【知识点】
凸透镜折射规律；凸透镜成像规律
【点评】
本题考查凸透镜的基本折射规律和成像特点，需理解平行光线的折射规律、一倍焦距内点光源的光线特性，属于基础应用类题目。
【难度系数】
0.3
